SAB 125 HT1-60 G3/8-AG > 真空吸盘 | Schmalz

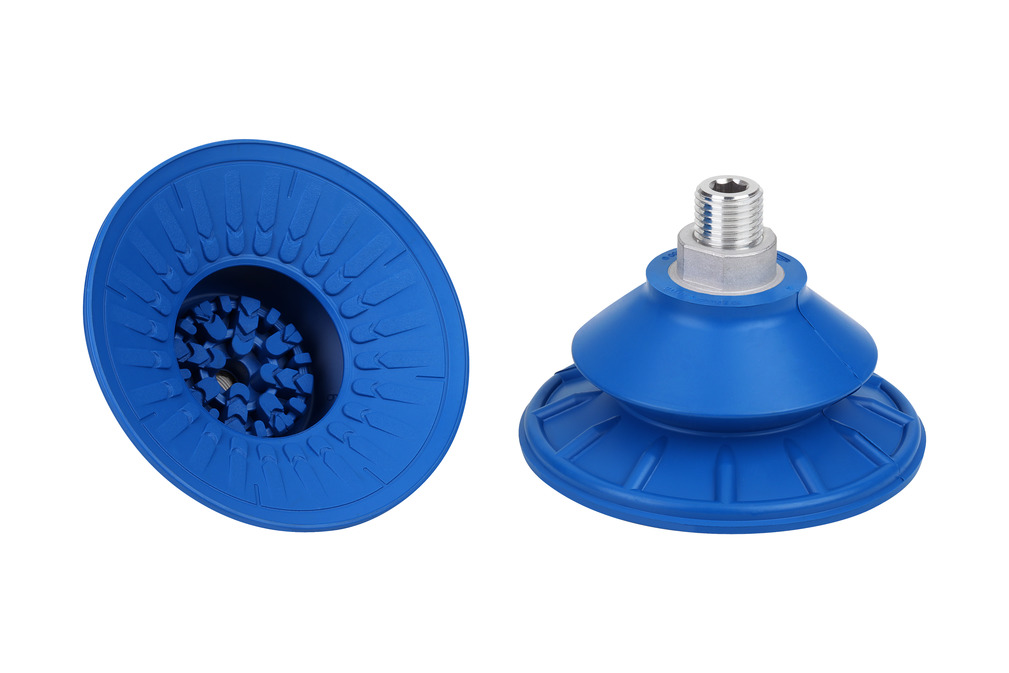

波纹吸盘（圆形），无痕搬运

SAB 125 HT1-60 G3/8-AG

尺寸	125
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
接头材质	铝
连接	G3/8-AG
折数	1.5

SAB 125 HT1-60 G3/8-AG

属性	价值
dn	6 mm
D1	94 mm
最大值（S）	135 mm
Ds	126 mm
G1	G3/8"-M
H	67.80 mm
LG1	10 mm
SW1	22 mm
Z（吸盘行程）	32 mm

属性	价值
吸力	250 N
拉脱力	558 N
横向力	352 N
横向力油性表面	335 N
腔内体积	220 cm³
最小曲率半径(凸面)	140 mm
建议软管内径d	9 mm
尺寸	125
折数	1.50
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
自重	177.30 g
产品系列	SAB

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
