SAB 80 HT1-60 G3/8-AG > 真空吸盘 | Schmalz

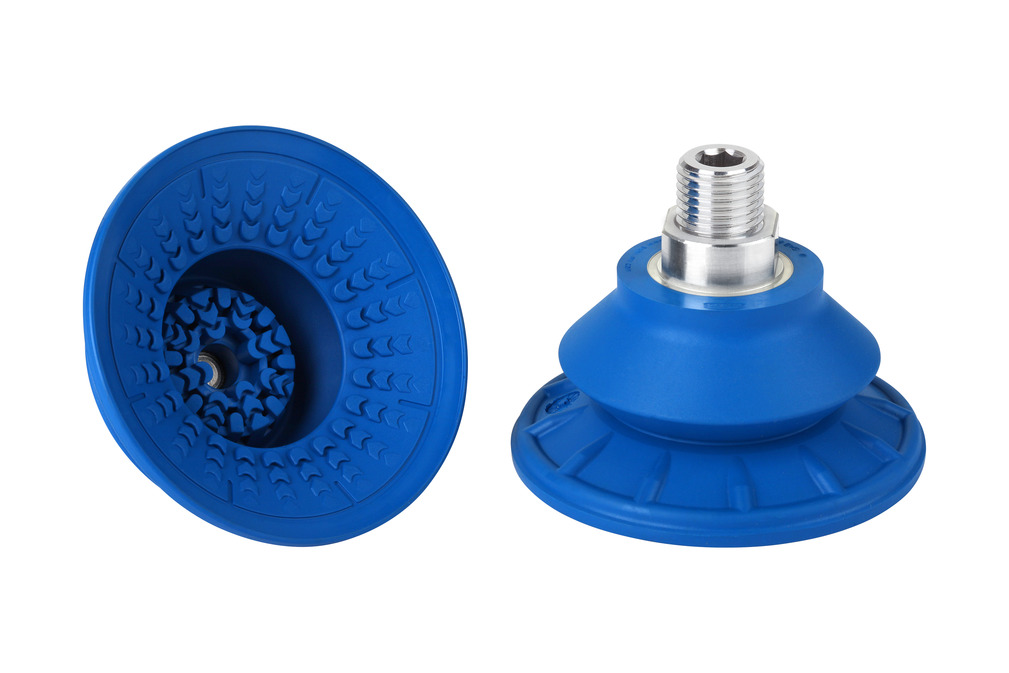

波纹吸盘（圆形），无痕搬运

SAB 80 HT1-60 G3/8-AG

尺寸	80
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
接头材质	铝
连接	G3/8-AG
折数	1.5

SAB 80 HT1-60 G3/8-AG

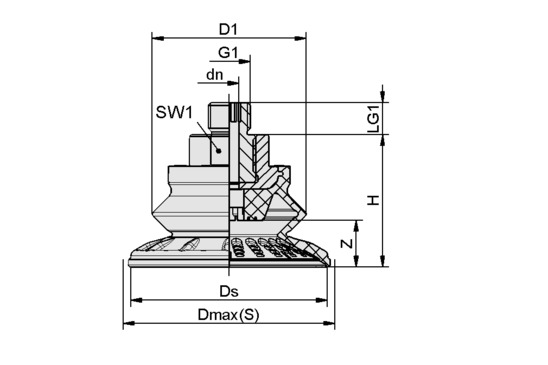

属性	价值
dn	6 mm
D1	63.60 mm
最大值（S）	89 mm
Ds	81.10 mm
G1	G3/8"-M
H	49.90 mm
LG1	10 mm
SW1	22 mm
Z（吸盘行程）	22.10 mm

属性	价值
吸力	135 N
拉脱力	221 N
横向力	145 N
横向力油性表面	140 N
腔内体积	67.60 cm³
最小曲率半径(凸面)	75 mm
建议软管内径d	6 mm
尺寸	80
折数	1.50
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
自重	73.10 g
产品系列	SAB

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
