SAB 30 HT1-60 G3/8-AG > 真空吸盘 | Schmalz

波纹吸盘（圆形），无痕搬运

SAB 30 HT1-60 G3/8-AG

尺寸	30
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
接头材质	铝
连接	G3/8-AG
折数	1.5

SAB 30 HT1-60 G3/8-AG

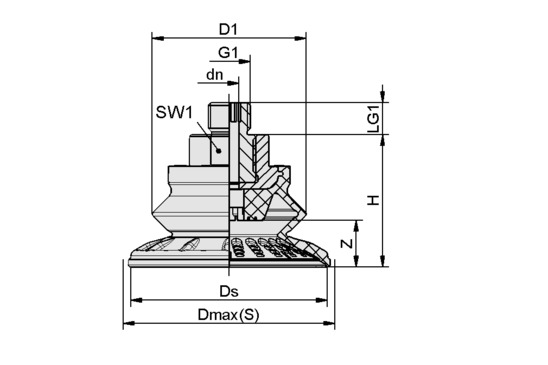

属性	价值
dn	4 mm
D1	32 mm
最大值（S）	34 mm
Ds	30.60 mm
G1	G3/8"-M
H	28 mm
LG1	10 mm
SW1	17 mm
Z（吸盘行程）	9 mm

属性	价值
吸力	22 N
拉脱力	33 N
横向力	30 N
横向力油性表面	13 N
腔内体积	5.60 cm³
最小曲率半径(凸面)	40 mm
建议软管内径d	4 mm
尺寸	30
折数	1.50
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
自重	20.80 g
产品系列	SAB

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
