SAB 60 HT1-60 G3/8-IG > 真空吸盘 | Schmalz

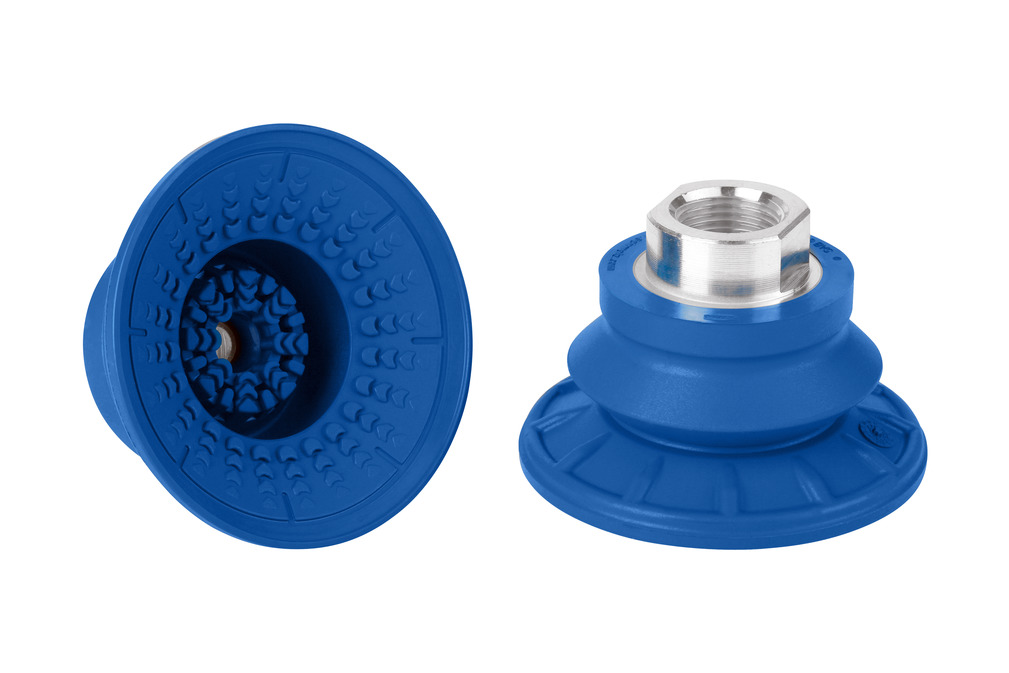

波纹吸盘（圆形），无痕搬运

SAB 60 HT1-60 G3/8-IG

尺寸	60
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
接头材质	铝
连接	G3/8-IG
折数	1.5

SAB 60 HT1-60 G3/8-IG

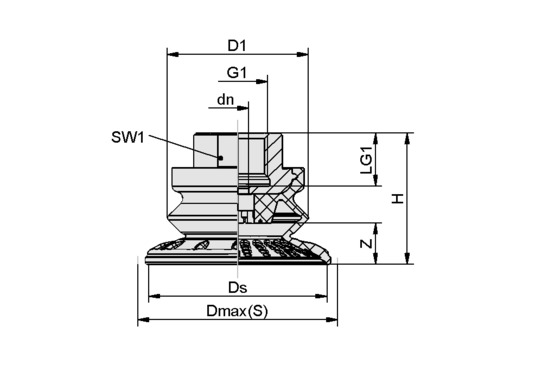

属性	价值
dn	6 mm
D1	48 mm
最大值（S）	67 mm
Ds	61.10 mm
G1	G3/8"-F
H	41.30 mm
LG1	15 mm
SW1	22 mm
Z（吸盘行程）	14.50 mm

属性	价值
吸力	82 N
拉脱力	130 N
横向力	82 N
横向力油性表面	77 N
腔内体积	28.80 cm³
最小曲率半径(凸面)	65 mm
建议软管内径d	6 mm
尺寸	60
折数	1.50
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
自重	40 g
产品系列	SAB

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
