SAB 22 HT1-60 G1/4-IG > 真空吸盘 | Schmalz

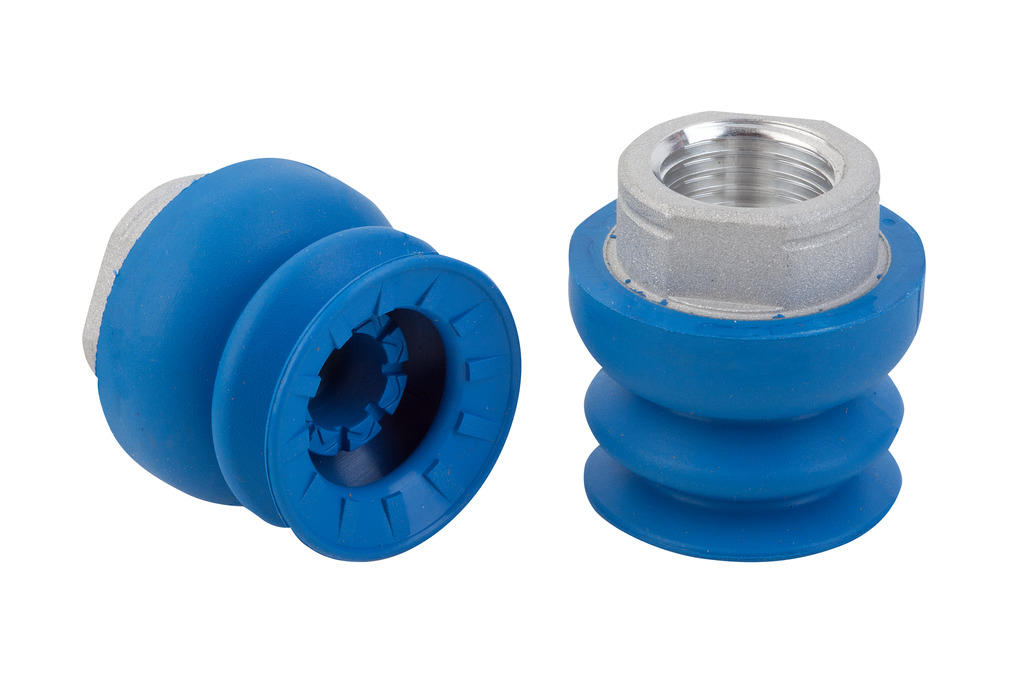

波纹吸盘（圆形），无痕搬运

SAB 22 HT1-60 G1/4-IG

尺寸	22
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
接头材质	铝
连接	G1/4-IG
折数	1.5

SAB 22 HT1-60 G1/4-IG

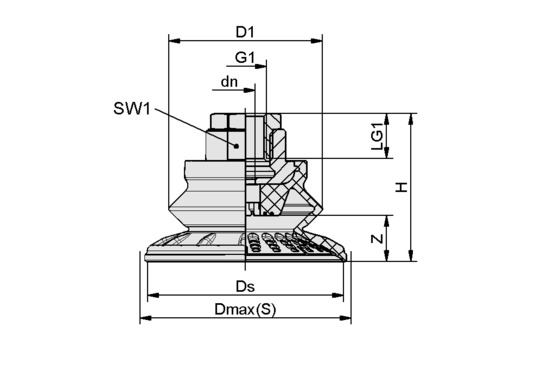

属性	价值
dn	3.50 mm
D1	22 mm
最大值（S）	24 mm
Ds	20.60 mm
G1	G1/4"-F
H	25 mm
LG1	12 mm
SW1	16 mm
Z（吸盘行程）	5.80 mm

属性	价值
吸力	16 N
拉脱力	24 N
横向力	18 N
横向力油性表面	6 N
腔内体积	1.50 cm³
最小曲率半径(凸面)	20 mm
建议软管内径d	4 mm
尺寸	22
折数	1.50
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
自重	12 g
产品系列	SAB

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
