SUF 160 NBR-60 G1/2-IG

物料号: 10.01.01.14522

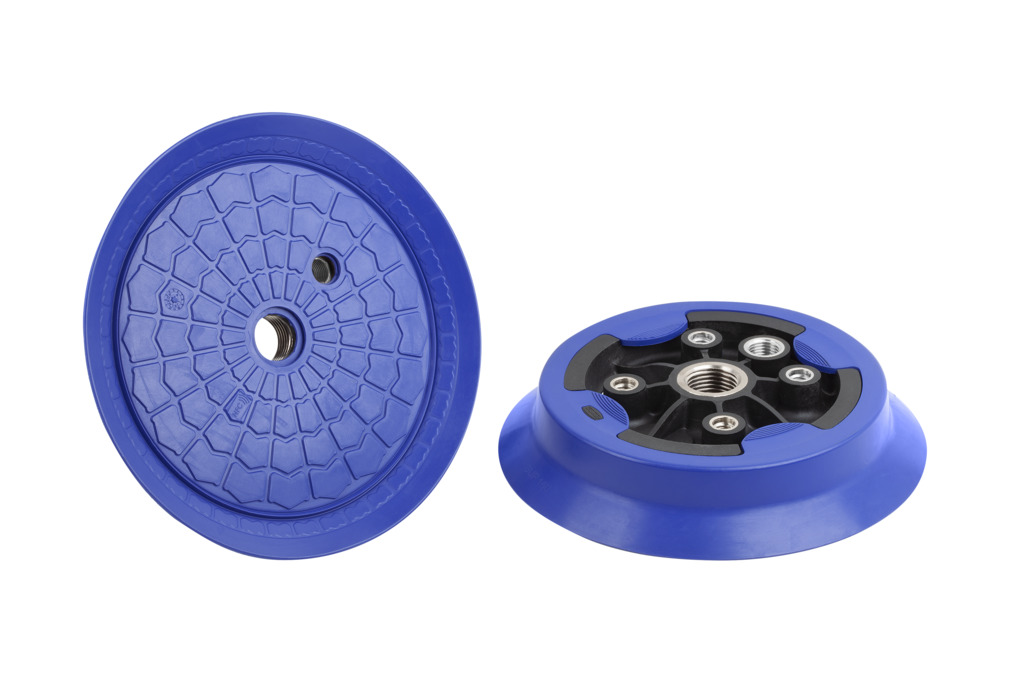

真空吸盘（圆形），通用款，用于光滑或轻度粗糙表面工件

SUF 160 NBR-60 G1/2-IG
尺寸160
吸盘材质丁腈橡胶 NBR
材质硬度60 Shore A
SUF 160 NBR-60 G1/2-IG

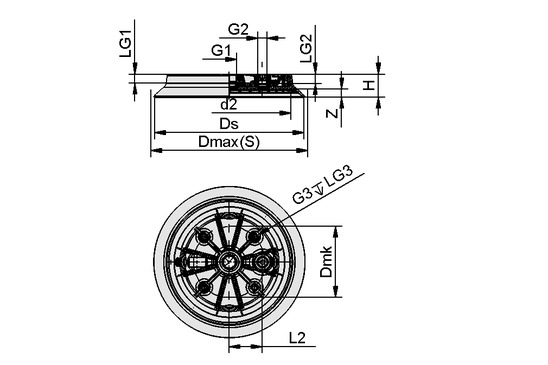

属性 价值
d2 130 mm
最大值（S） 170 mm
Dmk 66.50 mm
Ds 160 mm
G1 G1/2"-F
G2 G1/4"-F
G3 M8-F
H 30 mm
L2 32.50 mm
LG1 14 mm
LG2 11.80 mm
LG3 11.10 mm
Z（吸盘行程） 9 mm
属性 价值
产品系列 SUF
尺寸 160
吸盘材质 丁腈橡胶 NBR
材质硬度 60 Shore A
腔内体积 176 cm³
吸力 d2 790 N
吸力 1200 N
最小曲率半径(凸面) 400 mm
建议软管内径d 12 mm
自重 380 g


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。
本产品的匹配文档可在本节中找到。

证件

语种

操作说明书
English
操作说明书
Deutsch
操作说明书
Español
操作说明书
Français
操作说明书
Italiano
操作说明书
Polski
操作说明书
Türkçe
操作说明书
Pусский
操作说明书
한국어
操作说明书
Suomalainen
操作说明书
Nederlands
操作说明书
Česky
操作说明书
Hrvatski
操作说明书
Slovenščina
操作说明书
Srpski
操作说明书
Tiếng Việt
UKCA符合性声明
English
UKCA符合性声明
Polski
UKCA符合性声明
Türkçe
UKCA符合性声明
Pусский
UKCA符合性声明
한국어
UKCA符合性声明
Suomalainen
UKCA符合性声明
Nederlands
UKCA符合性声明
Česky
UKCA符合性声明
Hrvatski
UKCA符合性声明
Slovenščina
UKCA符合性声明
Srpski
UKCA符合性声明
Tiếng Việt
文件也有完整的英文版本。

证件

语种

操作说明书
English English
UKCA符合性声明
English English

订单信息: SUF 160 NBR-60 G1/2-IG

吸盘SUF(密封圈+支撑板) 在交付时已组装好。该产品包括：

  • DR-SUF型密封圈--弹性体部件，可选不同直径的密封圈。
  • 有各种螺纹的强化塑料制成的支撑板。

可选备件：密封圈DR-SUF


可选附件：TV感应阀、过滤网。
