SPK 80 MOS EPDM-15 G1/4-IG > 真空吸盘 | Schmalz

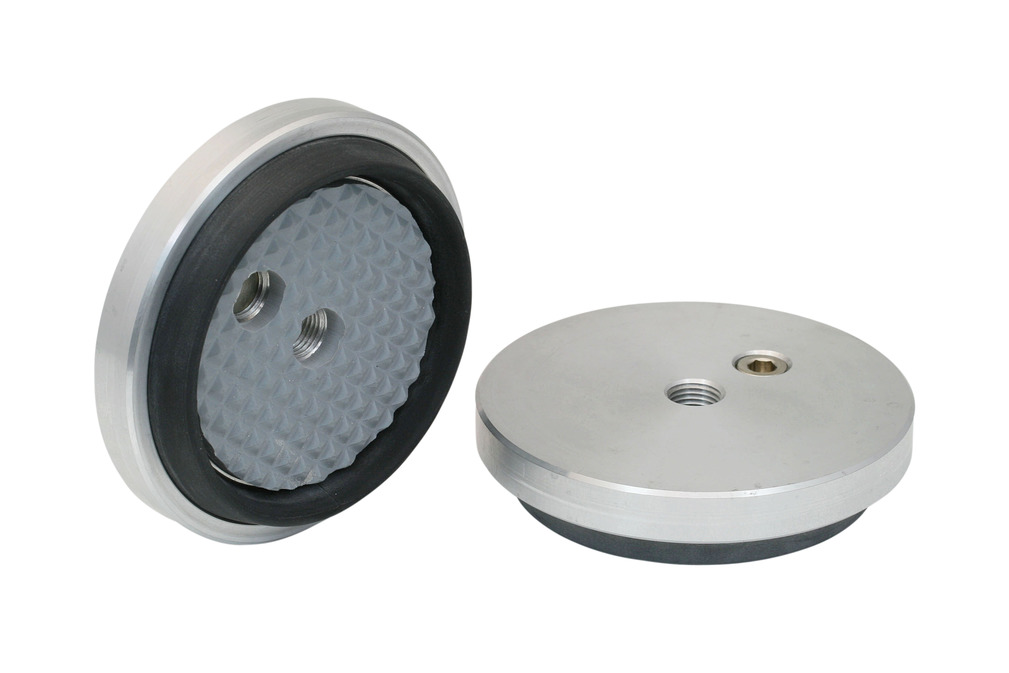

真空吸盘（圆形），用于粗糙、造型纹路表面工件

SPK 80 MOS EPDM-15 G1/4-IG

尺寸	80
材质硬度	15 Shore A
材质-型号	发泡橡胶
密封材质	EPDM
连接方式	G1/4"-F

SPK 80 MOS EPDM-15 G1/4-IG

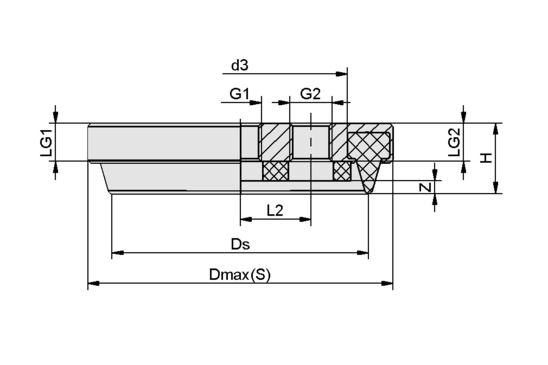

属性	价值
d3	66.80 mm
最大值（S）	95.20 mm
Ds	80 mm
G1	G1/4"-F
G2	G1/4"-F
H	22 mm
L2	22 mm
LG1	11.50 mm
LG2	11.50 mm
Z（吸盘行程）	4 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

属性	价值
吸力	256 N
腔内体积	21.30 cm³
最小曲率半径(凸面)	400 mm
建议软管内径d	9 mm
尺寸	80
材质硬度	15 Shore A
自重	227 g
折数	0
产品系列	SPK

注意：弹性部件的允许尺寸公差符合 DIN ISO 3302-1 M3 标准。注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥和平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
