SPC 250 NBR-55 G1/2-IG TV > 真空吸盘 | Schmalz

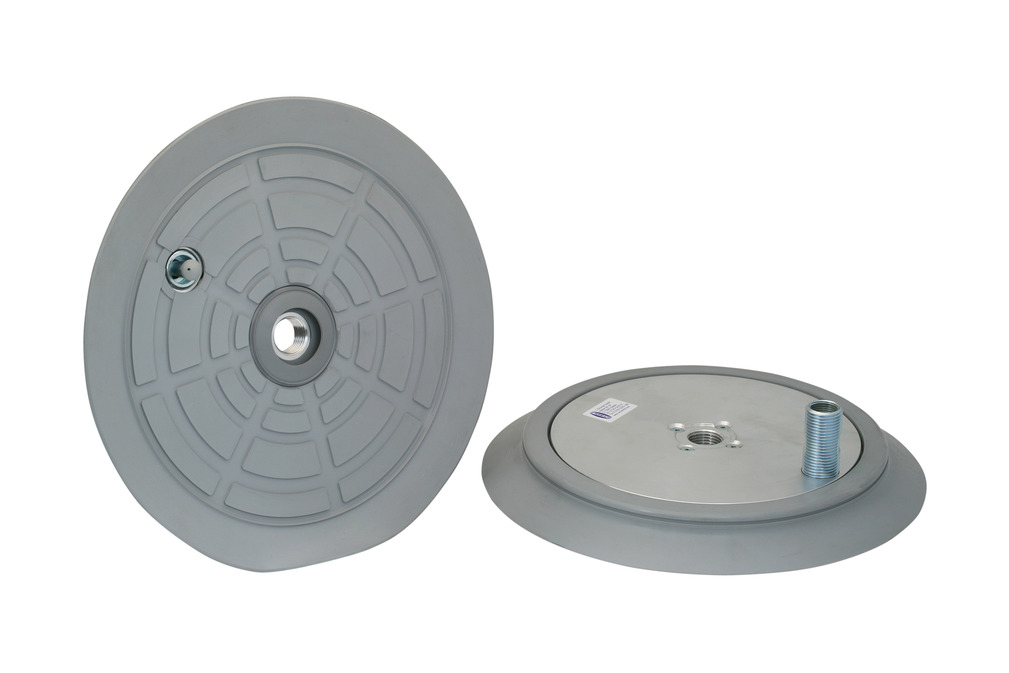

真空吸盘（圆形），分离功能，用于透气性工件

SPC 250 NBR-55 G1/2-IG TV

尺寸	250
吸盘材质	丁腈橡胶 NBR
材质硬度	55 Shore A
连接方式	G1/2-IG

SPC 250 NBR-55 G1/2-IG TV

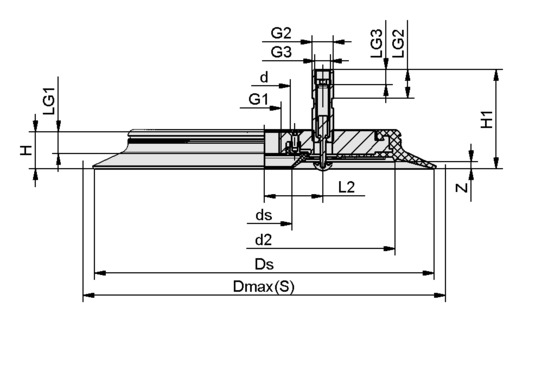

属性	价值
d	34 mm
d2	203 mm
ds	33.50 mm
最大值（S）	252.50 mm
Ds	250 mm
G1	G1/2"-F
G2	G1/2"-M
G3	G1/8"-F
H	25 mm
H1	67 mm
L2	76 mm
LG1	13.50 mm
LG2	16 mm
LG3	12 mm
Z（吸盘行程）	7 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

属性	价值
吸力	2540 N
腔内体积	387.994 cm³
建议软管内径d	12 mm
尺寸	250
吸盘材质	丁腈橡胶 NBR
材质硬度	55 Shore A
自重	1360 g
折数	0
产品系列	SPC

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数拉脱力：天然橡胶版本的拉脱力降低约 40% 软管直径：推荐的软管直径指的是长度约为 2 米的软管。
