SPC 160 NBR-55 G1/2-IG

物料号: 10.01.01.01185

真空吸盘（圆形），分离功能，用于透气性工件

SPC 160 NBR-55 G1/2-IG
尺寸160
吸盘材质丁腈橡胶 NBR
材质硬度55 Shore A
连接方式G1/2-IG
SPC 160 NBR-55 G1/2-IG

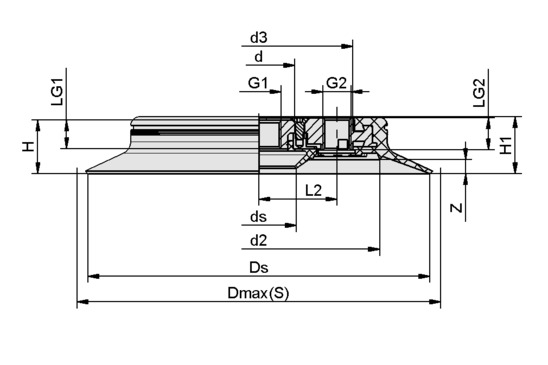

属性 价值
d 34 mm
d2 113 mm
d3 88 mm
ds 33.50 mm
最大值（S） 170 mm
Ds 160 mm
G1 G1/2"-F
G2 G1/4"-F
H 24.50 mm
H1 26 mm
L2 36.50 mm
LG1 13.50 mm
LG2 15 mm
Z（吸盘行程） 8 mm


注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
属性 价值
吸力 975 N
腔内体积 156.134 cm³
建议软管内径d 12 mm
尺寸 160
吸盘材质 丁腈橡胶 NBR
材质硬度 55 Shore A
自重 450 g
折数 0
产品系列 SPC


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数 拉脱力：天然橡胶版本的拉脱力降低约 40% 软管直径：推荐的软管直径指的是长度约为 2 米的软管。
本产品的匹配文档可在本节中找到。

证件

语种

装配说明
English
装配说明
Deutsch
装配说明
Español
装配说明
Français
装配说明
Italiano
装配说明
Polski
装配说明
Türkçe
装配说明
Pусский
装配说明
한국어
装配说明
Suomalainen
装配说明
Nederlands
装配说明
Česky
装配说明
Hrvatski
装配说明
Slovenščina
装配说明
Srpski
装配说明
Tiếng Việt
文件也有完整的英文版本。

证件

语种

装配说明
English English

订单信息: SPC 160 NBR-55 G1/2-IG

真空吸盘SPC（吸唇+支撑板）经装配成一体后供货，该订购编号包含：
