SUF 1.5 NBR-55 M3-AG

物料号: 10.01.01.14198

扁平吸盘(圆形),动态搬运纸箱和刚性包装

尺寸1.5
吸盘材质丁腈橡胶 NBR
材质硬度55 Shore A
真空接口M3-M
SUF 1.5 NBR-55 M3-AG

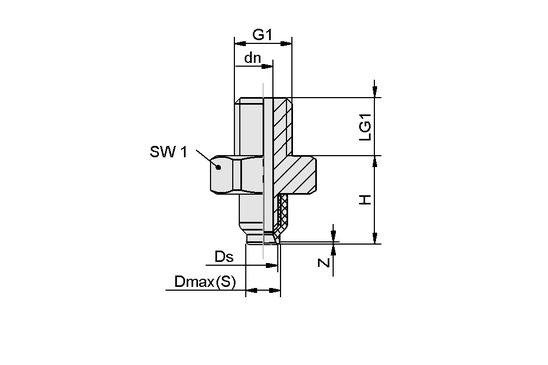

属性 价值
最大值(S) 1.70 mm
Ds 1.50 mm
dn 1 mm
G1 M3-M
H 4.60 mm
LG1 3 mm
SW1 5 mm
Z(吸盘行程) 0.10 mm
属性 价值
吸力 0.08 N
拉脱力 0.08 N
腔内体积 0.001 cm³
最小曲率半径(凸面) 2 mm
建议软管内径d 2 mm
尺寸 1.50
吸盘材质 丁腈橡胶 NBR
材质硬度 55 Shore A
自重 0.20 g
产品系列 SUF
折数 0


注意:吸力:规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值,不包括安全系数 软管直径:推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SUF 1.5 NBR-55 M3-AG

吸盘 SUF(弹性体零件 + 连接头)在交付时已组装好。

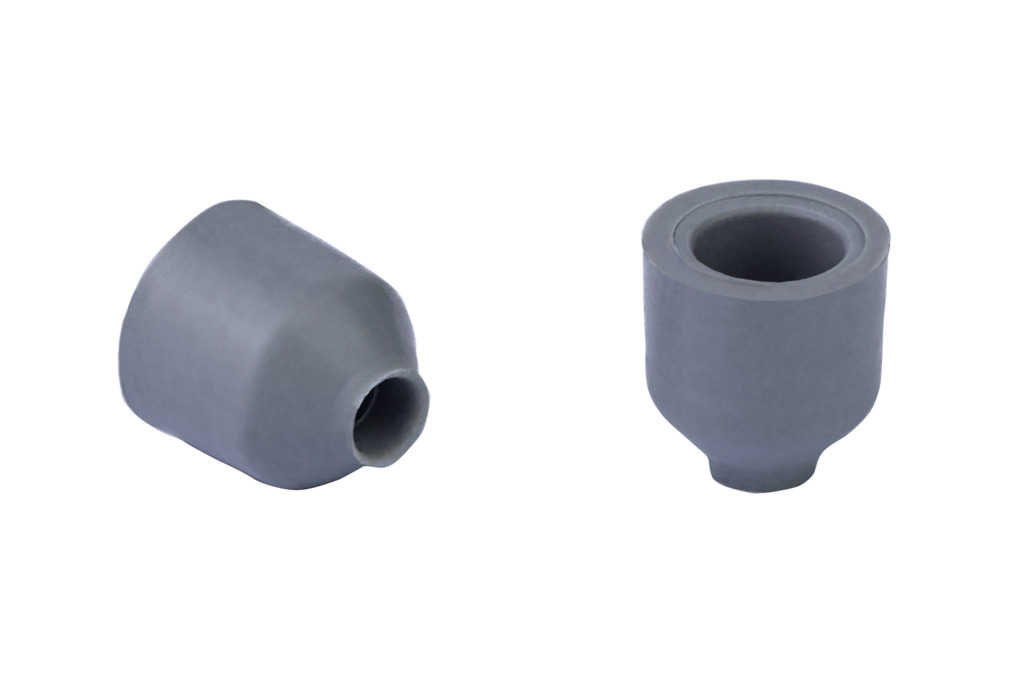

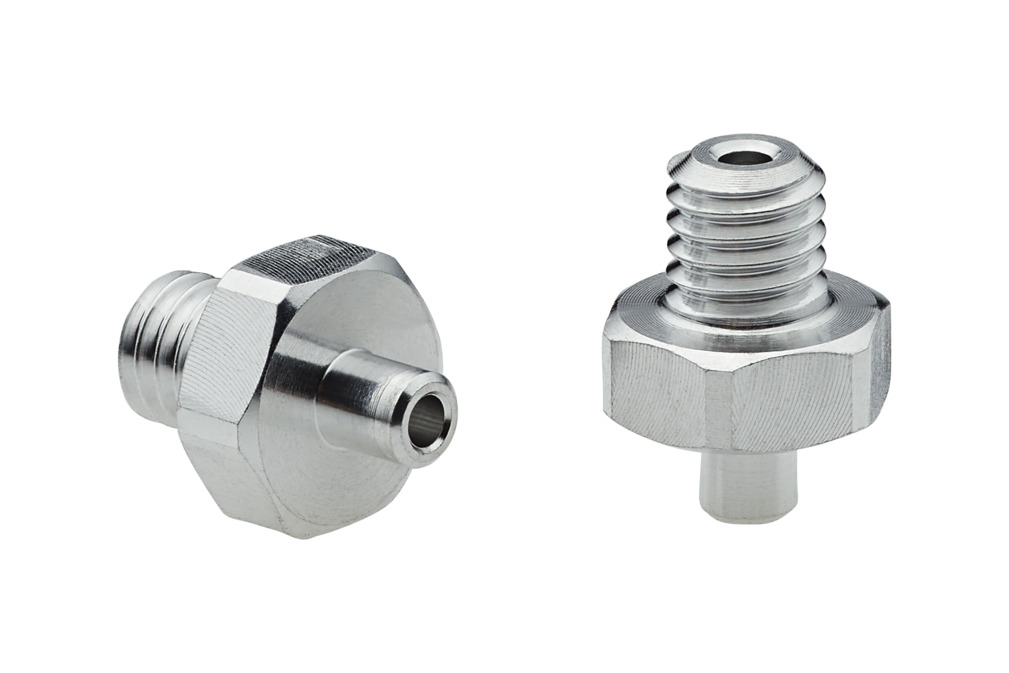

可选备件:吸盘 SUF,连接头 SC
