SAF 30 NBR-45 G1/4-AG

物料号: 10.01.01.11421

扁平吸盘（圆形），擅长动态搬运光滑油性表面工件

SAF 30 NBR-45 G1/4-AG
尺寸30
吸盘材质丁腈橡胶 NBR
材质硬度45 Shore A
接头材质铝
连接方式G1/4-AG
SAF 30 NBR-45 G1/4-AG

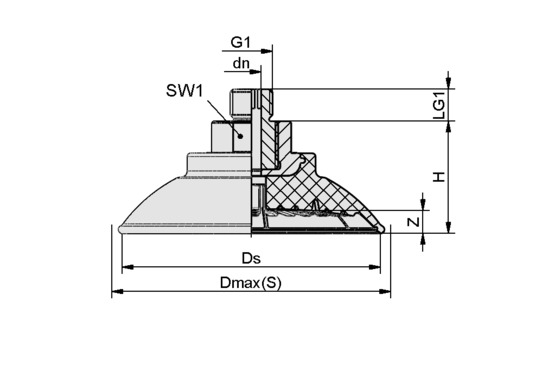

属性 价值
dn 4 mm
最大值（S） 34 mm
Ds 31 mm
G1 G1/4"-M
H 20 mm
LG1 10 mm
SW1 17 mm
Z（吸盘行程） 3 mm


注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
属性 价值
吸力 38 N
横向力 30 N
横向力 油性表面 28 N
腔内体积 1.70 cm³
最小曲率半径(凸面) 40 mm
建议软管内径d 4 mm
尺寸 30
吸盘材质 丁腈橡胶 NBR
材质硬度 45 Shore A
自重 16.90 g
折数 0
产品系列 SAF


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数：规定的横向剪力是在真空度为 -0.6 巴，工件表面干燥或含油、光滑、扁平时的测量值。根据工件表面和质量的不同，实际值可能与这些值有偏差 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SAF 30 NBR-45 G1/4-AG

真空吸盘SAF,多种吸盘直径可选,发货前吸盘接头和橡胶件已经硫化固定成一体。
