PFYN 60 VU1-72 G1/4-AG > 真空吸盘 | Schmalz

扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件

PFYN 60 VU1-72 G1/4-AG

尺寸	60
吸盘材质	氨基甲酸乙酯橡胶 VU1
材质硬度	72 Shore A
接头材质	铝
连接	G1/4"-M

PFYN 60 VU1-72 G1/4-AG

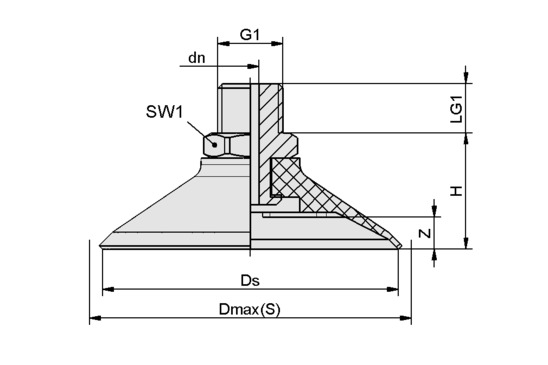

属性	价值
最大值（S）	67 mm
dn	3.50 mm
Ds	60 mm
G1	G1/4"-M
H	23.50 mm
LG1	10 mm
SW1	17 mm
Z（吸盘行程）	6 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

属性	价值
尺寸	60
吸盘材质	氨基甲酸乙酯橡胶 VU1
吸力	130 N
腔内体积	15 cm³
最小曲率半径(凸面)	75 mm
建议软管内径d	6 mm
接头	N 011
材质硬度	72 Shore A
自重	21.10 g
折数	0
产品系列	PFYN

注意：弹性部件的允许尺寸公差符合 DIN ISO 3302-1 M3 标准。
