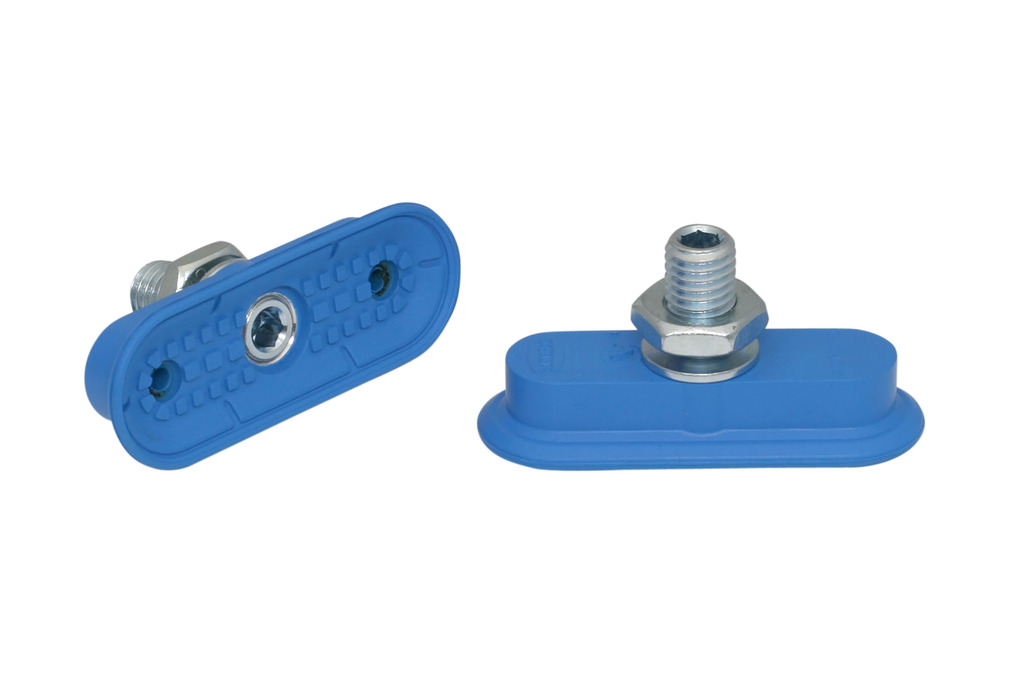

SAOF 60x23 NBR-45 M10-AG

物料号: 10.01.05.00564

扁平吸盘（椭圆形），擅长动态搬运光滑油性表面工件

SAOF 60x23 NBR-45 M10-AG
尺寸 (LxB)60x23
吸盘材质丁腈橡胶 NBR
材质硬度45 Shore A
接头材质钢
连接方式M10-AG
SAOF 60x23 NBR-45 M10-AG
属性 价值
最大值（S） 25 mm
Bs 21.60 mm
dn 4 mm
G1 M10-M
H 18 mm
LG1 10 mm
Lmax.(S) 64 mm
Ls 60.60 mm
SW1 16 mm
Z（吸盘行程） 3 mm


注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
属性 价值
吸力 57 N
横向力 37 N
横向力 油性表面 33 N
腔内体积 3.89 cm³
最小曲率半径(凸面) 20 mm
建议软管内径d 4 mm
折数 0
吸盘材质 丁腈橡胶 NBR
材质硬度 45 Shore A
自重 33 g
产品系列 SAOF
尺寸 (LxB) 60x23


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数：规定的横向剪力是在真空度为 -0.6 巴，工件表面干燥或含油、光滑、扁平时的测量值。根据工件表面和质量的不同，实际值可能与这些值有偏差 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SAOF 60x23 NBR-45 M10-AG

真空吸盘SAOF,多种吸盘直径可选,发货前吸盘接头和橡胶件已经硫化固定成一体。
