SAOF 80x40 NBR-60 G3/8-IG

物料号: 10.01.05.00293

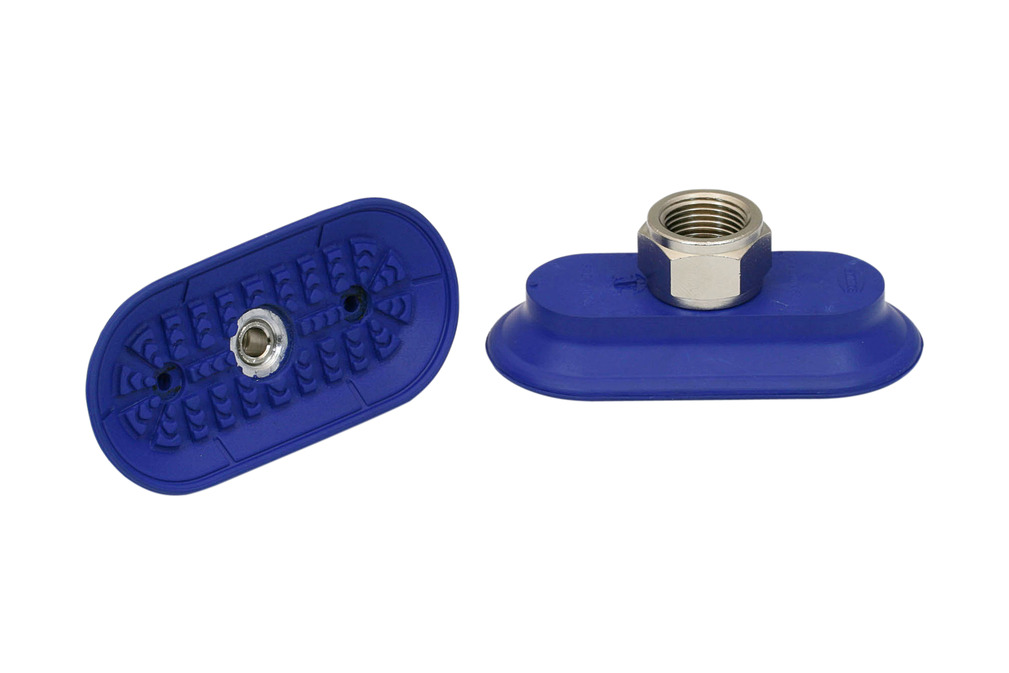

扁平吸盘（椭圆形），擅长动态搬运光滑油性表面工件

SAOF 80x40 NBR-60 G3/8-IG
尺寸 (LxB)80x40
吸盘材质丁腈橡胶 NBR
材质硬度60 Shore A
接头材质镀镍
连接方式G3/8-IG
SAOF 80x40 NBR-60 G3/8-IG

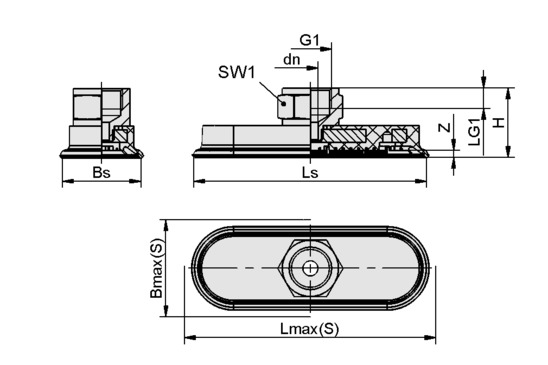

属性 价值
最大值（S） 43 mm
Bs 38.60 mm
dn 6 mm
G1 G3/8"-F
H 28 mm
LG1 9 mm
Lmax.(S) 85 mm
Ls 80.60 mm
SW1 22 mm
Z（吸盘行程） 4 mm


注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
属性 价值
吸力 140 N
横向力 110 N
横向力 油性表面 100 N
腔内体积 11.70 cm³
最小曲率半径(凸面) 50 mm
建议软管内径d 4 mm
折数 0
吸盘材质 丁腈橡胶 NBR
材质硬度 60 Shore A
自重 55 g
产品系列 SAOF
尺寸 (LxB) 80x40


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数：规定的横向剪力是在真空度为 -0.6 巴，工件表面干燥或含油、光滑、扁平时的测量值。根据工件表面和质量的不同，实际值可能与这些值有偏差 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SAOF 80x40 NBR-60 G3/8-IG

真空吸盘SAOF,多种吸盘直径可选,发货前吸盘接头和橡胶件已经硫化固定成一体。
