FSGPL 120 NBR-55 G1/2-IG

物料号: 10.01.06.02933

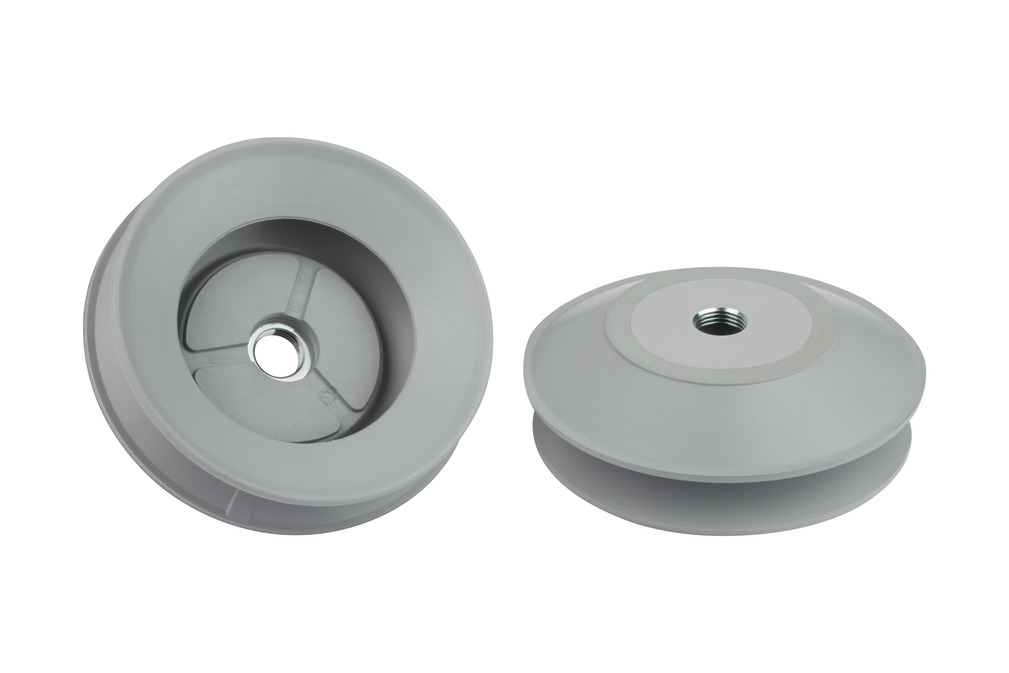

波纹吸盘（圆形），搬运大型、重型、不平整工件

FSGPL 120 NBR-55 G1/2-IG
尺寸120
吸盘材质丁腈橡胶 NBR
材质硬度55 Shore A
接头材质钢
真空接口G1/2"-F
折数1.5
FSGPL 120 NBR-55 G1/2-IG
属性 价值
d2 79.30 mm
d3 69.40 mm
D1 127.80 mm
最大值（S） 135 mm
Ds 118.20 mm
G1 G1/2"-F
H 51 mm
H4 8 mm
LG1 8 mm
Z（吸盘行程） 35.70 mm


注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
属性 价值
吸力 280 N
拉脱力 400 N
腔内体积 295.203 cm³
最小曲率半径(凸面) 150 mm
建议软管内径d 12 mm
尺寸 120
吸盘材质 丁腈橡胶 NBR
材质硬度 55 Shore A
自重 351 g
折数 1.50
产品系列 FSGPL


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: FSGPL 120 NBR-55 G1/2-IG

真空吸盘FSGPL，多种吸盘直径可选，橡胶件和支撑板经硫化固定成一体。
