FGA 14 SI-MD-55 N016

物料号: 10.01.06.04114

波纹吸盘（圆形），紧密贴合不平整工件表面

FGA 14 SI-MD-55 N016
尺寸14
吸盘材质可探测金属硅胶
材质硬度55 Shore A
材质特性符合 FDA 标准
折数1.5
FGA 14 SI-MD-55 N016

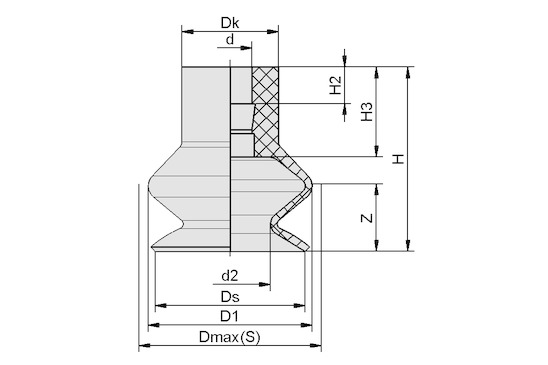

属性 价值
d 4.50 mm
d2 5 mm
D1 13.70 mm
Dk 10 mm
最大值（S） 14.50 mm
Ds 12.50 mm
H 15.50 mm
H2 3.80 mm
H3 8.50 mm
Z（吸盘行程） 5 mm


注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
属性 价值
折数 1.50
吸力 1.20 N
尺寸 14
吸盘材质 可探测金属硅胶
自重 1.10 g
最小曲率半径(凸面) 12.50 mm
产品系列 FGA


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: FGA 14 SI-MD-55 N016
