FGA 22 SI-HD-65 N016 > 真空吸盘 | Schmalz

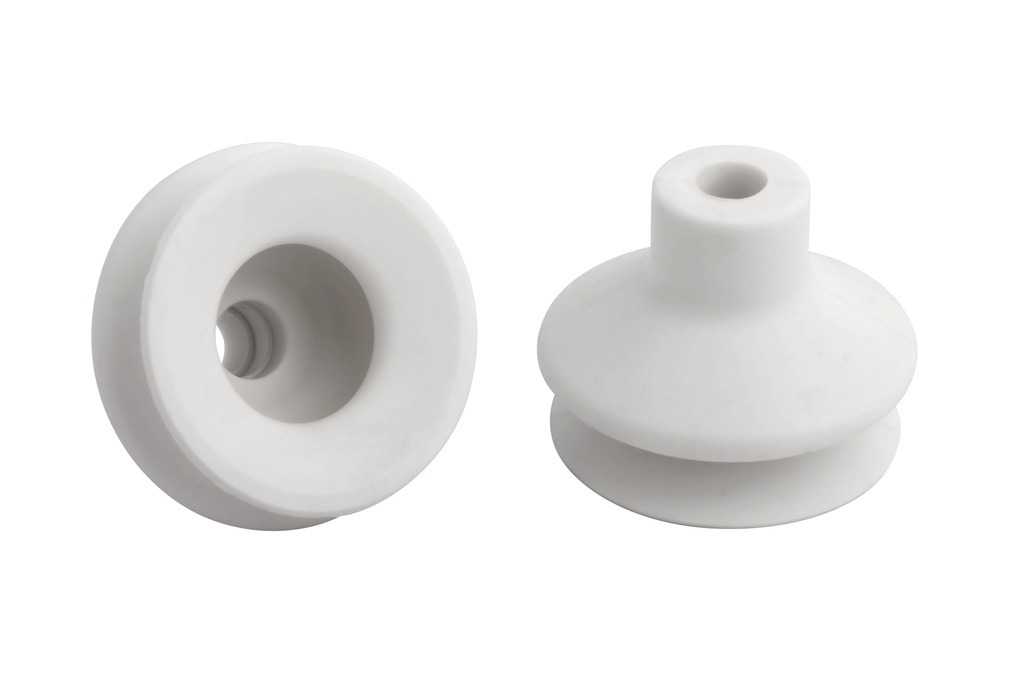

波纹吸盘（圆形），1.5折

FGA 22 SI-HD-65 N016

尺寸	22
吸盘材质	高强度硅胶 SI-HD
材质硬度	65 Shore A
材质特性	符合 FDA 标准
折数	1.5

FGA 22 SI-HD-65 N016

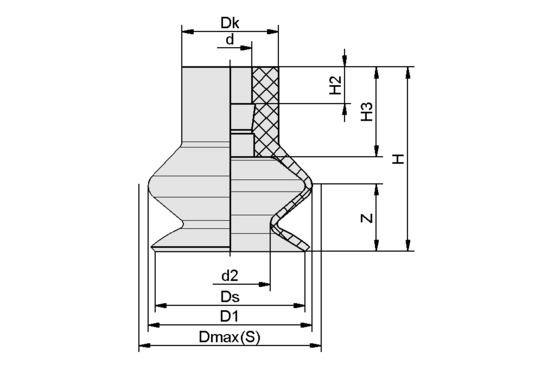

属性	价值
d	4.50 mm
d2	11.70 mm
D1	24.20 mm
Dk	10 mm
最大值（S）	25 mm
Ds	21.50 mm
H	19 mm
H2	3.80 mm
H3	9.10 mm
Z（吸盘行程）	5.30 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

属性	价值
折数	1.50
吸力	5.70 N
尺寸	22
吸盘材质	高强度硅胶 SI-HD
自重	2.10 g
最小曲率半径(凸面)	10 mm
产品系列	FGA

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
