SEP HF 3 06 13

物料号: 10.02.01.01344

内嵌式多级真空发生器

SEP HF 3 06 13
高效
形状高流量
发生器级数3
喷嘴尺寸0.6 mm
孔径13 mm
真空度70 %
工作压力范围2.0 ... 6.0 bar
最佳压力4 bar
最大抽吸速率67.3 l/min
耗气量 (吸气)18.7 l/min
SEP HF 3 06 13

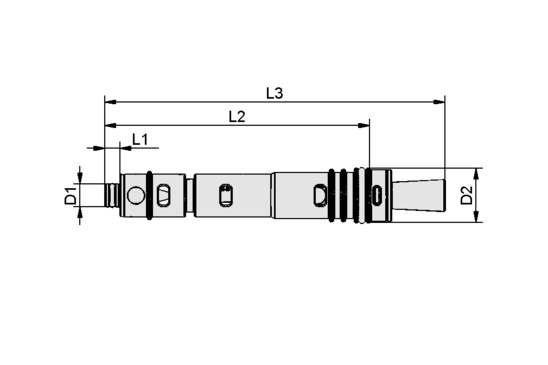

属性 价值
D1 5.40 mm
D2 12.80 mm
L1 5 mm
L2 63.50 mm
L3 81.50 mm
属性 价值
自重 4.60 g
环境温度 0 ... 60 °C
软管内径 4 mm
软管内径 6 mm
工作压力范围 2.0 ... 6.0 bar
工作压力范围 29.0 ... 87.0
最佳压力 4 bar
最佳压力 58 psi
噪音等级 空载 68 dB(A)
噪音等级 吸附工件 57 dB(A)
最大抽吸速率 4.14 m³/h
最大抽吸速率 67.30 l/min
最大抽吸速率 2.376 cfm
耗气量 (吸气) 1.15 m³/h
耗气量 (吸气) 18.70 l/min
耗气量 (吸气) 0.66 cfm
真空度 70 %
发生器级数 3
喷嘴尺寸 0.60 mm
孔径 13 mm
形状 高流量
产品系列 SEP
公制       帝国
本产品的匹配文档可在本节中找到。

证件

语种

操作说明书
English
操作说明书
Deutsch
操作说明书
Español
操作说明书
Français
操作说明书
Italiano
操作说明书
Polski
操作说明书
Türkçe
操作说明书
Pусский
操作说明书
한국어
操作说明书
Suomalainen
操作说明书
Nederlands
操作说明书
Česky
操作说明书
Hrvatski
操作说明书
Slovenščina
操作说明书
Srpski
操作说明书
Tiếng Việt
文件也有完整的英文版本。

证件

语种

操作说明书
English English

辅料

SHC 3 13
SHC 3 13
10.02.01.01497
发生器级数3
孔径13 mm
外径 D14.2 mm
长 L36.5 mm
螺纹 G1M16x1-M
SD 16.5x51.5 SHC 13
SD 16.5x51.5 SHC 13
10.02.01.01498
外径 D16.5 mm
长 L51.5 mm
应用施迈茨固定器支架盖
尺寸13
SFE 13 AL
SFE 13 AL
10.02.01.01419
孔径13 mm
宽 B23 mm
高度 H33 mm
长 L51.5 mm
螺纹 G1G1/8"-F
螺纹 G2G1/4"-F
压缩空气接口G1/8"-F
吸盘接口G1/4"-F
真空接口G1/8"-F
SFE 13 POM
SFE 13 POM
10.02.01.01807
孔径13 mm
宽 B23 mm
高度 H33 mm
长 L46.5 mm
螺纹 G1G1/8"-F
螺纹 G2G1/4"-F
压缩空气接口G1/8"-F
吸盘接口G1/4"-F
BEF-WIN 36x40x27 5 SFE-13
BEF-WIN 36x40x27 5 SFE-13
10.08.03.00314
宽 B36 mm
高度 H40 mm
长 L27 mm
应用施迈茨固定元件
尺寸13
SET SFE 13
SET SFE 13
10.02.01.01579
宽 B20 mm
高度 H20 mm
长 L27 mm
应用施迈茨固定元件
尺寸13
螺纹 G1G1/8"-M
螺纹 G2M8-M
SEV G1/8-IG G1/8-AG
SEV G1/8-IG G1/8-AG
10.02.01.01519
外径 D19 mm
长 L39.5 mm
螺纹 G1G1/8"-F
螺纹 G2G1/8"-M

订单信息: SEP HF 3 06 13

内嵌式真空发生器ecoPump SEP按照即连即用标准出厂。
