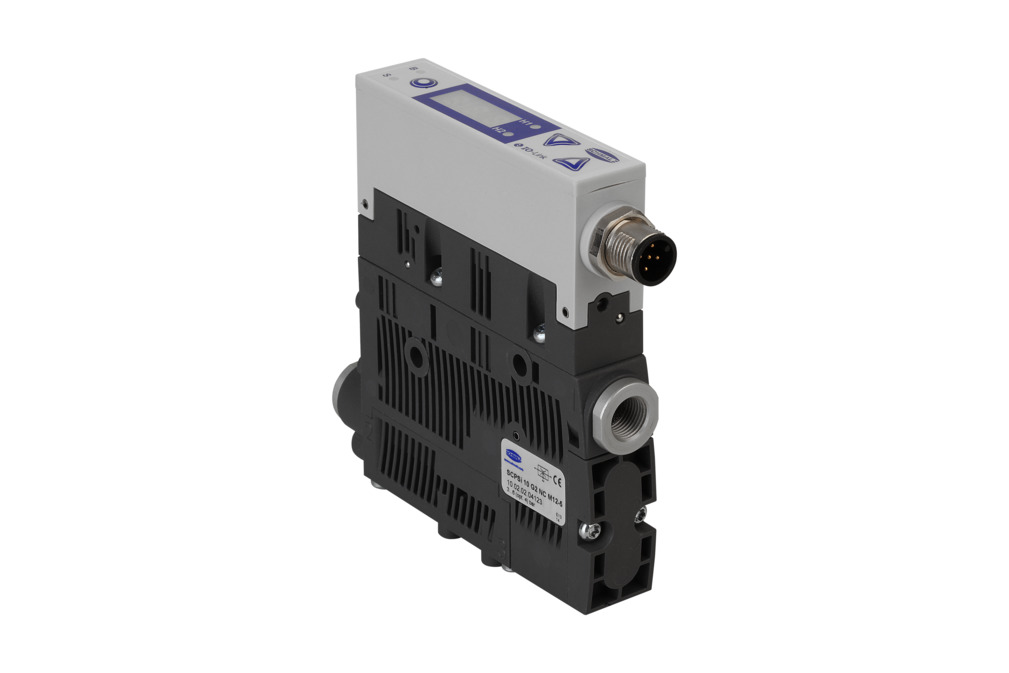

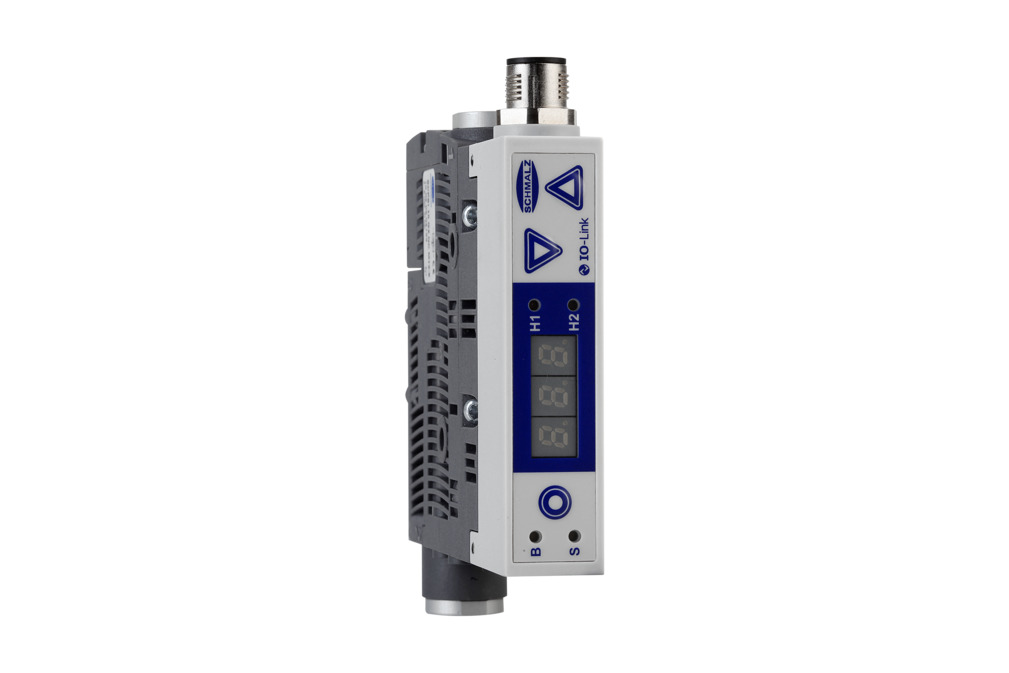

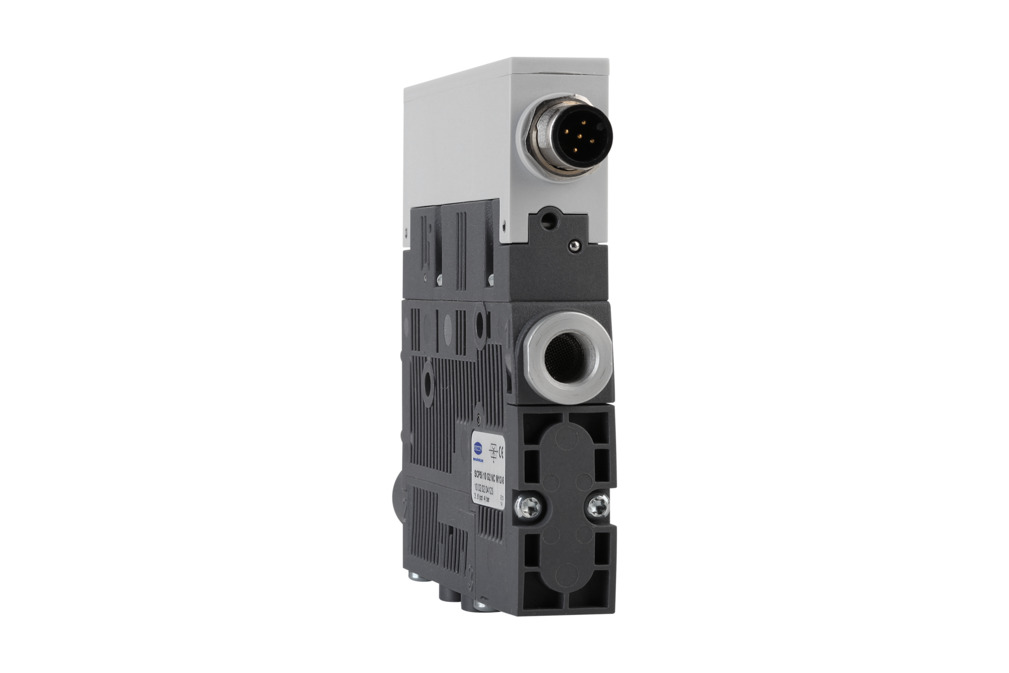

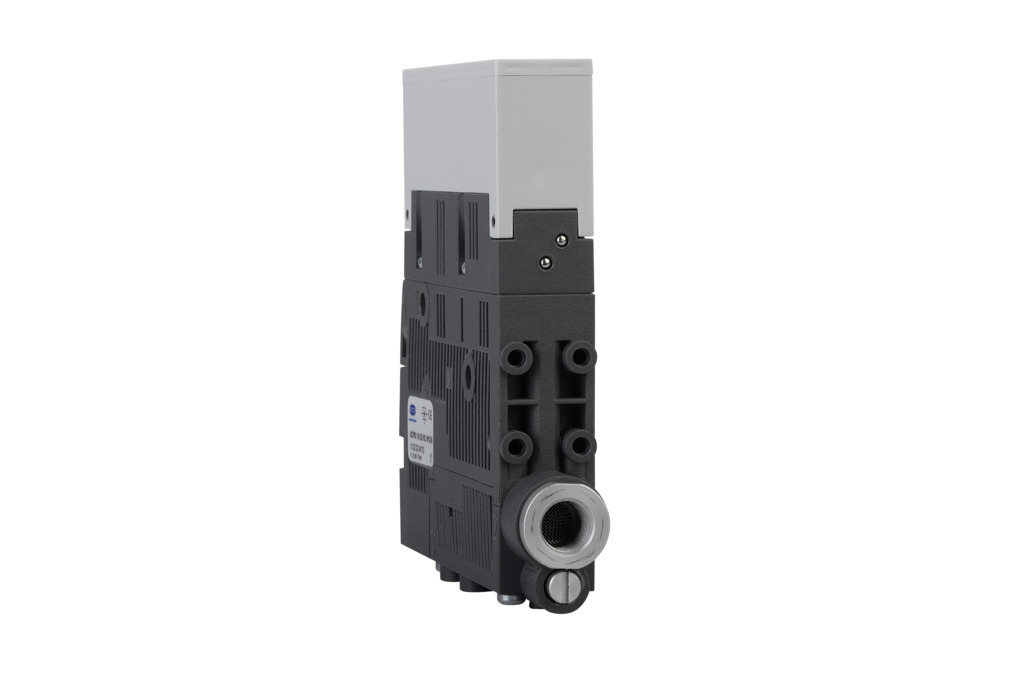

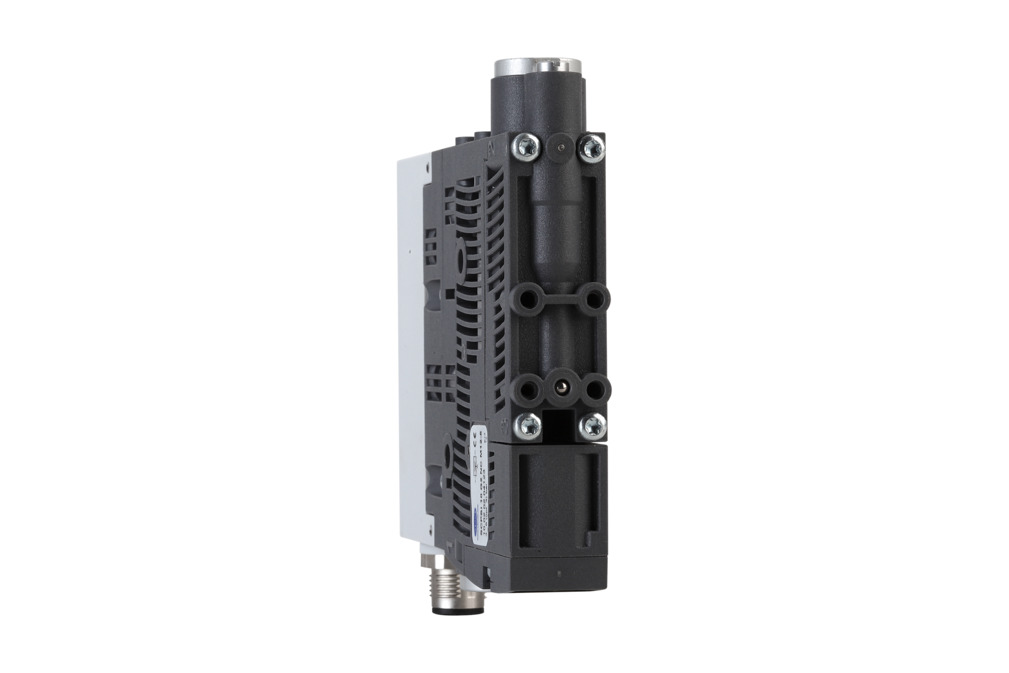

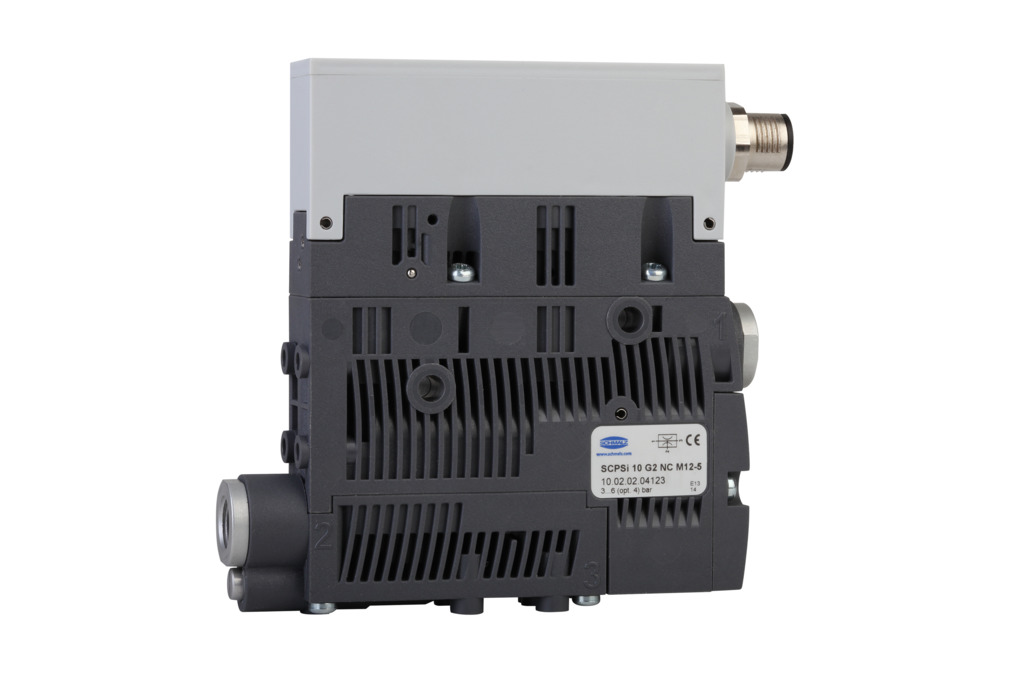

SCPSi 10 G02 NC M12-5

物料号: 10.02.02.04123

集成式真空发生器

喷嘴尺寸10
连接G1/8"(1)-G1/8"(2)
电气连接5针M12公插头
最大抽吸速率36 l/min
耗气量 (吸气)46 l/min
工作压力范围3.0 ... 6.0 bar
防护等级 IPIP 65 (带插头)
最大真空度-850 mbar
控制常闭
功能数字节气功能
SCPSi 10 G02 NC M12-5

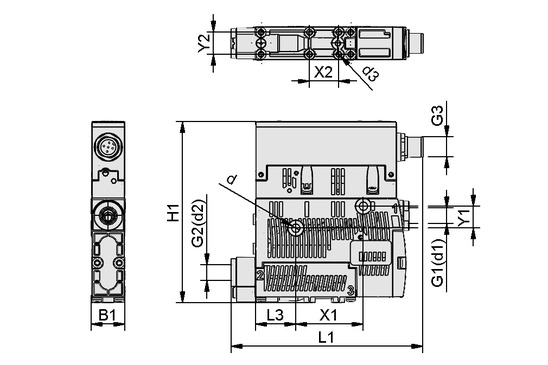

属性 价值
B1 18.60 mm
d 4.40 mm
d3 2.60 mm
G1 G1/8"-F
G2 G1/8"-F
G3 M12x1-M
H1 99 mm
L1 105 mm
L3 22 mm
X1 36.90 mm
X2 16 mm
Y1 12 mm
Y2 12 mm
属性 价值
喷嘴尺寸 10
真空度 85 %
最大抽吸速率 2.21 m³/h
最大抽吸速率 36 l/min
耗气量 (吸气) 2.85 m³/h
耗气量 (吸气) 46 l/min
耗气量 (吹气) 7.20 m³/h
最大耗气量 (吹气) 120 l/min
噪音等级 空载 75 dB(A)
噪音等级 吸附工件 61 dB(A)
工作压力范围 3.0 ... 6.0 bar
软管内径 4 mm
软管内径 4 mm
自重 0.195 kg
环境温度 0 ... 50 °C
工作压力范围 43.5 ... 87.0
最大抽吸速率 1.271 cfm
耗气量 (吸气) 1.624 cfm
耗气量 (吹气) 4.237 cfm
最大真空度 -25.10 inHg
控制 常闭
产品系列 SCPSi
