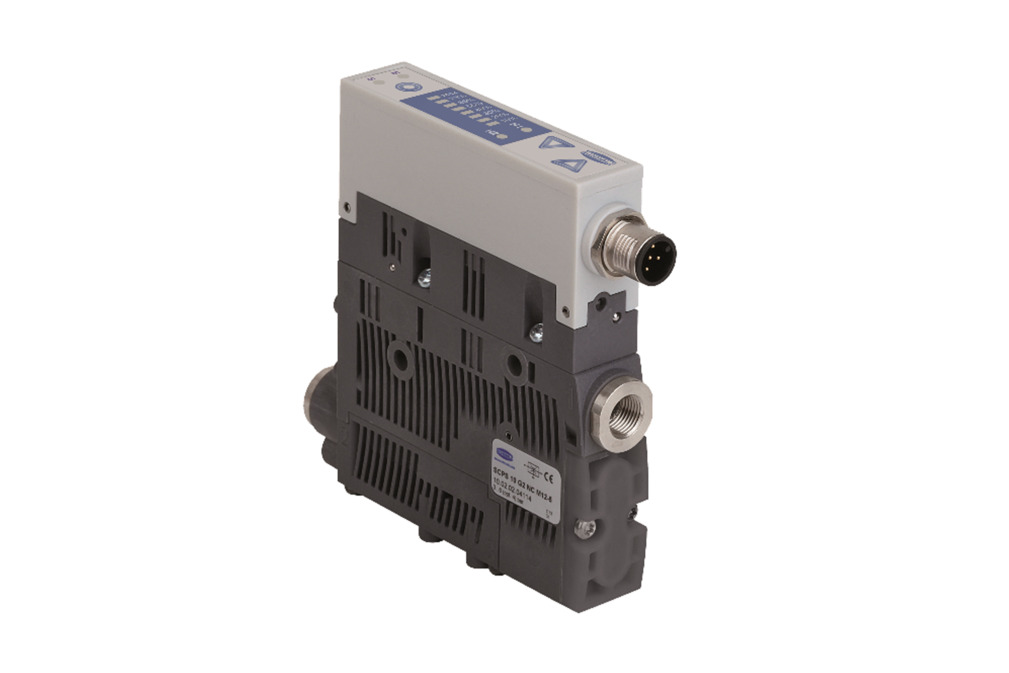

SCPS 10 G02 NC M12-5 PNP

物料号: 10.02.02.04114

集成式真空发生器

SCPS 10 G02 NC M12-5 PNP
喷嘴尺寸10
连接G1/8"(1)-G1/8"(2)
电气连接5针M12公插头
最大抽吸速率36 l/min
耗气量 (吸气)46 l/min
工作压力范围3.0 ... 6.0 bar
防护等级 IPIP 65 (带插头)
最大真空度-850 mbar
控制常闭
功能数字节气功能
形状PNP 开关
美好的事物变得更加美好。

SCPS 发生器现在也有可用的 7 段显示屏！
新型 SCPSc 系列使操作手柄更加简便：
所有系统状态和设置值都可以一目了然，产品配置更加简单。

SCPS 10 G02 NC M12-5 PNP

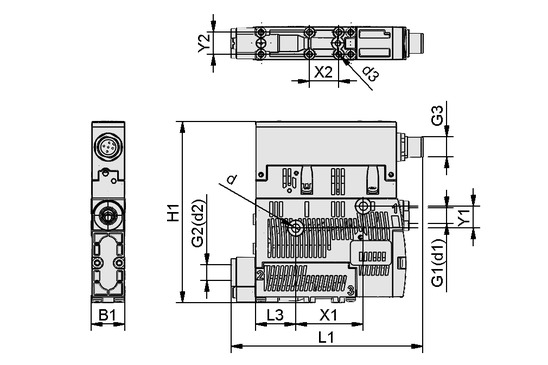

属性 价值
B1 18.60 mm
d 4.40 mm
d3 2.60 mm
G1 G1/8"-F
G2 G1/8"-F
G3 M12x1-M
H1 99 mm
L1 105 mm
L3 22 mm
X1 36.90 mm
X2 16 mm
Y1 12 mm
Y2 12 mm
属性 价值
喷嘴尺寸 10
真空度 85 %
最大抽吸速率 2.21 m³/h
最大抽吸速率 36 l/min
耗气量 (吸气) 2.85 m³/h
耗气量 (吸气) 46 l/min
耗气量 (吹气) 7.20 m³/h
最大耗气量 (吹气) 120 l/min
噪音等级 空载 75 dB(A)
噪音等级 吸附工件 61 dB(A)
工作压力范围 3.0 ... 6.0 bar
软管内径 4 mm
软管内径 4 mm
自重 0.195 kg
环境温度 0 ... 50 °C
工作压力范围 43.5 ... 87.0
最大抽吸速率 1.271 cfm
耗气量 (吸气) 1.624 cfm
耗气量 (吹气) 4.237 cfm
最大真空度 -25.10 inHg
控制 常闭
产品系列 SCPS
公制       帝国
本产品的匹配文档可在本节中找到。

证件

语种

操作说明书
English
操作说明书
Deutsch
操作说明书
Español
操作说明书
Français
操作说明书
Italiano
操作说明书
Polski
操作说明书
Türkçe
操作说明书
Pусский
操作说明书
한국어
操作说明书
Suomalainen
操作说明书
Nederlands
操作说明书
Česky
操作说明书
Hrvatski
操作说明书
Slovenščina
操作说明书
Srpski
操作说明书
Tiếng Việt
UKCA符合性声明
English
UKCA符合性声明
Polski
UKCA符合性声明
Türkçe
UKCA符合性声明
Pусский
UKCA符合性声明
한국어
UKCA符合性声明
Suomalainen
UKCA符合性声明
Nederlands
UKCA符合性声明
Česky
UKCA符合性声明
Hrvatski
UKCA符合性声明
Slovenščina
UKCA符合性声明
Srpski
UKCA符合性声明
Tiếng Việt
操作说明概要
English
操作说明概要
Deutsch
操作说明概要
Español
操作说明概要
Français
操作说明概要
Italiano
操作说明概要
Polski
操作说明概要
Türkçe
操作说明概要
Pусский
操作说明概要
한국어
操作说明概要
Suomalainen
操作说明概要
Nederlands
操作说明概要
Česky
操作说明概要
Hrvatski
操作说明概要
Slovenščina
操作说明概要
Srpski
操作说明概要
Tiếng Việt
欧盟符合性声明
English
欧盟符合性声明
Deutsch
欧盟符合性声明
Español
欧盟符合性声明
Français
欧盟符合性声明
Italiano
欧盟符合性声明
Polski
欧盟符合性声明
Türkçe
欧盟符合性声明
Pусский
欧盟符合性声明
日本語
欧盟符合性声明
中国
欧盟符合性声明
한국어
欧盟符合性声明
Suomalainen
欧盟符合性声明
Nederlands
欧盟符合性声明
Česky
欧盟符合性声明
Hrvatski
欧盟符合性声明
Slovenščina
欧盟符合性声明
Srpski
欧盟符合性声明
Tiếng Việt
文件也有完整的英文版本。

证件

语种

操作说明书
English English
UKCA符合性声明
English English
操作说明概要
English English
欧盟符合性声明
English English

辅料

ASK B-M12-5 5000 K-5P
ASK B-M12-5 5000 K-5P
21.04.05.00080
电气连接5针M12母插头
电缆长5,000 mm
材质PUR 电缆
ASV SM/CPi B-M12-5 2xS-M12-4
ASV SM/CPi B-M12-5 2xS-M12-4
10.02.02.03490
工作压力范围bar
长 L1,050 mm
VFI CN6/4 50
VFI CN6/4 50
10.07.01.00241
连接气管 6/4 带螺母
过滤精度50 µm
VFI CN8/6 50
VFI CN8/6 50
10.07.01.00245
连接气管 8/6 带螺母
过滤精度50 µm
SET SCPS
SET SCPS
10.02.02.04343
长 L113 mm
宽 B70 mm
高度 H73 mm
应用集成式真空发生器 SCPS / SCPSi
ABL-SET SCPS einstufig
ABL-SET SCPS einstufig
10.02.02.04216
应用集成式真空发生器 SCPS / SCPSi
尺寸einstufig
长 L14 mm
宽 B18 mm
自重16.2 g
ASK B-M12-5 1000 S-M12-5
ASK B-M12-5 1000 S-M12-5
21.04.05.00158
工作压力范围bar
电气连接5针M12母插头
电缆长1,000 mm
材质PUR 电缆
ASK B-M12-5 2000 S-M12-5
ASK B-M12-5 2000 S-M12-5
21.04.05.00211
工作压力范围bar
电气连接5针M12母插头
电缆长2,000 mm
材质PUR 电缆
GP 3 SCPS 07..15 G2
GP 3 SCPS 07..15 G2
10.02.02.04884
接口数3
长 L89.4 mm
宽 B38 mm
高度 H34 mm
自重177 g
GP 4 SCPS 07..15 G2
GP 4 SCPS 07..15 G2
10.02.02.04338
接口数4
长 L108 mm
宽 B38 mm
高度 H34 mm
自重200.3 g
GP 5 SCPS 07..15 G2
GP 5 SCPS 07..15 G2
10.02.02.04858
接口数5
长 L126.6 mm
宽 B38 mm
高度 H34 mm
自重194.3 g
GP 6 SCPS 07..15 G2
GP 6 SCPS 07..15 G2
10.02.02.04837
接口数6
长 L145.2 mm
宽 B38 mm
高度 H34 mm
自重245.9 g
GP 8 SCPS 07..15 G2
GP 8 SCPS 07..15 G2
10.02.02.04937
接口数8
长 L182.4 mm
宽 B38 mm
高度 H34 mm
HUT-SN-KL 75x18x9 SCPS
HUT-SN-KL 75x18x9 SCPS
10.02.02.04149
长 L75 mm
宽 B18 mm
高度 H9 mm
应用集成式真空发生器 SCPS / SCPSi
VFI 6/4 50
VFI 6/4 50
schmalz-select
10.07.01.00328
连接气管 6/4
过滤精度50 µm
VFT G1/8-IG 80
VFT G1/8-IG 80
10.07.01.00116
连接G1/8"-F
形状短过滤器插件
公称流速45 l/min
公称流速2.7 m³/h
过滤精度80 µm

产品推荐

真空/压缩空气管 VSL
真空/压缩空气管 VSL
  • 外径/内径从4/2至85/75
  • 材质：PA, PE, PU, PVC
×
真空/压缩空气管 VSL
由PA、PE、PU或PVC材料制成的真空/压缩空气软管，可选硬PVC螺旋、钢丝螺旋或织物内衬增强管。
扁平吸盘 SUF
扁平吸盘 SUF
  • 直径：1至100毫米
  • 材料：NBR, NBR-ESD, SI, SI-CO, HT1
×
扁平吸盘 SUF
通用吸盘，用于快速拾取和放置表面光滑或略显粗糙的平面工件。
波纹吸盘 FSGA(1.5折）
波纹吸盘 FSGA(1.5折）
  • 直径: 2至78 mm
  • 材质：HT1, NBR, NBR-ESD, NK, SI, SI-CO, SI-MD, SI-HD
  • 插入式螺纹接头
×
波纹吸盘 FSGA(1.5折）
1.5折圆形通用吸盘，多种材料可选，可满足多种使用要求。

订单信息: SCPS 10 G02 NC M12-5 PNP

紧凑型喷射器SCPS / SCPSc / SCPSi是作为即用型产品提供的（没有连接电缆）。



可用配件：连接电缆、连接分配器、顶帽式轨道终端、过滤器、压缩空气连接板、紧固装置、排气装置
