紧凑型弹射器SCPSc-L / SCPSi-L

  • 紧凑的顶出器，用于处理高透气性和吸力强的工件。
  • 处理不稳定的工件，如袋子或纸箱等本身不稳定的工件

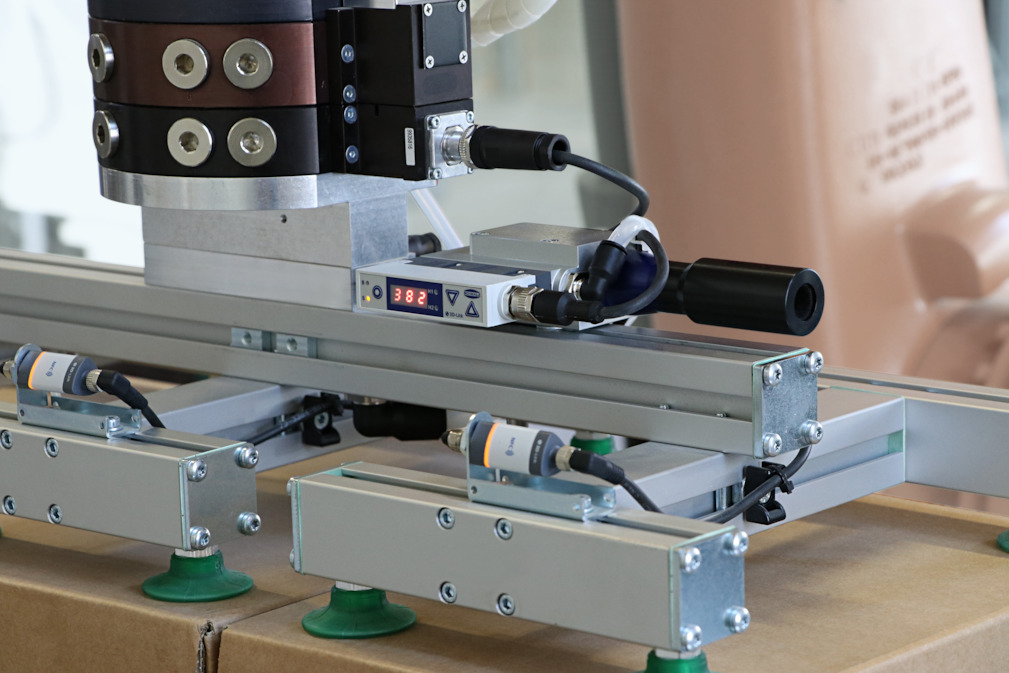

  • 在机器人搬运和直线轴上使用
  • 以最短的周期来挑选和放置申请材料。
  • 当抓取零件时，适用于空间有限、动态性较强的系统
  • 通常用于全自动化的零件处理
美好的事物变得更加美好。

SCPS 发生器现在也有可用的 7 段显示屏！
新型 SCPSc 系列使操作手柄更加简便：
所有系统状态和设置值都可以一目了然，产品配置更加简单。

产品亮点
  • 高效的环保喷嘴技术，实现了高抽速，最大限度地减少了压缩空气的消耗。
  • 由于模块化设计，SEP喷嘴的更换简单，无需工具，可实现快速清洗。
  • 设备和过程参数的传输和输出；在IO-Link以及SIO模式下，传输和输出设备和过程参数。
  • 真空连接G1/2"，通过灵活使用SEP 22喷嘴，可提供多种容量的真空连接。

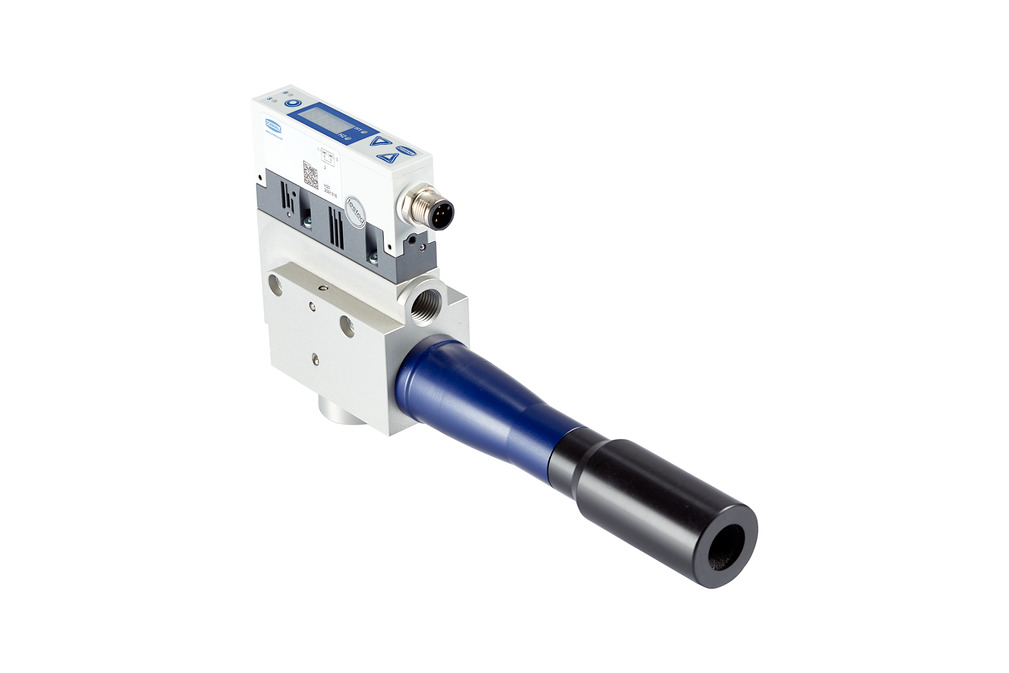

紧凑型弹射器SCPSc-L / SCPSi-L
  • 气动连接（1）和（5）
  • 安装孔(2)
  • 显示和控制元件：SCPS-L（带条形图显示）和SSCPSc-L / SCPSi-L（带显示）(3)
  • 通过M12-5插头(4个)进行中央电源连接
  • 一体化的多级喷嘴(6)，带固定帽和插入式消音器(7)
  • 排气口 (8)
  • 吸力最高可达323升/分
  • 最大真空：90％
公制       帝国
本产品的匹配文档可在本节中找到。

证件

语种

产品系列概述
English
产品系列概述
Deutsch
产品系列概述
Español
产品系列概述
Français
产品系列概述
Italiano
产品系列概述
Polski
产品系列概述
Türkçe
产品系列概述
Pусский
产品系列概述
日本語
产品系列概述
中国
产品系列概述
한국어
产品系列概述
Suomalainen
产品系列概述
Nederlands
产品系列概述
Česky
产品系列概述
Hrvatski
产品系列概述
Slovenščina
产品系列概述
Srpski
产品系列概述
Tiếng Việt

按如下条件筛选

真空度 [%]
-
最大抽吸速率 [l/min]
-
喷嘴尺寸
控制
标记
材质性能

结果  1 至 10 个 12 项目

SCPSc-L HV 3-16 NO M12-5 PNP
新

SCPSc-L HV 3-16 NO M12-5 PNP

物料号: 10.02.02.07517
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
控制常开
电气连接M12-5
形状PNP 开关
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
控制常开
电气连接M12-5
形状PNP 开关
SCPSc-L HV 3-16 NC M12-5 PNP
新

SCPSc-L HV 3-16 NC M12-5 PNP

物料号: 10.02.02.07516
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
控制常闭
电气连接M12-5
形状PNP 开关
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
控制常闭
电气连接M12-5
形状PNP 开关
SCPSc-L HV 3-20 NO M12-5 PNP
新

SCPSc-L HV 3-20 NO M12-5 PNP

物料号: 10.02.02.07519
形状高真空
喷嘴尺寸3-20
最大抽吸速率323 l/min
耗气量 (吸气)172 l/min
噪音等级 空载81 dB(A)
控制常开
电气连接M12-5
形状PNP 开关
形状高真空
喷嘴尺寸3-20
最大抽吸速率323 l/min
耗气量 (吸气)172 l/min
噪音等级 空载81 dB(A)
控制常开
电气连接M12-5
形状PNP 开关
SCPSc-L HV 3-20 NC M12-5 PNP
新

SCPSc-L HV 3-20 NC M12-5 PNP

物料号: 10.02.02.07518
形状高真空
喷嘴尺寸3-20
最大抽吸速率323 l/min
耗气量 (吸气)172 l/min
噪音等级 空载81 dB(A)
控制常闭
电气连接M12-5
形状PNP 开关
形状高真空
喷嘴尺寸3-20
最大抽吸速率323 l/min
耗气量 (吸气)172 l/min
噪音等级 空载81 dB(A)
控制常闭
电气连接M12-5
形状PNP 开关
SCPSi-L HV 3-16 NO M12-5
Schmalz Connect

SCPSi-L HV 3-16 NO M12-5

物料号: 10.02.02.06052
带多级喷嘴的紧凑型喷射器。 和IO-Link功能，具有 最高吸力
Schmalz Connect
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常开
电气连接5针M12公插头
电气连接M12-5
防护等级 IPIP 65 (带插头)
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常开
电气连接5针M12公插头
电气连接M12-5
防护等级 IPIP 65 (带插头)
SCPSi-L HV 3-16 NC M12-5
Schmalz Connect

SCPSi-L HV 3-16 NC M12-5

物料号: 10.02.02.06051
带多级喷嘴的紧凑型喷射器。 和IO-Link功能，具有 最高吸力
Schmalz Connect
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常闭
电气连接5针M12公插头
电气连接M12-5
防护等级 IPIP 65 (带插头)
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常闭
电气连接5针M12公插头
电气连接M12-5
防护等级 IPIP 65 (带插头)
SCPSi-L HV 3-20 NO M12-5
Schmalz Connect

SCPSi-L HV 3-20 NO M12-5

物料号: 10.02.02.06050
带多级喷嘴的紧凑型喷射器。 和IO-Link功能，具有 最高吸力
Schmalz Connect
形状高真空
喷嘴尺寸3-20
最大抽吸速率323 l/min
耗气量 (吸气)172 l/min
噪音等级 空载81 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常开
电气连接5针M12公插头
电气连接M12-5
防护等级 IPIP 65 (带插头)
形状高真空
喷嘴尺寸3-20
最大抽吸速率323 l/min
耗气量 (吸气)172 l/min
噪音等级 空载81 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常开
电气连接5针M12公插头
电气连接M12-5
防护等级 IPIP 65 (带插头)
SCPSi-L HV 3-20 NC M12-5
Schmalz Connect

SCPSi-L HV 3-20 NC M12-5

物料号: 10.02.02.05827
带多级喷嘴的紧凑型喷射器。 和IO-Link功能，具有 最高吸力
Schmalz Connect
形状高真空
喷嘴尺寸3-20
最大抽吸速率323 l/min
耗气量 (吸气)172 l/min
噪音等级 空载81 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常闭
电气连接5针M12公插头
电气连接M12-5
防护等级 IPIP 65 (带插头)
形状高真空
喷嘴尺寸3-20
最大抽吸速率323 l/min
耗气量 (吸气)172 l/min
噪音等级 空载81 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常闭
电气连接5针M12公插头
电气连接M12-5
防护等级 IPIP 65 (带插头)
SCPS-L HV 3-16 NO M12-5 PNP

SCPS-L HV 3-16 NO M12-5 PNP

物料号: 10.02.02.06057
集成式真空发生器
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常开
电气连接5针M12公插头
电气连接M12-5
连接方式G1/4"
形状PNP 开关
防护等级 IPIP 65 (带插头)
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常开
电气连接5针M12公插头
电气连接M12-5
连接方式G1/4"
形状PNP 开关
防护等级 IPIP 65 (带插头)
SCPS-L HV 3-16 NC M12-5 PNP

SCPS-L HV 3-16 NC M12-5 PNP

物料号: 10.02.02.06058
集成式真空发生器
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常闭
电气连接5针M12公插头
电气连接M12-5
连接方式G1/4"
形状PNP 开关
防护等级 IPIP 65 (带插头)
形状高真空
喷嘴尺寸3-16
最大抽吸速率227 l/min
耗气量 (吸气)102 l/min
噪音等级 空载80 dB(A)
工作压力范围4.0 ... 6.0 bar
控制常闭
电气连接5针M12公插头
电气连接M12-5
连接方式G1/4"
形状PNP 开关
防护等级 IPIP 65 (带插头)
