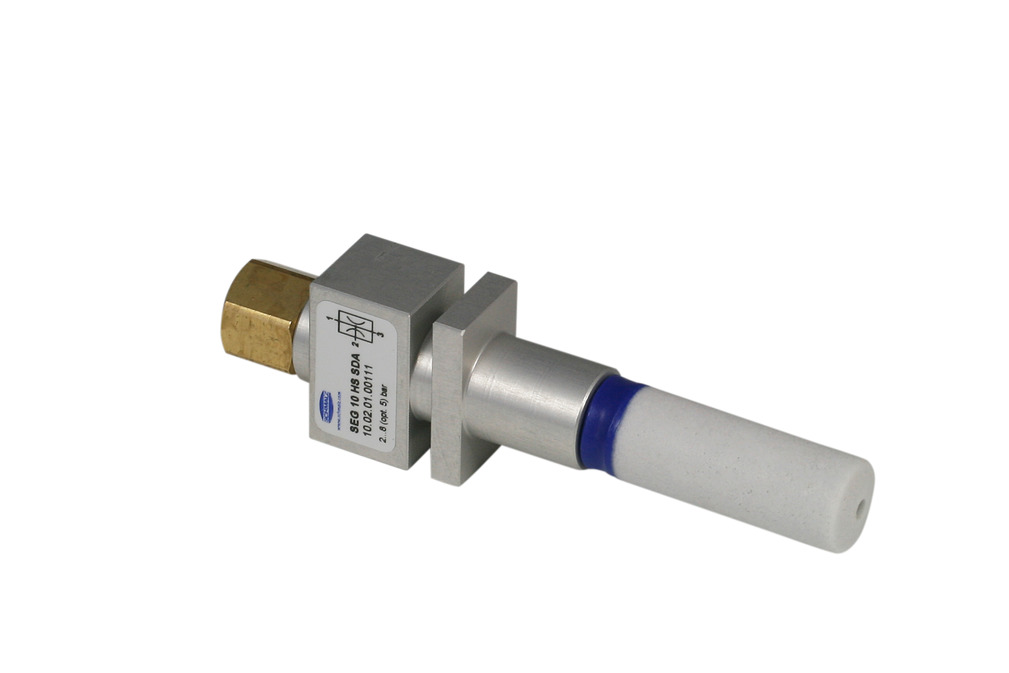

SEG 10 HS SDA

物料号: 10.02.01.00111

基本型真空发生器，通用款

SEG 10 HS SDA
喷嘴直径1 mm
形状用于高真空工作压力
其它功能軸向消音器
最大抽吸速率34 l/min
耗气量 (吸气)49 l/min
SEG 10 HS SDA

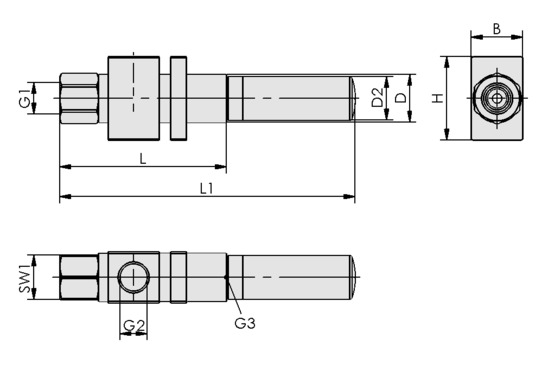

属性 价值
B 16 mm
D 15 mm
D2 15 mm
G1 G1/8"-F
G2 G1/8"-F
G3 G1/8"-F
H 26 mm
L 57 mm
L1 97 mm
SW1 14 mm
属性 价值
喷嘴直径 1 mm
真空度 85 %
最大抽吸速率 34 l/min
最大抽吸速率 2 m³/h
最大抽吸速率 1.20 cfm
耗气量 (吸气) 49 l/min
耗气量 (吸气) 2.90 m³/h
耗气量 (吸气) 1.73 cfm
噪音等级 空载 75 dB(A)
噪音等级 吸附工件 68 dB(A)
工作压力范围 3.0 ... 6.0 bar
工作压力范围 43.5 ... 87.0
最佳压力 5 bar
最佳压力 72.50 psi
软管内径 2 mm
软管内径 4 mm
环境温度 -10 ... 80 °C
自重 50 g
产品系列 SEG


注：空气消耗量：在最佳工作压力下 软管内径：最大长度为2米。
公制       帝国
本产品的匹配文档可在本节中找到。

证件

语种

操作说明书
English
操作说明书
Deutsch
操作说明书
Español
操作说明书
Français
操作说明书
Italiano
操作说明书
Polski
操作说明书
Türkçe
操作说明书
Pусский
操作说明书
한국어
操作说明书
Suomalainen
操作说明书
Nederlands
操作说明书
Česky
操作说明书
Hrvatski
操作说明书
Slovenščina
操作说明书
Srpski
操作说明书
Tiếng Việt
文件也有完整的英文版本。

证件

语种

操作说明书
English English

辅料

VFI CN8/6 50
VFI CN8/6 50
10.07.01.00245
连接方式气管 8/6 带螺母
过滤精度50 µm
VFI 6/4 50
VFI 6/4 50
schmalz-select
10.07.01.00328
连接方式气管 6/4
过滤精度50 µm
VFT G1/8-IG 80
VFT G1/8-IG 80
10.07.01.00116
连接方式G1/8"-F
形状短过滤器插件
公称流速45 l/min
公称流速2.7 m³/h
过滤精度80 µm
SEG 10 HS
SEG 10 HS
10.02.01.00247
喷嘴直径1 mm
形状用于高真空工作压力
最大抽吸速率34 l/min
耗气量 (吸气)49 l/min
VS-V-W-D PNP K 3C-D
VS-V-W-D PNP K 3C-D
10.06.02.00678
测量范围-1,0 ... 0,0 bar
形状立方体，数字显示
形状PNP 开关
电气连接电缆
输入/输出2 数字
显示屏显示屏 3 色 / 2 行
防护等级 IPIP 40
VS-P10-W-D PNP K 3C-D
VS-P10-W-D PNP K 3C-D
10.06.02.00680
测量范围0,0 ... 10,0 bar
形状立方体，数字显示
形状PNP 开关
电气连接电缆
输入/输出2 数字
显示屏显示屏 3 色 / 2 行
防护等级 IPIP 40

订单信息: SEG 10 HS SDA

基本型真空发生器SEG按照即连即用标准出厂。
