SBP HV 3 07 13 KU > 真空产生装置 | Schmalz

基本型真空发生器，通用款

SBP HV 3 07 13 KU

SBP HV 3 07 13 KU

SBP HV 3 07 13 KU

SBP HV 3 07 13 KU

SBP HV 3 07 13 KU

SBP HV 3 07 13 KU

高效

形状	高真空
发生器级数	3
喷嘴直径	0.7 mm
尺寸	13
真空度	85 %
最大抽吸速率	76.8 l/min
耗气量 (吸气)	23.5 l/min
材质	塑料

SBP HV 3 07 13 KU

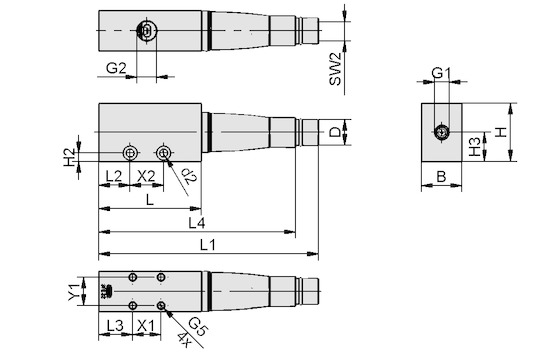

属性	价值
B	23 mm
d2	4.20 mm
D	14.20 mm
G1	G1/8"-F
G2	G1/4"-F
G5	M4-F
H	33 mm
H2	5.50 mm
H3	16.50 mm
L	46.50 mm
L1	99 mm
L2	14 mm
L3	16.50 mm
L4	83 mm
SW2	8 mm
X1	14 mm
X2	19 mm
Y1	14 mm

属性	价值
喷嘴直径	0.70 mm
发生器级数	3
真空度	85 %
最大抽吸速率	76.80 l/min
耗气量 (吸气)	1.45 m³/h
耗气量 (吸气)	23.50 l/min
噪音等级空载	70 dB(A)
噪音等级吸附工件	61 dB(A)
工作压力范围	2,0 - 6,0 bar
软管内径	4 mm
软管内径	6 mm
自重	62.40 g
环境温度	0 ... 60 °C
工作压力范围	29.0 - 87.0
最大抽吸速率	2.712 cfm
耗气量 (吸气)	0.829 cfm
产品系列	SBP-HV-HF-KU

公制帝国
