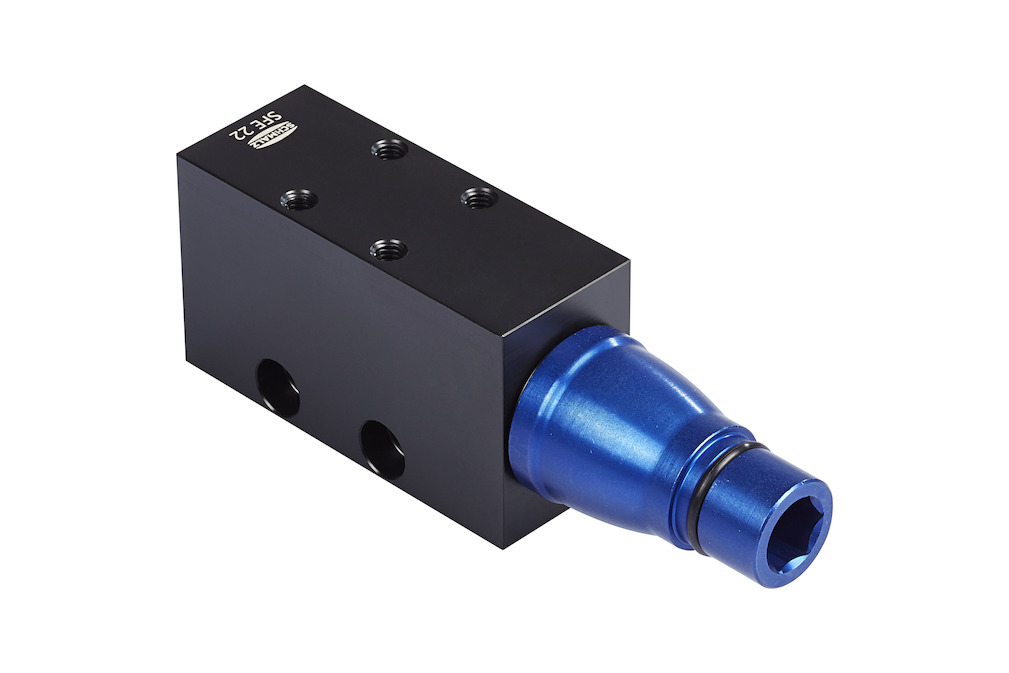

SBP HF 2 13 22 KU > 真空产生装置 | Schmalz

基本型真空发生器，通用款

SBP HF 2 13 22 KU

SBP HF 2 13 22 KU

SBP HF 2 13 22 KU

SBP HF 2 13 22 KU

SBP HF 2 13 22 KU

SBP HF 2 13 22 KU

高效

形状	高流量
发生器级数	2
喷嘴直径	1.3 mm
尺寸	22
真空度	61 %
最大抽吸速率	175.3 l/min
耗气量 (吸气)	74 l/min
材质	塑料

SBP HF 2 13 22 KU

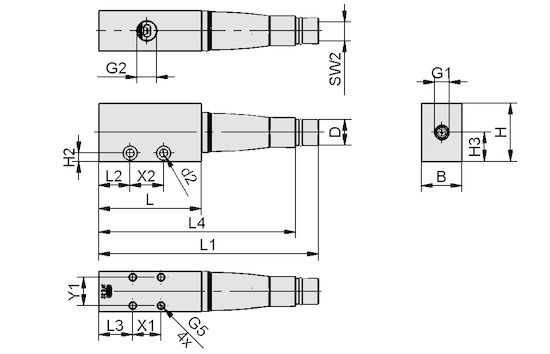

属性	价值
B	31.50 mm
d2	6.20 mm
D	20 mm
G1	G1/4"-F
G2	G3/8"-F
G5	M6-F
H	45 mm
H2	6.50 mm
H3	22.50 mm
L	80 mm
L1	131 mm
L2	24.50 mm
L3	26.50 mm
L4	113 mm
SW2	12 mm
X1	22 mm
X2	26 mm
Y1	22 mm

属性	价值
喷嘴直径	1.30 mm
发生器级数	2
真空度	61 %
最大抽吸速率	175.30 l/min
耗气量 (吸气)	4.55 m³/h
耗气量 (吸气)	74 l/min
噪音等级空载	84 dB(A)
噪音等级吸附工件	75 dB(A)
工作压力范围	2,0 - 6,0 bar
软管内径	6 mm
软管内径	12 mm
自重	188.90 g
环境温度	0 ... 60 °C
工作压力范围	29.0 - 87.0
最大抽吸速率	6.19 cfm
耗气量 (吸气)	2.613 cfm
产品系列	SBP-HV-HF-KU

公制帝国
