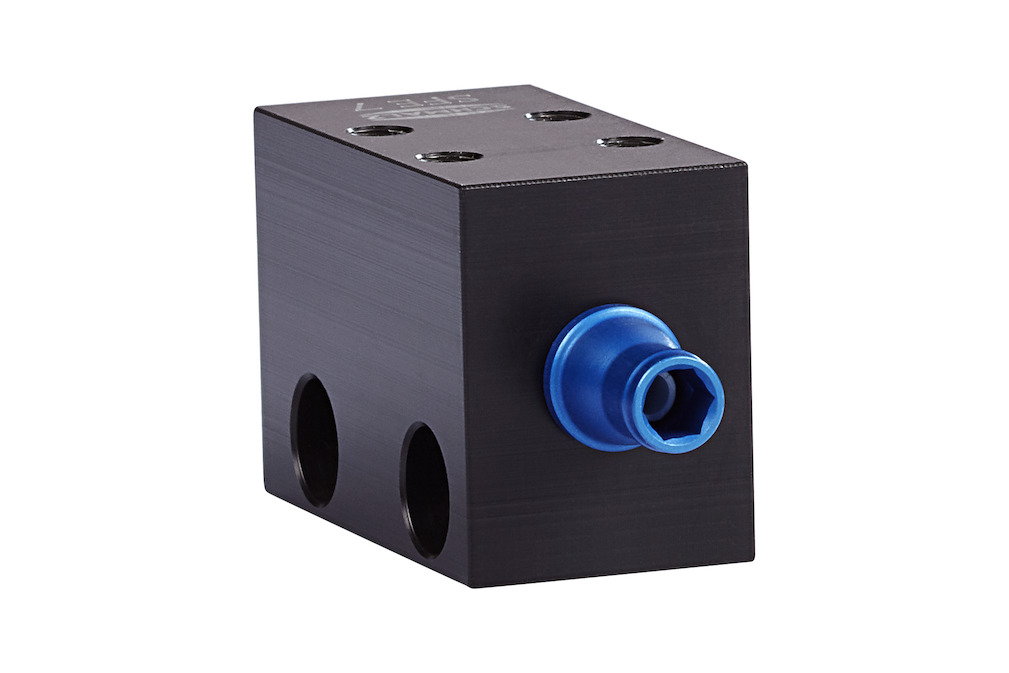

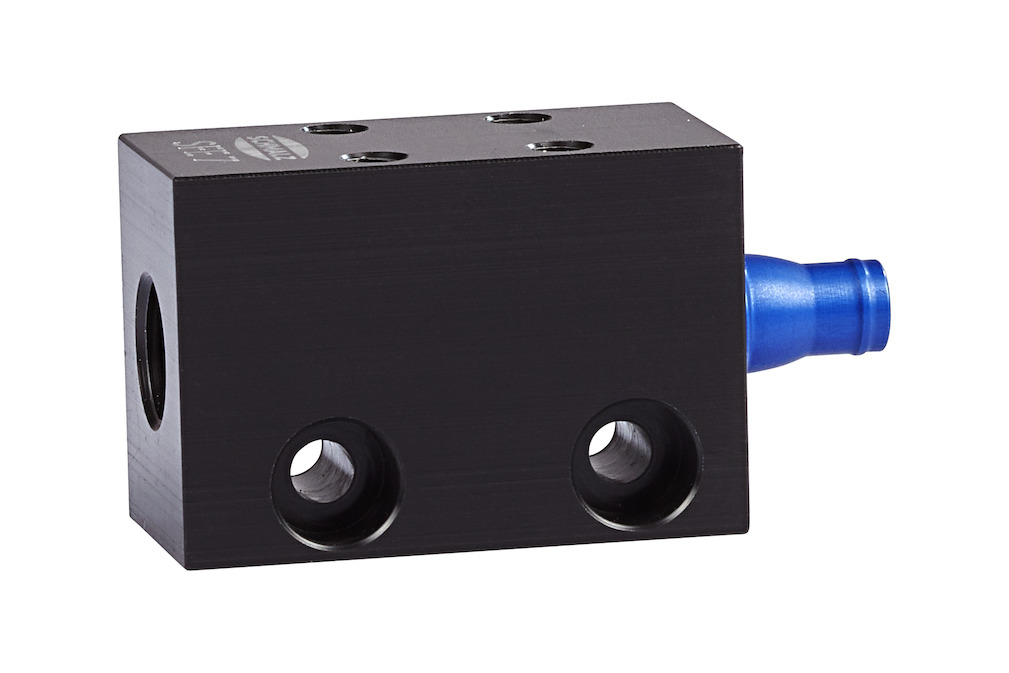

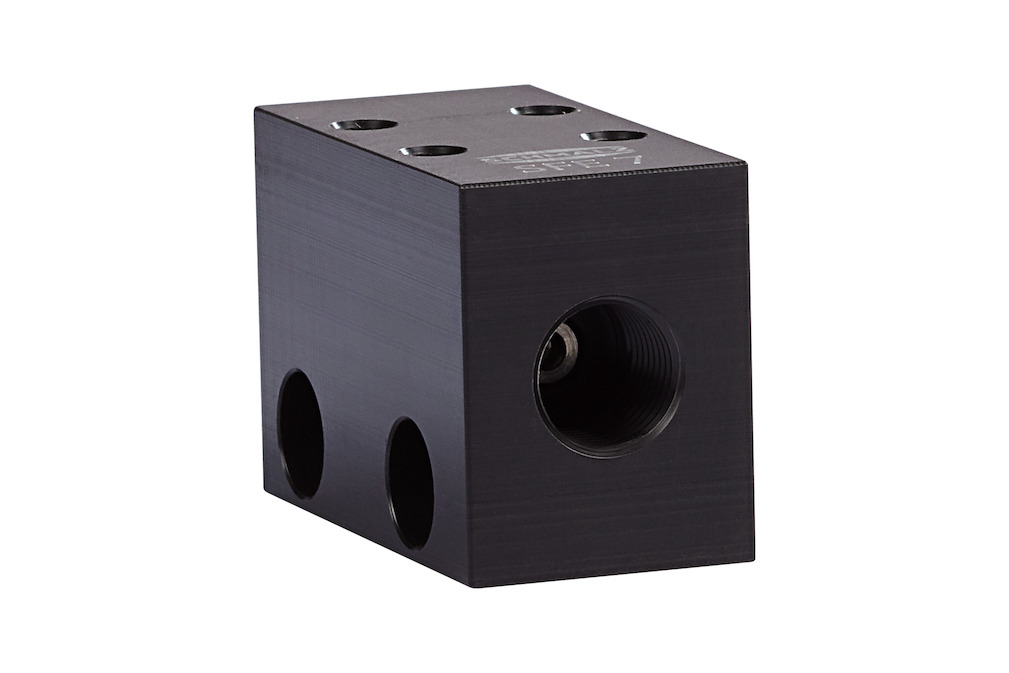

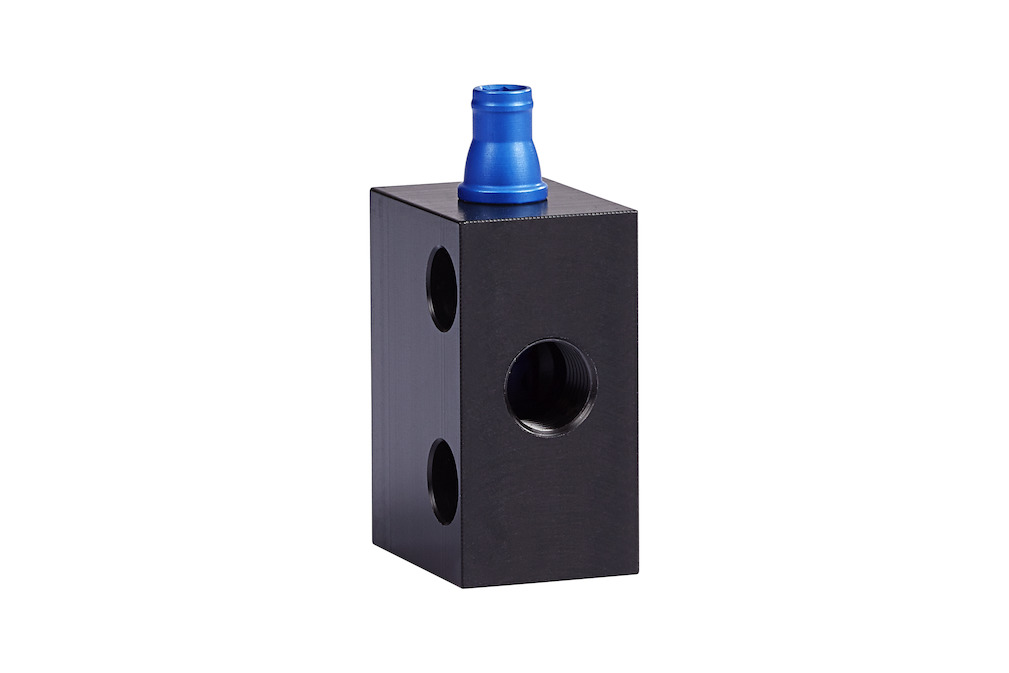

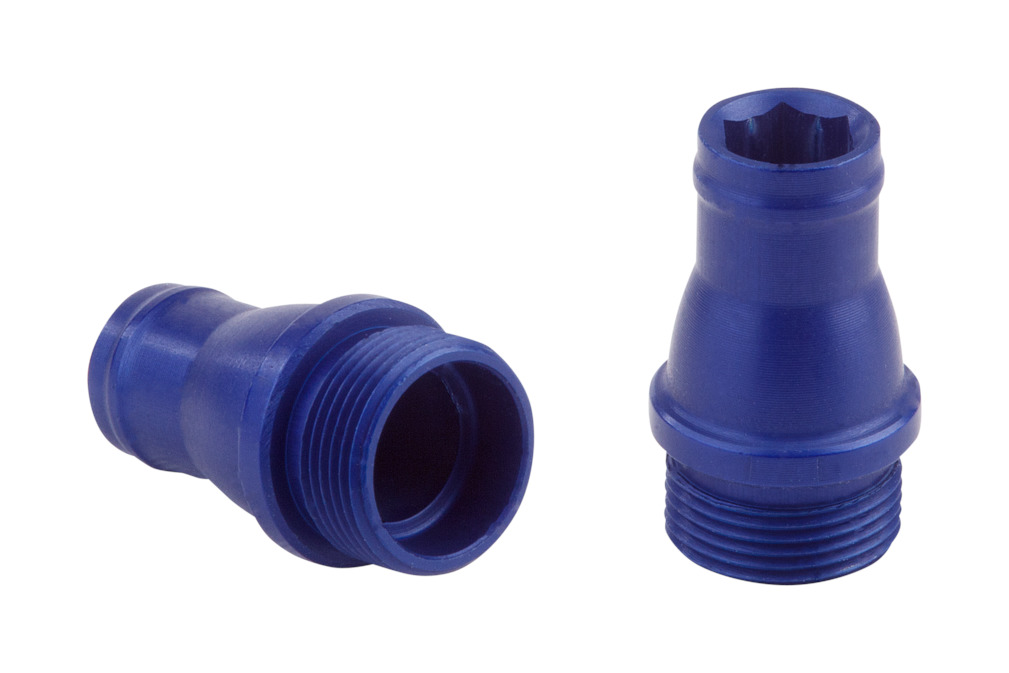

SBP HF 2 03 7 KU > 真空产生装置 | Schmalz

基本型真空发生器，通用款

SBP HF 2 03 7 KU

SBP HF 2 03 7 KU

SBP HF 2 03 7 KU

SBP HF 2 03 7 KU

SBP HF 2 03 7 KU

SBP HF 2 03 7 KU

高效

形状	高流量
发生器级数	2
喷嘴直径	0.3 mm
尺寸	7
真空度	55 %
最大抽吸速率	15.3 l/min
耗气量 (吸气)	5 l/min
材质	塑料

SBP HF 2 03 7 KU

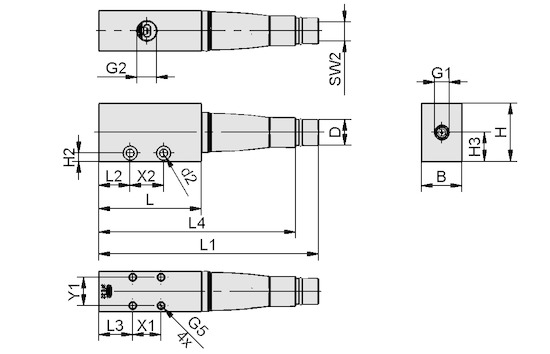

属性	价值
B	19 mm
d2	4.20 mm
D	6 mm
G1	G1/8"-F
G2	G1/8"-F
G5	M4-F
H	25 mm
H2	5 mm
H3	12.50 mm
L	36.50 mm
L1	47.50 mm
L2	10 mm
L3	13.50 mm
SW2	4 mm
X1	12 mm
X2	19 mm
Y1	12 mm

属性	价值
喷嘴直径	0.30 mm
发生器级数	2
真空度	55 %
最大抽吸速率	15.30 l/min
耗气量 (吸气)	0.30 m³/h
耗气量 (吸气)	5 l/min
噪音等级空载	63 dB(A)
噪音等级吸附工件	54 dB(A)
工作压力范围	2,0 - 6,0 bar
软管内径	2 mm
软管内径	4 mm
自重	21.30 g
环境温度	0 ... 60 °C
工作压力范围	29.0 - 87.0
最大抽吸速率	0.54 cfm
耗气量 (吸气)	0.176 cfm
产品系列	SBP-HV-HF-KU
