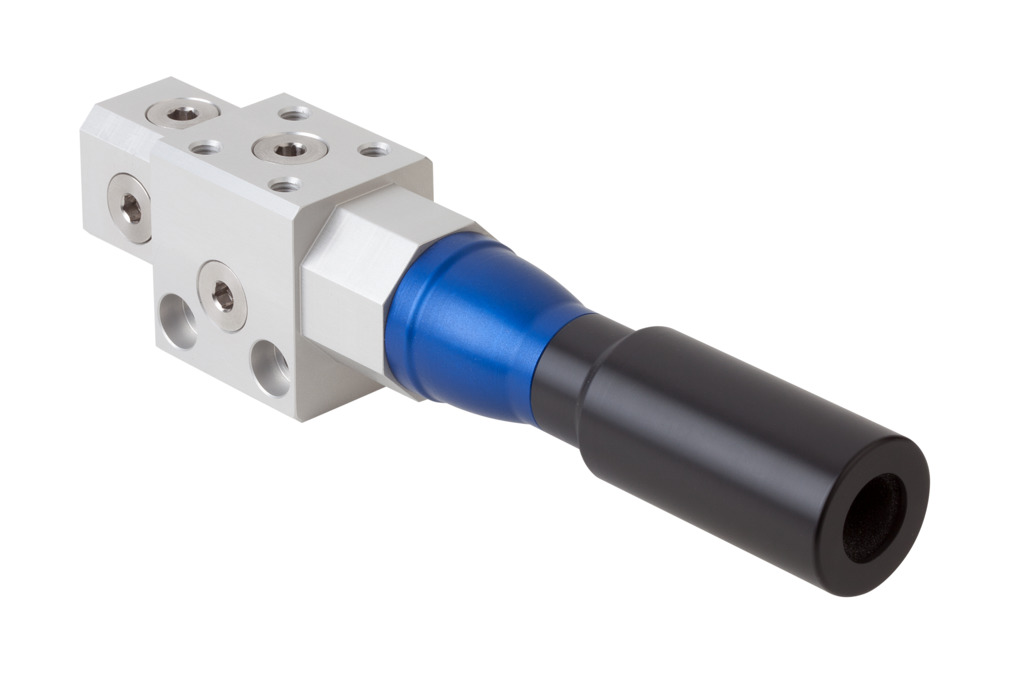

SBP HV 2 16 22 SD > 真空产生装置 | Schmalz

基本型真空发生器，通用款

SBP HV 2 16 22 SD

高效

形状	高真空
发生器级数	2
喷嘴直径	1.6 mm
尺寸	22
真空度	90 %
最佳压力	4 bar
最大抽吸速率	152.6 l/min
耗气量 (吸气)	103 l/min
其它功能	消音器

SBP HV 2 16 22 SD

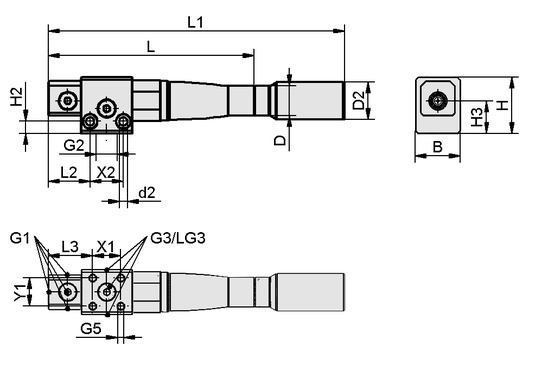

属性	价值
B	35 mm
D	23 mm
D2	29 mm
d2	6.40 mm
G1	G1/4"-F
G2	G3/8"-F
G3	G1/4"-F
G5	M6-F
H	44 mm
H2	9.50 mm
H3	25.50 mm
L	120.50 mm
L1	191 mm
L2	32.50 mm
L3	34.50 mm
LG3	7 mm
X1	22 mm
X2	26 mm
Y1	22 mm

属性	价值
喷嘴直径	1.60 mm
发生器级数	2
真空度	90 %
最大抽吸速率	9.39 m³/h
最大抽吸速率	152.60 l/min
耗气量 (吸气)	6.34 m³/h
耗气量 (吸气)	103 l/min
噪音等级空载	77 dB(A)
噪音等级吸附工件	63 dB(A)
工作压力范围	2.0 ... 6.0 bar
最佳压力	4 bar
软管内径	6 mm
软管内径	12 mm
自重	276.60 g
环境温度	0 ... 60 °C
工作压力范围	29.0 ... 87.0
最佳压力	58 psi
最大抽吸速率	5.388 cfm
耗气量 (吸气)	3.637 cfm
产品系列	SBP-HV-HF
