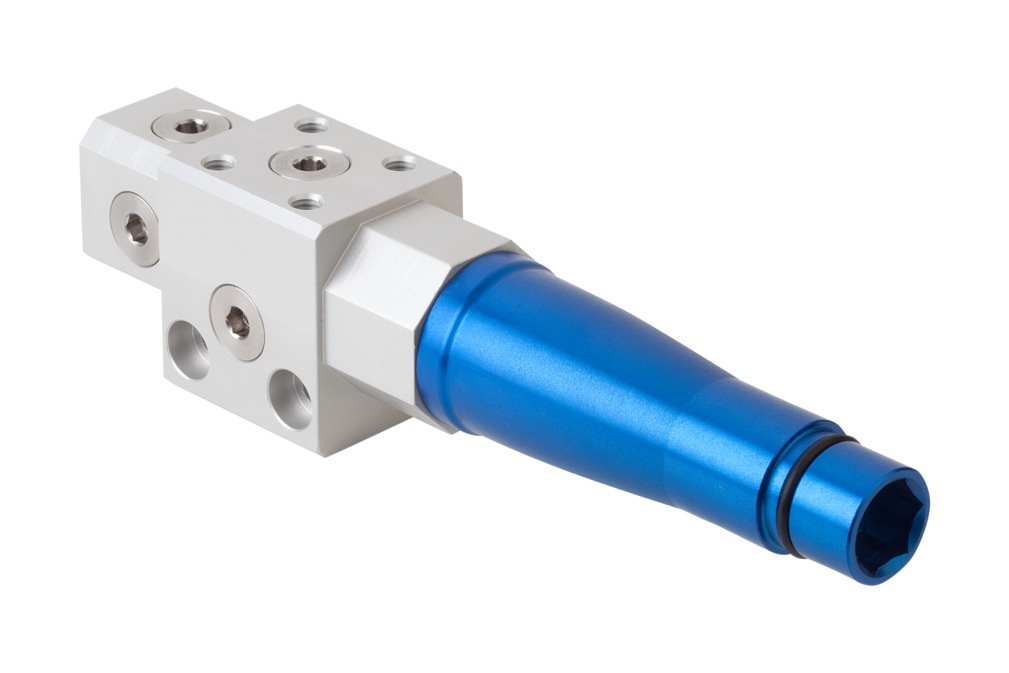

SBP HV 3 16 22 S

物料号: 10.02.01.01728

基本型真空发生器，通用款

SBP HV 3 16 22 S
高效
形状高真空
发生器级数3
喷嘴直径1.6 mm
尺寸22
真空度90 %
最佳压力4 bar
最大抽吸速率228.2 l/min
耗气量 (吸气)103 l/min
形状带安全阀
SBP HV 3 16 22 S
属性 价值
B 35 mm
D 20 mm
d2 6.40 mm
G1 G1/4"-F
G2 G3/8"-F
G3 G1/4"-F
G5 M6-F
H 44 mm
H2 9.50 mm
H3 25.50 mm
L 160.50 mm
L1 178.50 mm
L2 32.50 mm
L3 34.50 mm
LG3 7 mm
SW2 14 mm
X1 22 mm
X2 26 mm
Y1 22 mm
属性 价值
喷嘴直径 1.60 mm
发生器级数 3
真空度 90 %
最大抽吸速率 13.70 m³/h
最大抽吸速率 228.20 l/min
耗气量 (吸气) 6.34 m³/h
耗气量 (吸气) 103 l/min
噪音等级 空载 80 dB(A)
噪音等级 吸附工件 72 dB(A)
工作压力范围 2.0 ... 6.0 bar
最佳压力 4 bar
软管内径 6 mm
软管内径 12 mm
自重 280 g
环境温度 0 ... 60 °C
工作压力范围 29.0 ... 87.0
最佳压力 58 psi
最大抽吸速率 8.058 cfm
耗气量 (吸气) 3.637 cfm
产品系列 SBP-HV-HF
公制       帝国
本产品的匹配文档可在本节中找到。

证件

语种

操作说明书
English
操作说明书
Deutsch
操作说明书
Español
操作说明书
Français
操作说明书
Italiano
操作说明书
Polski
操作说明书
Türkçe
操作说明书
Pусский
操作说明书
한국어
操作说明书
Suomalainen
操作说明书
Nederlands
操作说明书
Česky
操作说明书
Hrvatski
操作说明书
Slovenščina
操作说明书
Srpski
操作说明书
Tiếng Việt
文件也有完整的英文版本。

证件

语种

操作说明书
English English

订单信息: SBP HV 3 16 22 S

基本的喷射器SBP-HV/HF是作为一个随时可以连接的组件提供的。
