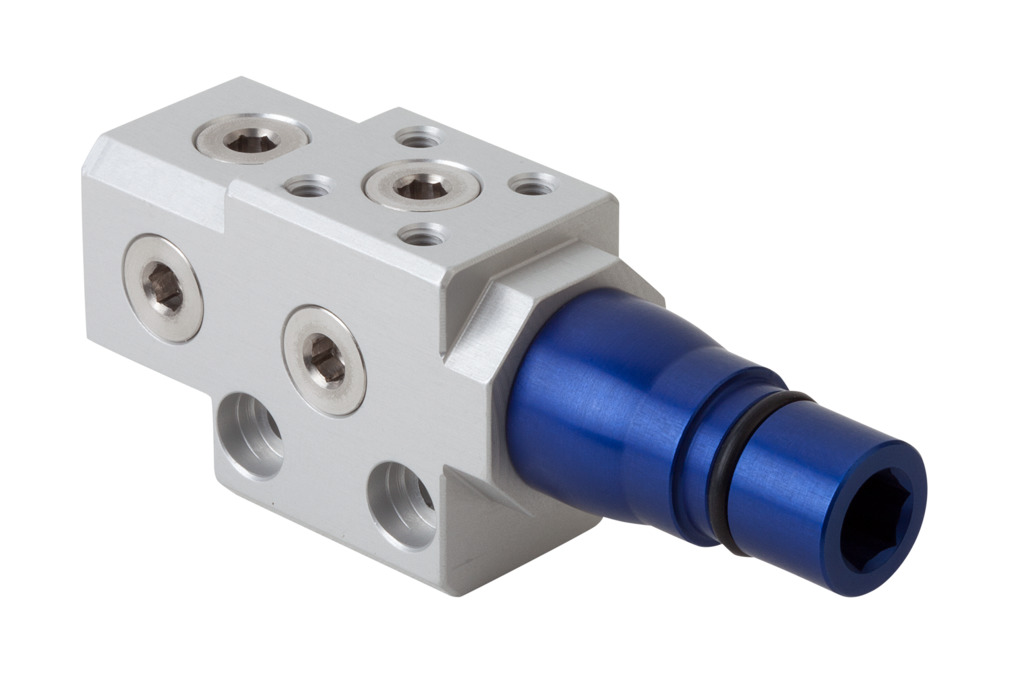

SBP HV 2 07 13 S > 真空产生装置 | Schmalz

基本型真空发生器，通用款

SBP HV 2 07 13 S

高效

形状	高真空
发生器级数	2
喷嘴直径	0.7 mm
尺寸	13
真空度	85 %
最佳压力	4 bar
最大抽吸速率	37.5 l/min
耗气量 (吸气)	23.5 l/min
形状	带安全阀

SBP HV 2 07 13 S

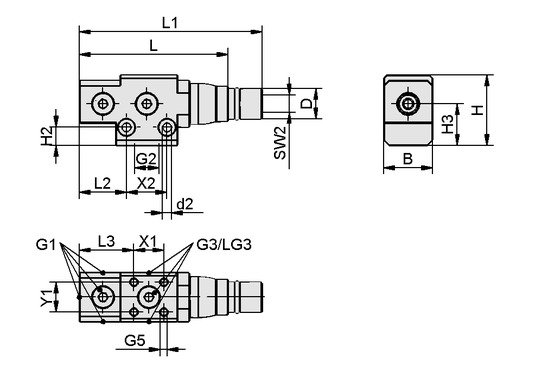

属性	价值
B	23 mm
D	14.20 mm
d2	4.20 mm
G1	G1/8"-F
G2	G1/4"-F
G3	G1/8"-F
G5	M4-F
H	33 mm
H2	8.50 mm
H3	19.50 mm
L	69.50 mm
L1	85.50 mm
L2	22 mm
L3	25.50 mm
LG3	5.50 mm
SW2	8 mm
X1	14 mm
X2	19 mm
Y1	14 mm

属性	价值
喷嘴直径	0.70 mm
发生器级数	2
真空度	85 %
最大抽吸速率	2.30 m³/h
最大抽吸速率	37.50 l/min
耗气量 (吸气)	1.45 m³/h
耗气量 (吸气)	23.50 l/min
噪音等级空载	72 dB(A)
噪音等级吸附工件	62 dB(A)
工作压力范围	2.0 ... 6.0 bar
最佳压力	4 bar
软管内径	4 mm
软管内径	6 mm
自重	84.90 g
环境温度	0 ... 60 °C
工作压力范围	29.0 ... 87.0
最佳压力	58 psi
最大抽吸速率	1.324 cfm
耗气量 (吸气)	0.829 cfm
产品系列	SBP-HV-HF
