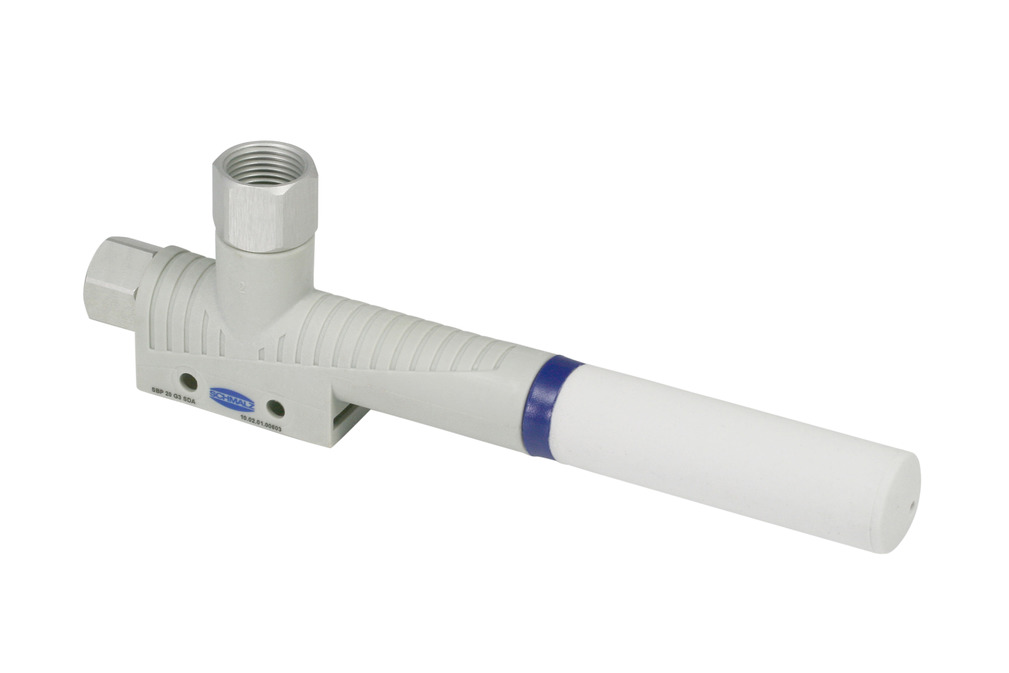

SBP 25 G03 SDA

物料号: 10.02.01.00604

基本型真空发生器，通用款

SBP 25 G03 SDA
喷嘴直径2.5 mm
其它功能軸向消音器
真空度85 %
连接方式G1/4"(1)-G3/8"(2)
最佳压力4.5 bar
最大抽吸速率215 l/min
耗气量 (吸气)311 l/min
SBP 25 G03 SDA
属性 价值
B 20 mm
d 4.20 mm
D 20 mm
G1 G1/4"-F
G2 G3/8"-F
H 39 mm
H1 53.50 mm
H2 5.20 mm
H3 17 mm
L 86.50 mm
L1 175.50 mm
L2 24.50 mm
L3 13 mm
L4 12.50 mm
LG1 9 mm
LG2 10 mm
SW1 17 mm
SW2 19 mm
X1 20 mm
属性 价值
喷嘴直径 2.50 mm
真空度 85 %
最大抽吸速率 12.90 m³/h
最大抽吸速率 215 l/min
耗气量 (吸气) 18.70 m³/h
耗气量 (吸气) 311 l/min
噪音等级 空载 78 dB(A)
噪音等级 吸附工件 70 dB(A)
工作压力范围 3.0 ... 6.0 bar
最佳压力 4.50 bar
软管内径 6 mm
软管内径 7 mm
环境温度 0 ... 60 °C
工作压力范围 43.5 ... 87.0
最大抽吸速率 7.592 cfm
耗气量 (吸气) 10.982 cfm
自重 50 g
产品系列 SBP


注：空气消耗量：在最佳工作压力下 软管内径：最大长度为2米。
