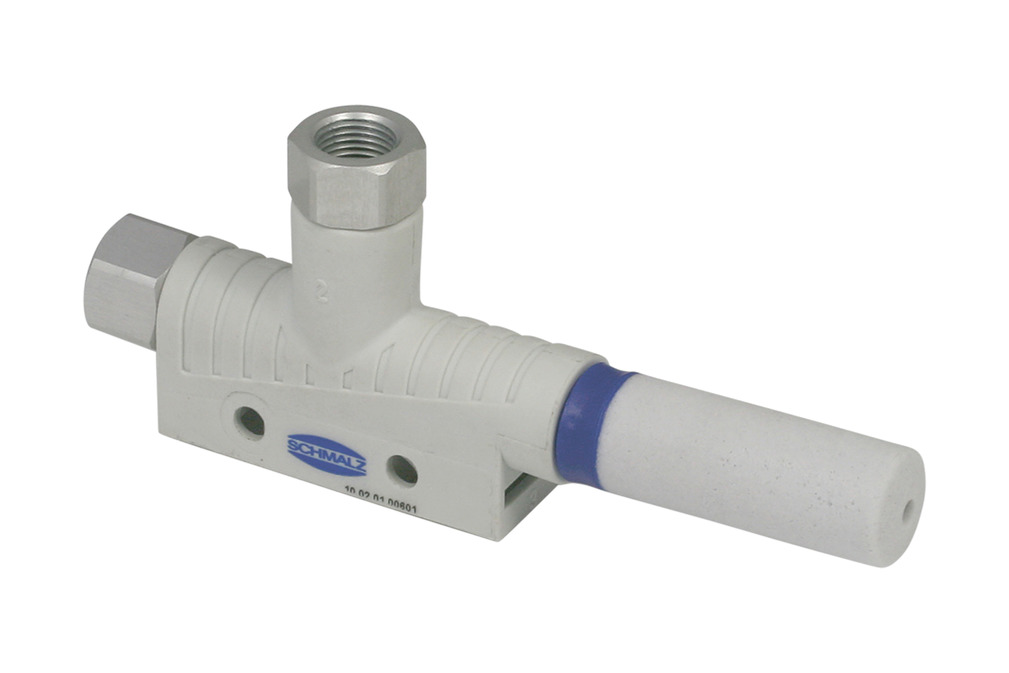

SBP 10 G02 SDA

物料号: 10.02.01.00601

基本型真空发生器，通用款

SBP 10 G02 SDA
喷嘴直径1 mm
其它功能軸向消音器
真空度85 %
连接方式G1/8"(1)-G1/8"(2)
最佳压力4.5 bar
最大抽吸速率37.7 l/min
耗气量 (吸气)48 l/min
SBP 10 G02 SDA

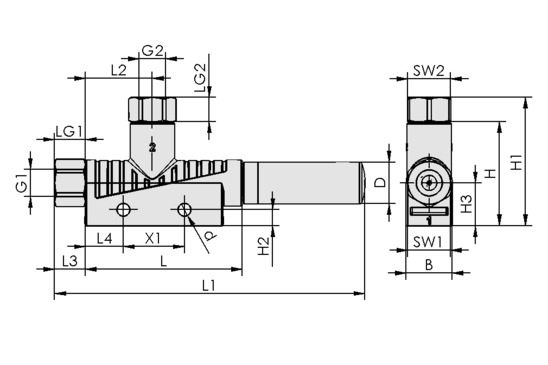

属性 价值
B 15 mm
d 4.20 mm
D 14 mm
G1 G1/8"-F
G2 G1/8"-F
H 34 mm
H1 42 mm
H2 5.20 mm
H3 14 mm
L 51.50 mm
L1 102 mm
L2 22 mm
L3 10 mm
L4 12.50 mm
LG1 8 mm
LG2 8 mm
SW1 14 mm
SW2 14 mm
X1 20 mm
属性 价值
喷嘴直径 1 mm
真空度 85 %
最大抽吸速率 2.30 m³/h
最大抽吸速率 37.70 l/min
耗气量 (吸气) 2.90 m³/h
耗气量 (吸气) 48 l/min
噪音等级 空载 65 dB(A)
噪音等级 吸附工件 59 dB(A)
工作压力范围 3.0 ... 6.0 bar
最佳压力 4.50 bar
软管内径 4 mm
软管内径 6 mm
环境温度 0 ... 60 °C
工作压力范围 43.5 ... 87.0
最大抽吸速率 1.331 cfm
耗气量 (吸气) 1.695 cfm
自重 22 g
产品系列 SBP


注：空气消耗量：在最佳工作压力下 软管内径：最大长度为2米。
公制       帝国
本产品的匹配文档可在本节中找到。

证件

语种

操作说明书
English
操作说明书
Deutsch
操作说明书
Español
操作说明书
Français
操作说明书
Italiano
操作说明书
Polski
操作说明书
Türkçe
操作说明书
Pусский
操作说明书
한국어
操作说明书
Suomalainen
操作说明书
Nederlands
操作说明书
Česky
操作说明书
Hrvatski
操作说明书
Slovenščina
操作说明书
Srpski
操作说明书
Tiếng Việt
文件也有完整的英文版本。

证件

语种

操作说明书
English English

辅料

BEF-PL 110x44.5x3 SBP
BEF-PL 110x44.5x3 SBP
10.02.01.00511
长 L110 mm
宽 B44.5 mm
高度 H3 mm
应用基本型真空发生器 SBP
SET SBP M4-IG
SET SBP M4-IG
10.02.01.00769
长 L50 mm
宽 B14 mm
应用基本型真空发生器 SBP
型号M4-IG
VFI CN8/6 50
VFI CN8/6 50
10.07.01.00245
连接方式气管 8/6 带螺母
过滤精度50 µm
VFI 6/4 50
VFI 6/4 50
schmalz-select
10.07.01.00328
连接方式气管 6/4
过滤精度50 µm
VFT G1/8-IG 80
VFT G1/8-IG 80
10.07.01.00116
连接方式G1/8"-F
形状短过滤器插件
公称流速45 l/min
公称流速2.7 m³/h
过滤精度80 µm
SEG 10 HS
SEG 10 HS
10.02.01.00247
喷嘴直径1 mm
形状用于高真空工作压力
最大抽吸速率34 l/min
耗气量 (吸气)49 l/min
VS-V-W-D PNP K 3C-D
VS-V-W-D PNP K 3C-D
10.06.02.00678
测量范围-1,0 ... 0,0 bar
形状立方体，数字显示
形状PNP 开关
电气连接电缆
输入/输出2 数字
显示屏显示屏 3 色 / 2 行
防护等级 IPIP 40
VS-P10-W-D PNP K 3C-D
VS-P10-W-D PNP K 3C-D
10.06.02.00680
测量范围0,0 ... 10,0 bar
形状立方体，数字显示
形状PNP 开关
电气连接电缆
输入/输出2 数字
显示屏显示屏 3 色 / 2 行
防护等级 IPIP 40

产品推荐

真空/压缩空气管 VSL
真空/压缩空气管 VSL
  • 外径/内径从4/2至85/75
  • 材质：PA, PE, PU, PVC
×
真空/压缩空气管 VSL
由PA、PE、PU或PVC材料制成的真空/压缩空气软管，可选硬PVC螺旋、钢丝螺旋或织物内衬增强管。
扁平吸盘 SUF
扁平吸盘 SUF
  • 直径：1至100毫米
  • 材料：NBR, NBR-ESD, SI, SI-CO, HT1
×
扁平吸盘 SUF
通用吸盘，用于快速拾取和放置表面光滑或略显粗糙的平面工件。
波纹吸盘 FSGA(1.5折）
波纹吸盘 FSGA(1.5折）
  • 直径: 2至78 mm
  • 材质：HT1, NBR, NBR-ESD, NK, SI, SI-CO, SI-MD, SI-HD
  • 插入式螺纹接头
×
波纹吸盘 FSGA(1.5折）
1.5折圆形通用吸盘，多种材料可选，可满足多种使用要求。

订单信息: SBP 10 G02 SDA

基本型真空发生器SBP按照即连即用标准出厂。
