SBP 10 S02 SDA

物料号: 10.02.01.00565

基本型真空发生器，通用款

SBP 10 S02 SDA
喷嘴直径1 mm
其它功能軸向消音器
真空度85 %
连接方式气管 D6(1)-D8(2)
最佳压力4.5 bar
最大抽吸速率37.7 l/min
耗气量 (吸气)48 l/min
SBP 10 S02 SDA

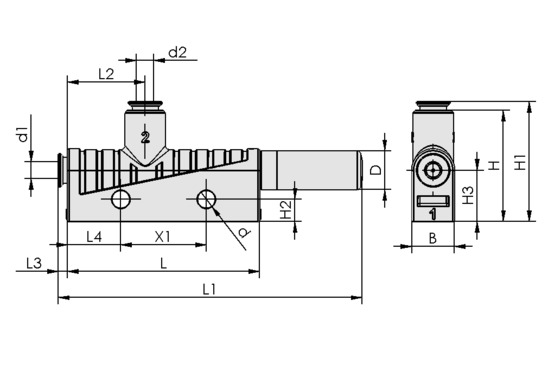

属性 价值
B 15 mm
d 4.20 mm
d1 6 mm
d2 8 mm
D 14 mm
H 34 mm
H1 40 mm
H2 5.20 mm
H3 14 mm
L 51.50 mm
L1 97 mm
L2 22 mm
L3 5.50 mm
L4 12.50 mm
X1 20 mm
属性 价值
喷嘴直径 1 mm
真空度 85 %
最大抽吸速率 2.30 m³/h
最大抽吸速率 37.70 l/min
耗气量 (吸气) 2.90 m³/h
耗气量 (吸气) 48 l/min
噪音等级 空载 65 dB(A)
噪音等级 吸附工件 59 dB(A)
工作压力范围 3.0 ... 6.0 bar
最佳压力 4.50 bar
软管内径 4 mm
软管内径 6 mm
环境温度 0 ... 60 °C
工作压力范围 43.5 ... 87.0
最大抽吸速率 1.331 cfm
耗气量 (吸气) 1.695 cfm
自重 22 g
产品系列 SBP


注：空气消耗量：在最佳工作压力下 软管内径：最大长度为2米。
