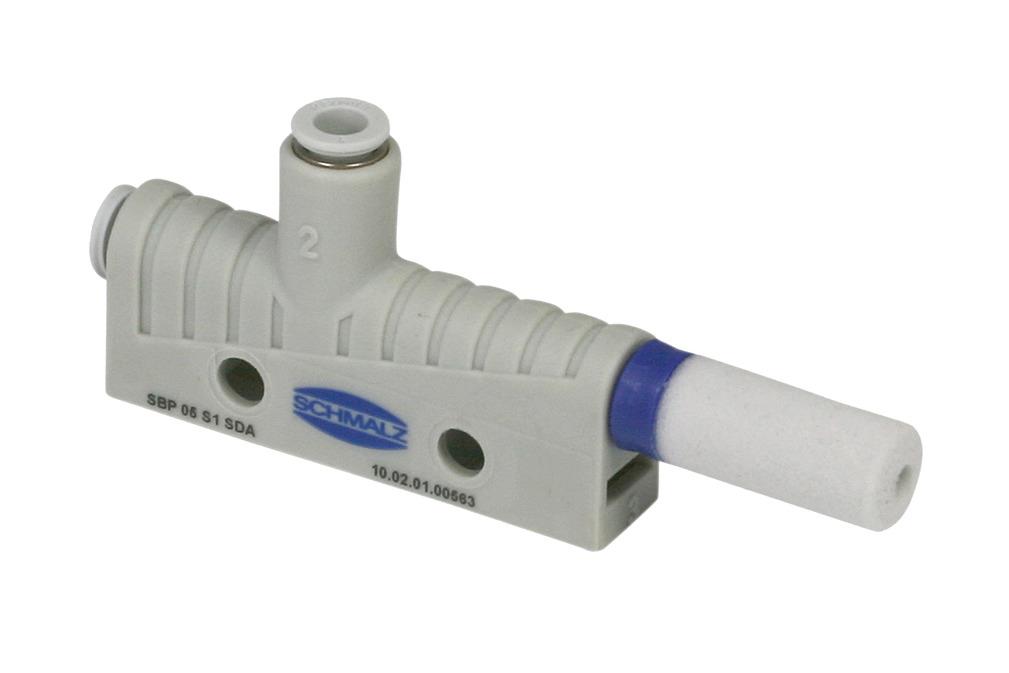

SBP 05 S01 SDA

物料号: 10.02.01.00563

基本型真空发生器，通用款

SBP 05 S01 SDA
喷嘴直径0.5 mm

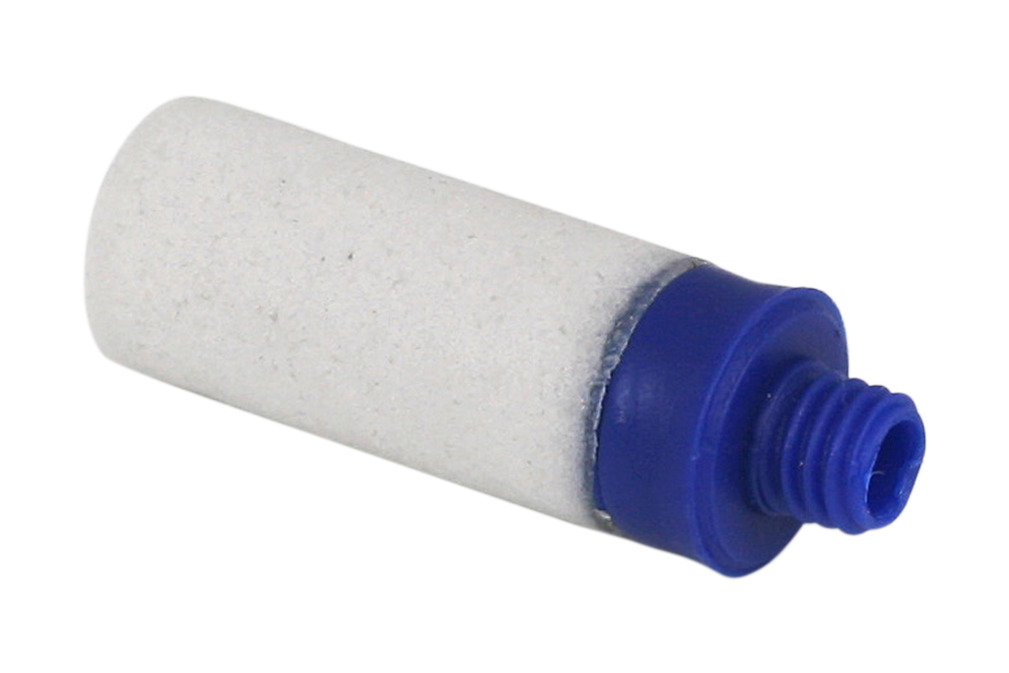

其它功能軸向消音器
真空度85 %
连接方式气管 D4(1)-D4(2)
最佳压力4.5 bar
最大抽吸速率8 l/min
耗气量 (吸气)13.5 l/min
SBP 05 S01 SDA

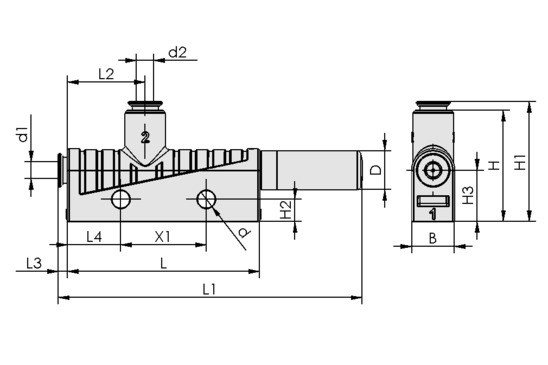

属性 价值
B 10 mm
d 4.20 mm
d1 4 mm
d2 4 mm
D 9 mm
H 26 mm
H1 28 mm
H2 5.20 mm
H3 12 mm
L 45 mm
L1 71 mm
L2 18 mm
L3 2 mm
L4 12.50 mm
X1 20 mm
属性 价值
喷嘴直径 0.50 mm
真空度 85 %
最大抽吸速率 0.50 m³/h
最大抽吸速率 8 l/min
耗气量 (吸气) 0.80 m³/h
耗气量 (吸气) 13.50 l/min
噪音等级 空载 58 dB(A)
噪音等级 吸附工件 53 dB(A)
工作压力范围 3.0 ... 6.0 bar
最佳压力 4.50 bar
软管内径 2 mm
软管内径 2 mm
环境温度 0 ... 60 °C
工作压力范围 43.5 ... 87.0
最大抽吸速率 0.282 cfm
耗气量 (吸气) 0.476 cfm
自重 7.50 g
产品系列 SBP


注：空气消耗量：在最佳工作压力下 软管内径：最大长度为2米。
公制       帝国
本产品的匹配文档可在本节中找到。

证件

语种

操作说明书
English
操作说明书
Deutsch
操作说明书
Español
操作说明书
Français
操作说明书
Italiano
操作说明书
Polski
操作说明书
Türkçe
操作说明书
Pусский
操作说明书
한국어
操作说明书
Suomalainen
操作说明书
Nederlands
操作说明书
Česky
操作说明书
Hrvatski
操作说明书
Slovenščina
操作说明书
Srpski
操作说明书
Tiếng Việt
文件也有完整的英文版本。

证件

语种

操作说明书
English English

产品推荐

真空/压缩空气管 VSL
真空/压缩空气管 VSL
  • 外径/内径从4/2至85/75
  • 材质：PA, PE, PU, PVC
×
真空/压缩空气管 VSL
由PA、PE、PU或PVC材料制成的真空/压缩空气软管，可选硬PVC螺旋、钢丝螺旋或织物内衬增强管。
扁平吸盘 SUF
扁平吸盘 SUF
  • 直径：1至100毫米
  • 材料：NBR, NBR-ESD, SI, SI-CO, HT1
×
扁平吸盘 SUF
通用吸盘，用于快速拾取和放置表面光滑或略显粗糙的平面工件。

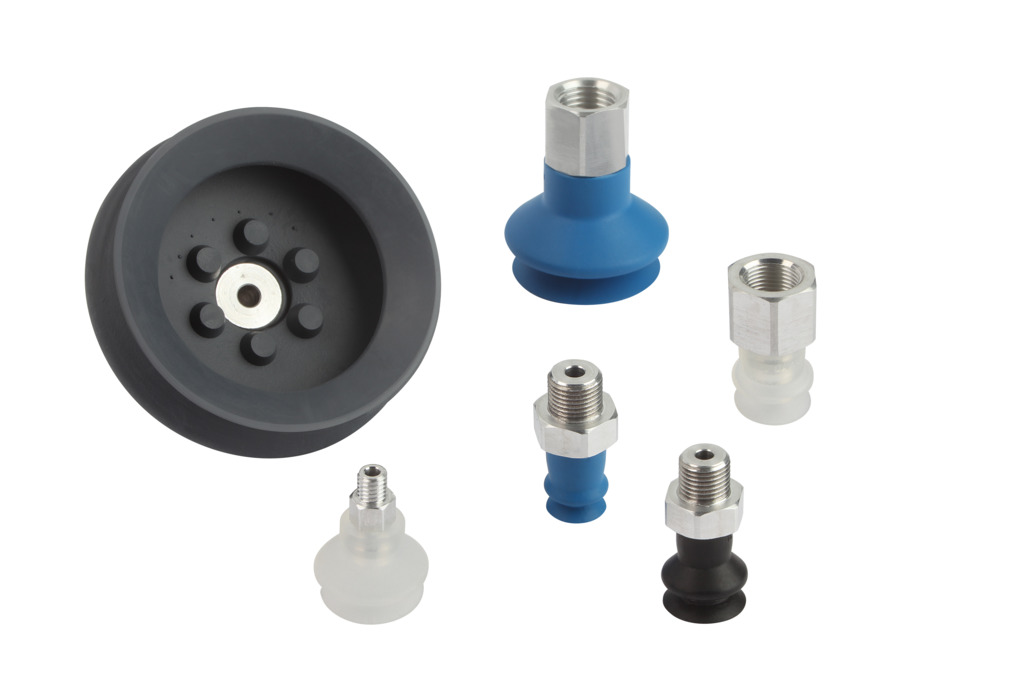

波纹吸盘 FSGA(1.5折）
