磁性吸盘 SGM-HPm

  • 带永磁体的特殊吸盘，用于安全搬运铁磁体工件，例如穿孔板
  • 以搬运薄工件时的最大夹持力搬运铁磁体工件

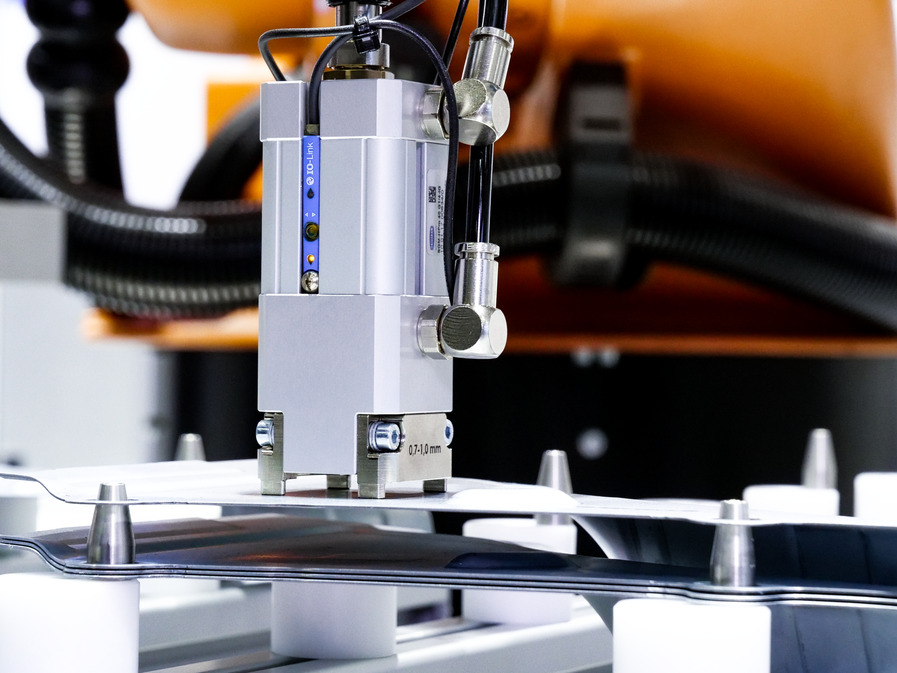

  • 针对不同板材厚度的堆叠工艺，例如在车身制造流程中
  • 适用于拥有 3D 形状表面的工件，能够精确夹持住孔的边缘
产品亮点
  • 即使在断电的情况下，也可以通过永磁体安全进行吸取
  • 吸取薄工件时的高夹持力
  • 全面的附件和传感器，适用于车身制造流程中的所有常见应用
  • 结构坚固，适合用于焊接单元中
  • 灵活度高，在侧面也可以进行工装连接
磁性吸盘 SGM-HPm

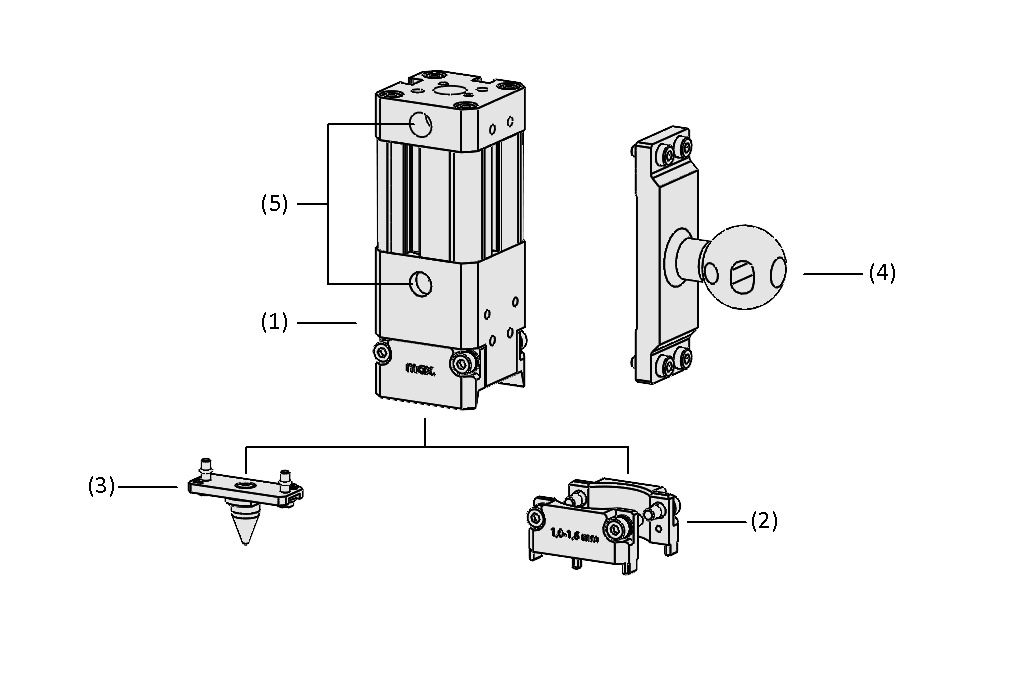

  • 带永磁体和吸取元件 (1) 的坚固铝制外壳
  • 双稳态设计：在压缩空气连接 (5) 断电时，磁铁位置保持在“抓取”或“放下”
  • 通过顶部和两侧的螺纹固定吸盘；可选配 Schmalz 夹持系统 HTS (4)
  • 选配的吸取元件适用于拥有不同厚度或 3D 表面 (2) 的板材

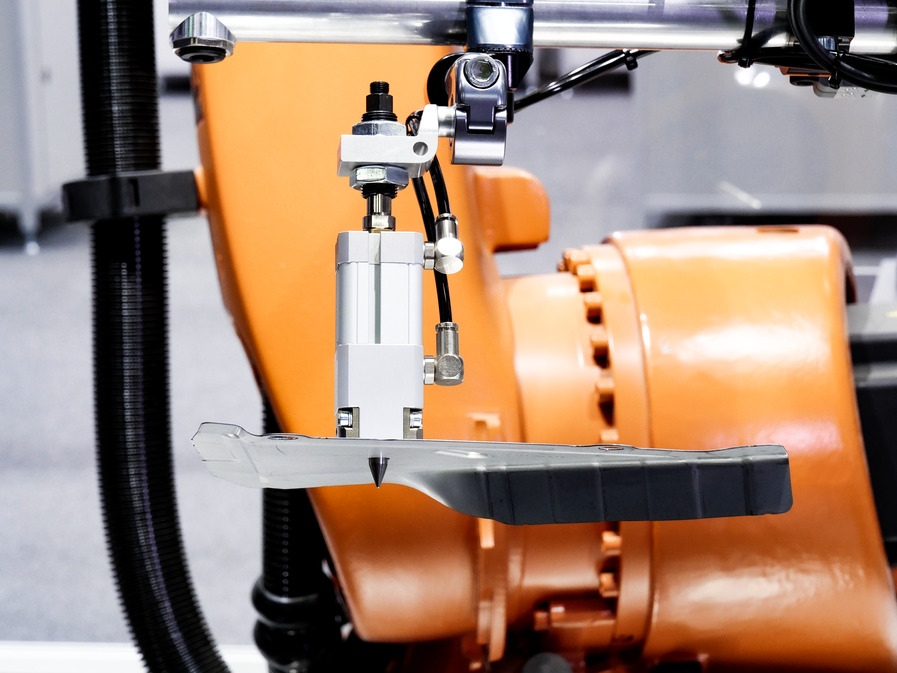

  • 选配的定心销 (3) 能够精确夹持住孔的边缘
  • 选配的接近开关适用于开关状态检测、部件控制或双张检测；安装在外壳槽口中
  • 直径：30mm和40mm
  • 最大夹持力（工件厚度为 2 mm 时）：387 N
  • 吸取薄工件时的高夹持力
