SGM-HT-HP 30 G1/8-IG

物料号: 10.01.17.00397

磁性吸盘，搬运多孔金属板

SGM-HT-HP 30 G1/8-IG
高效
插座G1/8"-F
工作压力范围2.5 ... 6.0 bar
最大吸持力（带摩擦环）80 N
最大吸持力120 N
SGM-HT-HP 30 G1/8-IG

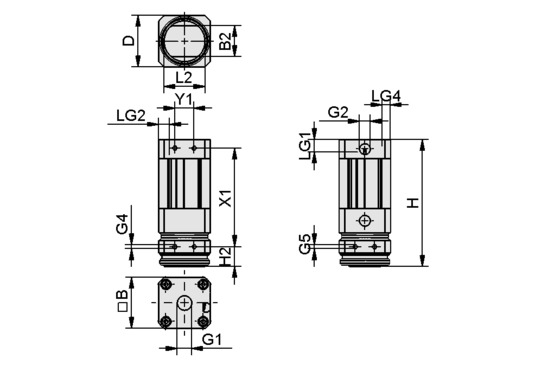

属性 价值
B 30.10 mm
B2 15 mm
D 26.90 mm
G1 G1/8"-F
G2 G1/8"-F
G4 M4-F
G5 M4-F
H 99.20 mm
H2 15.50 mm
L2 20.50 mm
LG1 6 mm
LG2 6 mm
LG4 5 mm
X1 74 mm
Y1 12 mm


注：无摩擦环（体育场形）的夹持器接触面的尺寸约为D×B2；有摩擦环（圆形）的尺寸为D。
属性 价值
最大吸持力 120 N
最大吸持力（带摩擦环） 80 N
最大吸持力下板材厚度 2 mm
吸持力（2mm板材） 120 N
吸持力（2mm板材，带摩擦环） 80 N
残磁力 0.30 N
工作压力范围 2.5 ... 6.0 bar
安装位置 BEL
控制 双稳态
最高工件温度 350 °C
环境温度 5 ... 150 °C
自重 215 g
产品系列 SGM-HP-HT


注：所述保持力为最佳条件下的静态数据（主要取决于材料和表面处理）。系统设计必须采用S=3的安全系数。保持力SGM-HT-HP在20°C时，使用温度最高可达350°C（取决于工艺条件），在温度影响下，保持力最多降低30%。
本产品的匹配文档可在本节中找到。

证件

语种

操作说明书
English
操作说明书
Deutsch
操作说明书
Español
操作说明书
Français
操作说明书
Italiano
操作说明书
Polski
操作说明书
Türkçe
操作说明书
Pусский
操作说明书
한국어
操作说明书
Suomalainen
操作说明书
Nederlands
操作说明书
Česky
操作说明书
Hrvatski
操作说明书
Slovenščina
操作说明书
Srpski
操作说明书
Tiếng Việt
操作说明概要
English
操作说明概要
Deutsch
操作说明概要
Español
操作说明概要
Français
操作说明概要
Italiano
操作说明概要
Polski
操作说明概要
Türkçe
操作说明概要
Pусский
操作说明概要
한국어
操作说明概要
Suomalainen
操作说明概要
Nederlands
操作说明概要
Česky
操作说明概要
Hrvatski
操作说明概要
Slovenščina
操作说明概要
Srpski
操作说明概要
Tiếng Việt
欧盟符合性声明
Nederlands
文件也有完整的英文版本。

证件

语种

操作说明书
English English
操作说明概要
English English

辅料

HTS-A2 SGM-HP 30/40 OP
HTS-A2 SGM-HP 30/40 OP
10.01.17.00567
连接1螺栓接口 Ø19mm
应用磁性吸盘 SGM-HP
尺寸30/40
HTS-A3 SGM-HP 30/40 OP
HTS-A3 SGM-HP 30/40 OP
10.01.17.00557
连接1球头 28.5 mm
应用磁性吸盘 SGM-HP
尺寸30/40
HTS-A5 SGM-HP 30/40 OP
HTS-A5 SGM-HP 30/40 OP
10.01.17.00563
连接1球头 32 mm
应用磁性吸盘 SGM-HP
尺寸30/40
HPS-SGM-HP 2M8 30/40 OP
HPS-SGM-HP 2M8 30/40 OP
10.01.17.00651
应用磁性吸盘 SGM-HP
连接12 个 M8 螺钉
尺寸30/40
形状单件式
SCHUTZ SGM-30 ST
SCHUTZ SGM-30 ST
10.01.17.00522
应用磁性吸盘
尺寸30
材质钢

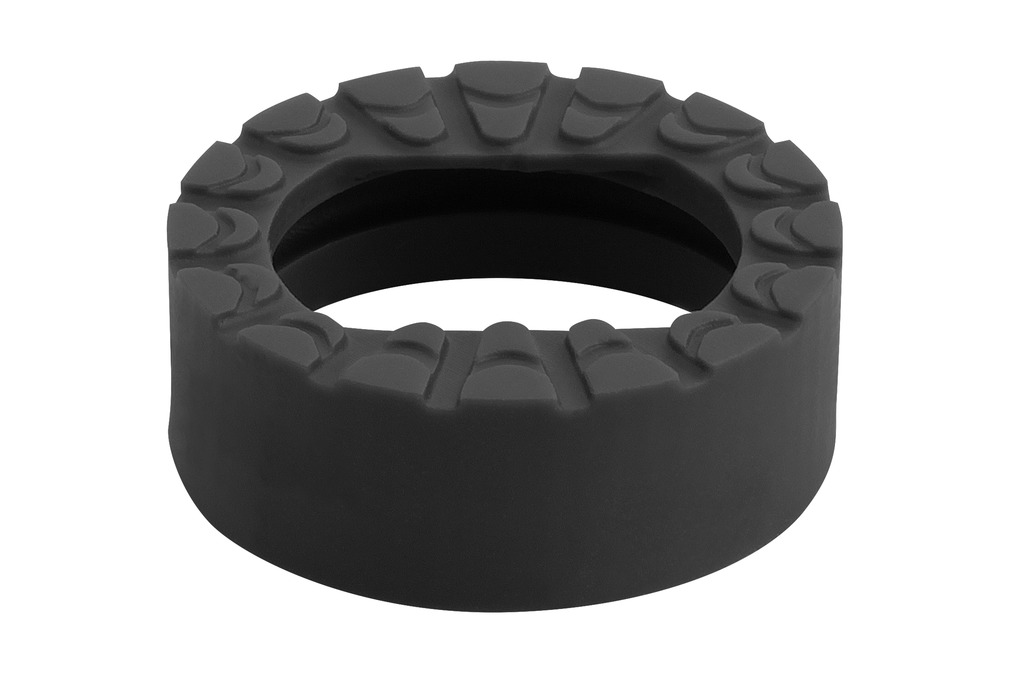

REIB-RING SGM-HT-HP 30 HT2-65
REIB-RING SGM-HT-HP 30 HT2-65
10.01.17.00410
应用磁性吸盘 SGM-HT-HP
尺寸30
外径 D29.5 mm
内径 d20.5 mm
ADP-E-TRI 30/40 SET
ADP-E-TRI 30/40 SET
10.01.17.00421
形状三角形
最小工件直径10 mm
最大工件直径20 mm
ADP-E-UNI 30/40 SET
ADP-E-UNI 30/40 SET
10.01.17.00423
形状矩形
STV-GE G1/8-AG 6 HT
STV-GE G1/8-AG 6 HT
10.08.02.00389
螺纹 G1G1/8"-M
软管外径6 mm
材质黄铜
环境温度-50 ... 200 °C
外径 D11.6 mm
长 L19 mm
STV-W G1/8-AG 6 HT
STV-W G1/8-AG 6 HT
10.08.02.00391
螺纹 G1G1/8"-M
软管外径6 mm
材质黄铜
环境温度-50 ... 200 °C
长 L22.5 mm
VSL 6-4 PTFE MI-TR
VSL 6-4 PTFE MI-TR
10.07.09.00157
外径 D6 mm
内径 d4 mm
最长长度50 m
材质聚四氟乙烯
最小安装半径35 mm
工作压力范围-0.95 ... 10.00 bar
环境温度-190 ... 260 °C

订单信息: SGM-HT-HP 30 G1/8-IG

磁性吸盘SGM-HP/-HT经装配成一体后供货，该订购编号包含：



  • 供货时已安装磁性吸盘 SGM-HP/-HT。产品包括：
  • SGM-HP 型吸盘带有 PU 摩擦环 – 拥有不同的直径规格
  • SGM-HT 型吸盘 – 钢制吸取表面，坚固耐用 – 拥有不同的直径规格
  • PU 材质的摩擦环（仅适用于 SGM-HP）
  • 可选的 HT2 材质的摩擦环（仅适用于 SGM-HT）



可选的接近开关（仅适用于 SGM-HP）可提供的备件：PU 摩擦环适用于 SGM-HP

可提供的附件：接近开关、支架系统、容纳适配器 (ADP)、摩擦环 HT2、保护元件
