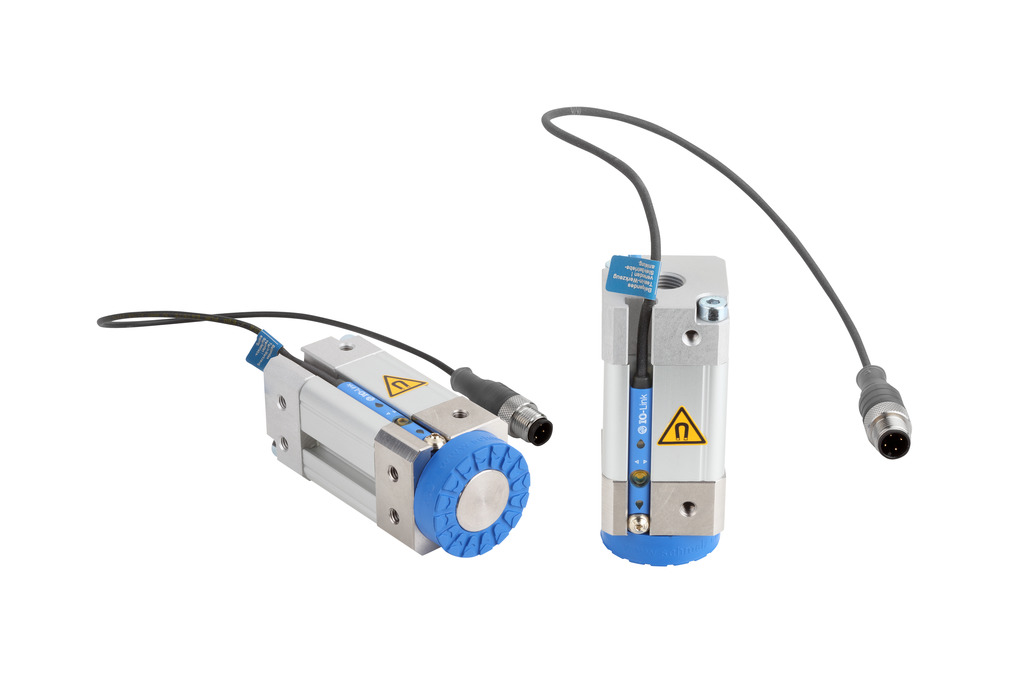

SGM-HD-S 30 G1/8-IG PNP

物料号: 10.01.17.00352

磁性吸盘，搬运多孔金属板

SGM-HD-S 30 G1/8-IG PNP
尺寸30
插座G1/8"-F
最大吸持力（带摩擦环）35 N
工作压力范围3.5 ... 6.0 bar
其它功能传感器 PNP
电气连接4针M12公插头
SGM-HD-S 30 G1/8-IG PNP

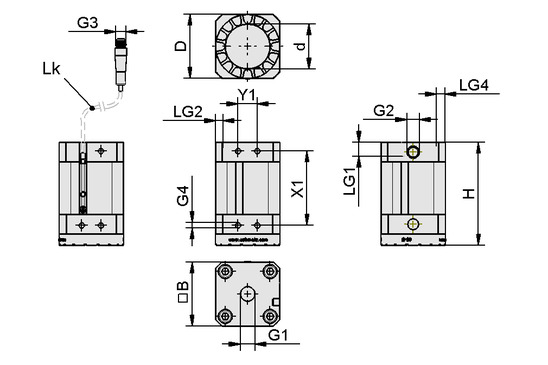

属性 价值
B 30.10 mm
D 29.50 mm
G1 G1/8"-F
G2 G1/8"-F
G3 M12x1-M
G4 M4-F
H 70.20 mm
LG1 7 mm
LG2 6 mm
LG4 5 mm
Lk 300 mm
X1 46 mm
Y1 12 mm
属性 价值
最大吸持力（带摩擦环） 35 N
残磁力 0.30 N
工作压力范围 3.5 ... 6.0 bar
安装位置 BEL
控制 双稳态
环境温度 5 ... 70 °C
自重 202.80 g
产品系列 SGM


注：保持力：指定值是在厚度为2mm的板材上测量的不含安全系数的静态指示。对于带有 SGM 磁性夹持器的系统设计，必须采用 S = 3 的安全系数。
本产品的匹配文档可在本节中找到。

证件

语种

操作说明书
English
操作说明书
Deutsch
操作说明书
Español
操作说明书
Français
操作说明书
Italiano
操作说明书
Polski
操作说明书
Türkçe
操作说明书
Pусский
操作说明书
한국어
操作说明书
Suomalainen
操作说明书
Nederlands
操作说明书
Česky
操作说明书
Hrvatski
操作说明书
Slovenščina
操作说明书
Srpski
操作说明书
Tiếng Việt
文件也有完整的英文版本。

证件

语种

操作说明书
English English

辅料

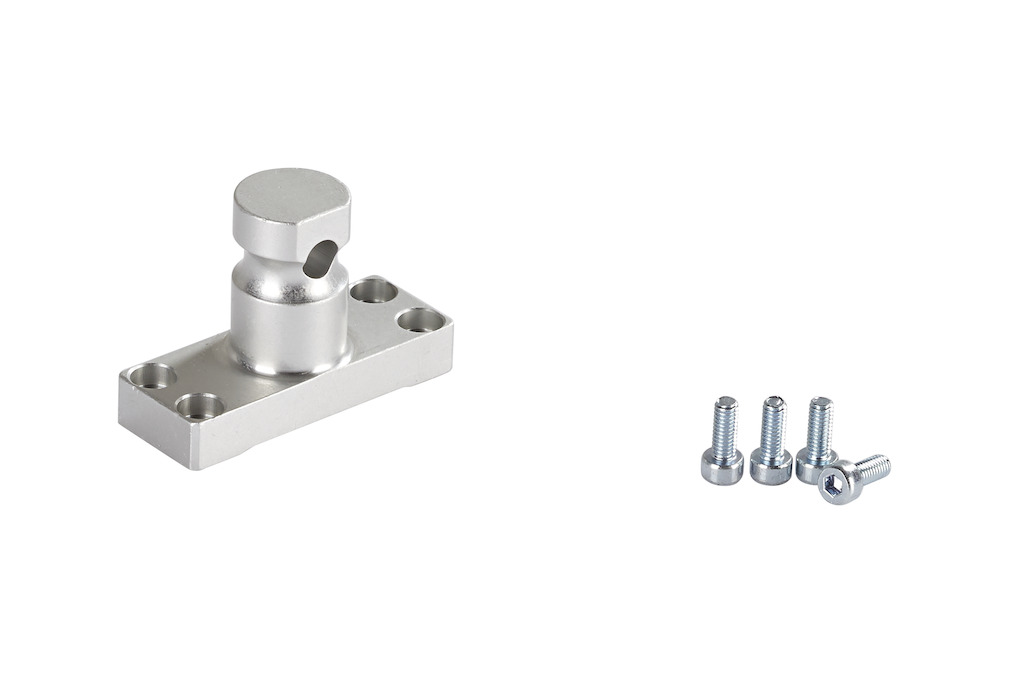

HTS-A2 SGM 30/40 OP
HTS-A2 SGM 30/40 OP
10.01.17.00581
连接方式 1螺栓接口 Ø19mm
应用磁性吸盘
尺寸30/40
HTS-A3 SGM 30/40 OP
HTS-A3 SGM 30/40 OP
10.01.17.00558
连接方式 1球头 28.5 mm
应用磁性吸盘
尺寸30/40

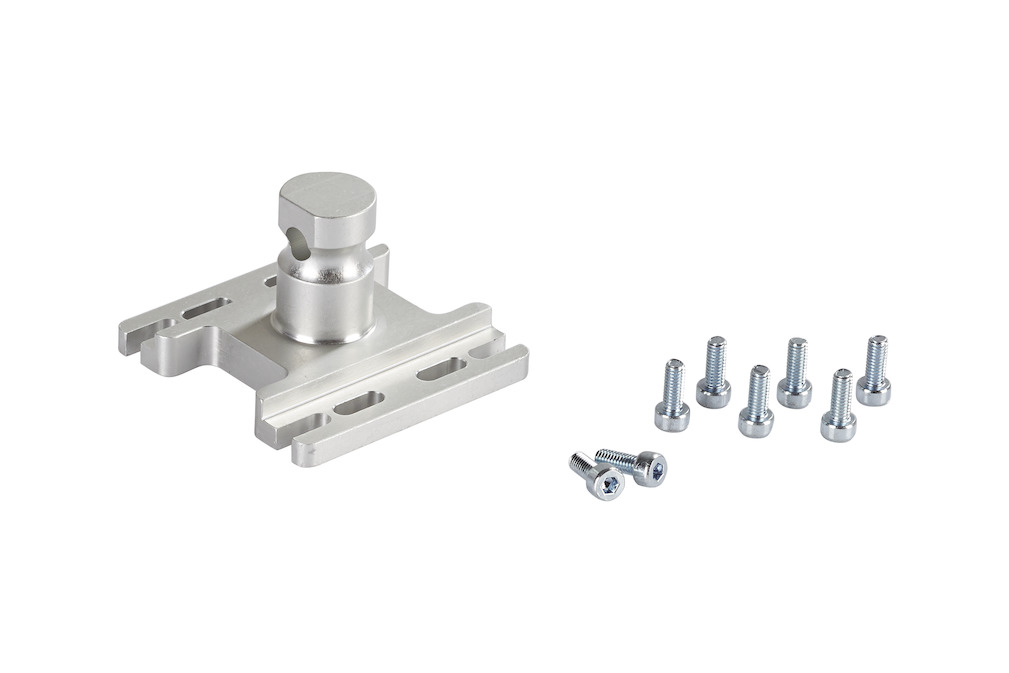

HTS-A2 D SGM 30/40 OP
HTS-A2 D SGM 30/40 OP
10.01.17.00586
连接方式 1螺栓接口 Ø19mm
应用磁性吸盘
尺寸30/40
形状双重锁定

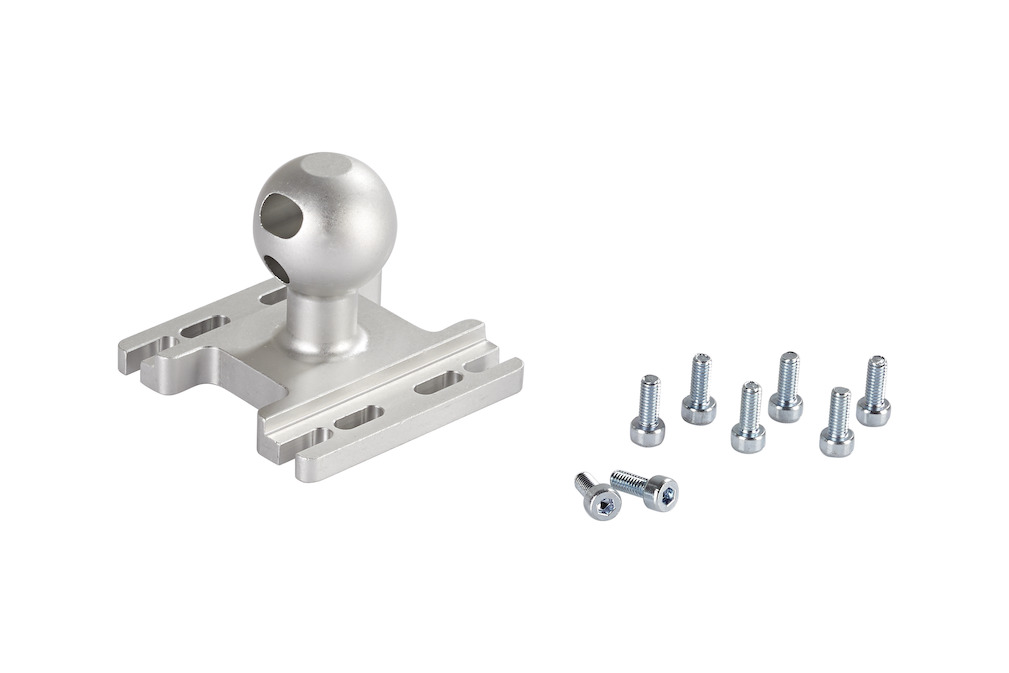

HTS-A3 D SGM 30/40 OP
HTS-A3 D SGM 30/40 OP
10.01.17.00582
连接方式 1球头 28.5 mm
应用磁性吸盘
尺寸30/40
形状双重锁定

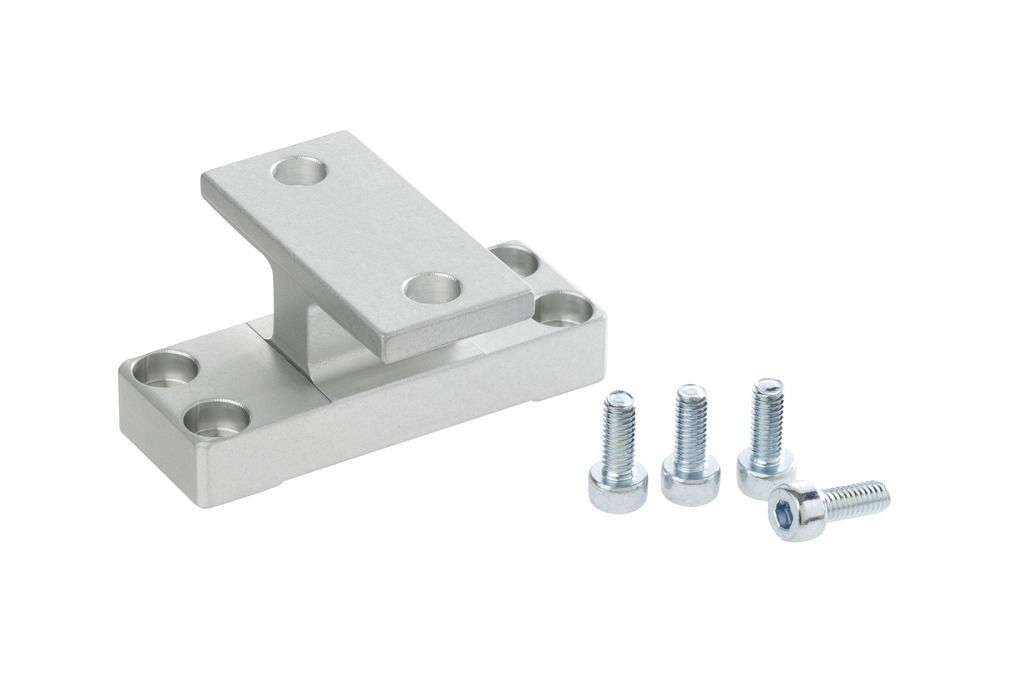

HPS-SGM 2M6 30/40 OP
HPS-SGM 2M6 30/40 OP
10.01.17.00655
应用磁性吸盘
连接方式 12x M6 螺钉
尺寸30/40
形状单件式
ASK B-M12-5 5000 K-5P
ASK B-M12-5 5000 K-5P
21.04.05.00080
电气连接5针M12母插头
电缆长5,000 mm
材质PUR 电缆
STV-GE G1/8-AG 6
STV-GE G1/8-AG 6
schmalz-select
10.08.02.00204
螺纹 G1G1/8"-M
软管外径6 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D11.4 mm
长 L16.4 mm
STV-W G1/8-AG 6
STV-W G1/8-AG 6
10.08.02.00158
螺纹 G1G1/8"-M
软管外径6 mm
材质镀镍
环境温度-20 ... 80 °C
长 L20.1 mm
VSL 6-4 PU MI-TR
VSL 6-4 PU MI-TR
schmalz-select
10.07.09.00002
外径 D6 mm
内径 d4 mm
最长长度500 m
材质聚氨酯
最小安装半径35 mm
工作压力范围-0.95 ... 10.00 bar
环境温度-20 ... 90 °C

产品推荐

磁性吸盘 SGM-HP/-HT
高效
磁性吸盘 SGM-HP/-HT
  • 直径: 20至50 mm
  • 吸力28至560 N
  • 高保持力和高达350°C的高温
×
磁性吸盘 SGM-HP/-HT
带永磁体的特殊吸盘，用于安全搬运穿孔板等磁性工件
真空/压缩空气管 VSL
真空/压缩空气管 VSL
  • 外径/内径从4/2至85/75
  • 材质：PA, PE, PU, PVC
×
真空/压缩空气管 VSL
由PA、PE、PU或PVC材料制成的真空/压缩空气软管，可选硬PVC螺旋、钢丝螺旋或织物内衬增强管。

订单信息: SGM-HD-S 30 G1/8-IG PNP

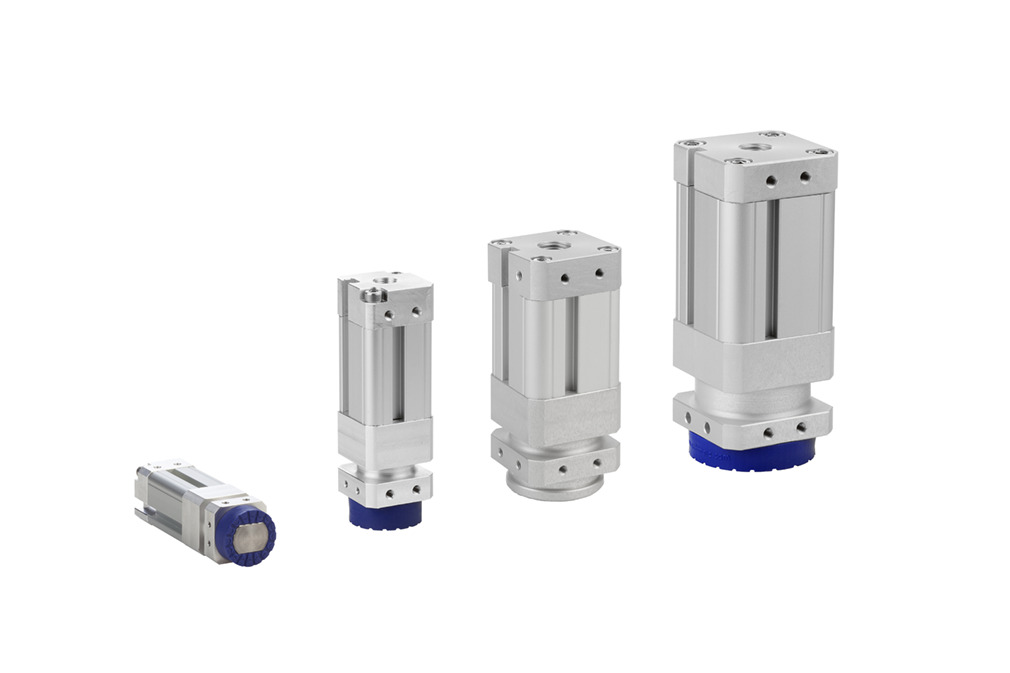

SGM磁力抓取器是组装后提供的。该产品有3个版本。

  • SGM型机械手 - 有不同的直径。
  • SGM-HD型机械手--用于坚固应用的不锈钢抓取面--有不同直径可供选择
  • SGM-S型机械手 - 通过传感器控制活塞

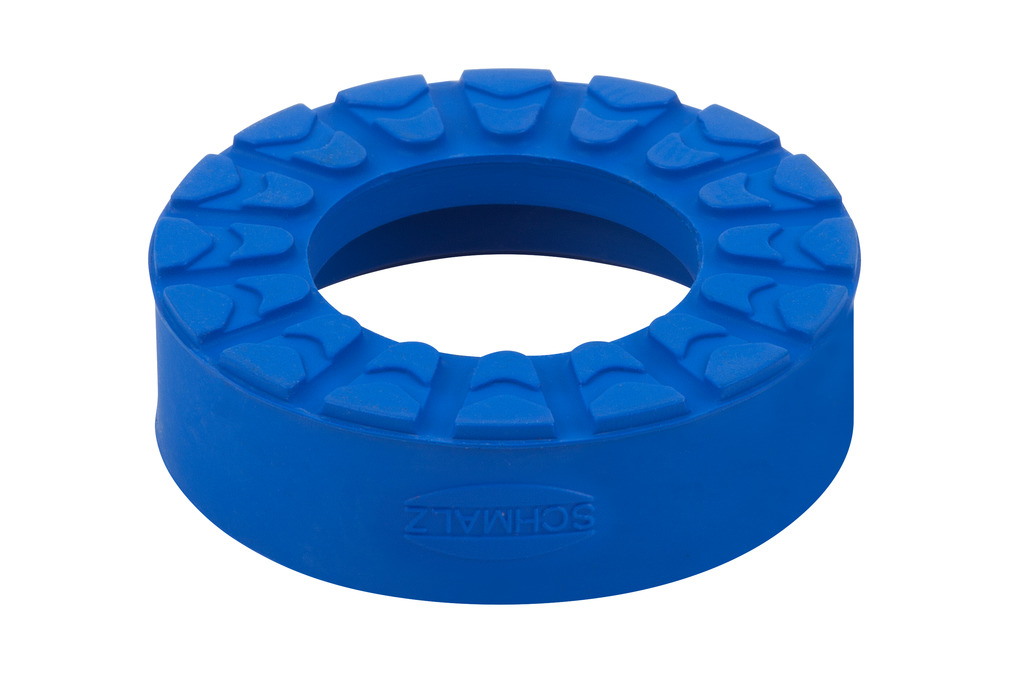

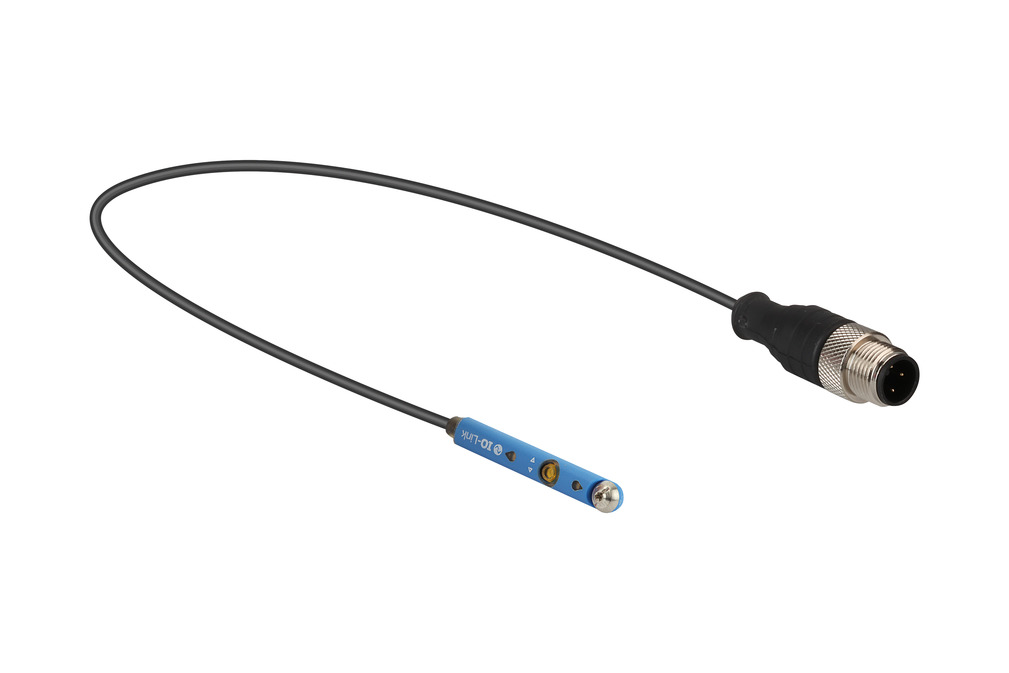

可用的备件。摩擦环，接近开关

可用配件：支架系统
