FSTF G1/2-AG 50 VG > 安装部件 | Schmalz

弹簧缓冲支杆，弹簧减震、高度补偿、柔性安装固定

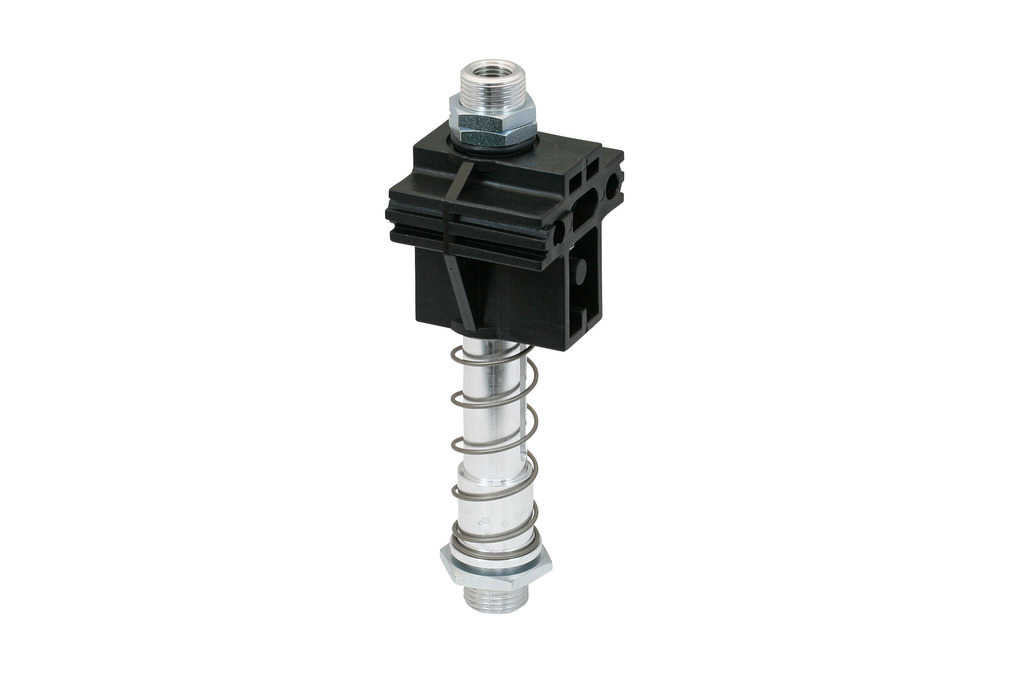

FSTF G1/2-AG 50 VG

吸盘接口	G1/4"-F
可选吸盘接口	G1/2"-M
真空接口	M20-M
可选真空接口	G1/4"-F
弹簧行程 Z	50 mm
形状安装元件	带防旋转防护装置

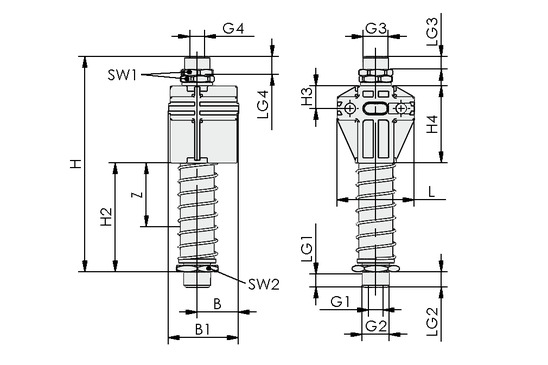

FSTF G1/2-AG 50 VG

属性	价值
B	32.30 mm
B1	54.60 mm
G1	G1/4"-F
G2	G1/2"-M
G3	M20x1.5-M
G4	G1/4"-F
H	168 mm
H2	85 mm
H3	17.50 mm
H4	60 mm
L	60 mm
LG1	10 mm
LG2	12 mm
LG3	10 mm
LG4	10 mm
SW1	24 mm
SW2	32 mm
Z（吸盘行程）	50 mm

属性	价值
弹簧刚度	0.567 N/mm
弹簧预紧力	17.60 N
弹簧弹力	31.75 N
垂直负载	2500 N
水平负载	800 N
可选吸盘接口	G1/2"-M
可选真空接口	G1/4"-F
自重	250 g
环境温度	0 ... 50 °C
产品系列	FSTF

注：弹簧力：与50％的行程有关垂直负荷：最大静负荷水平负荷：水平负荷的规格是指柱塞下缘处于偏斜状态。它是一个最大静载荷，影响水平状态下的挠度和回弹过程。
