FSTE-HD G1/4-AG 75 VG

物料号: 10.01.02.00877

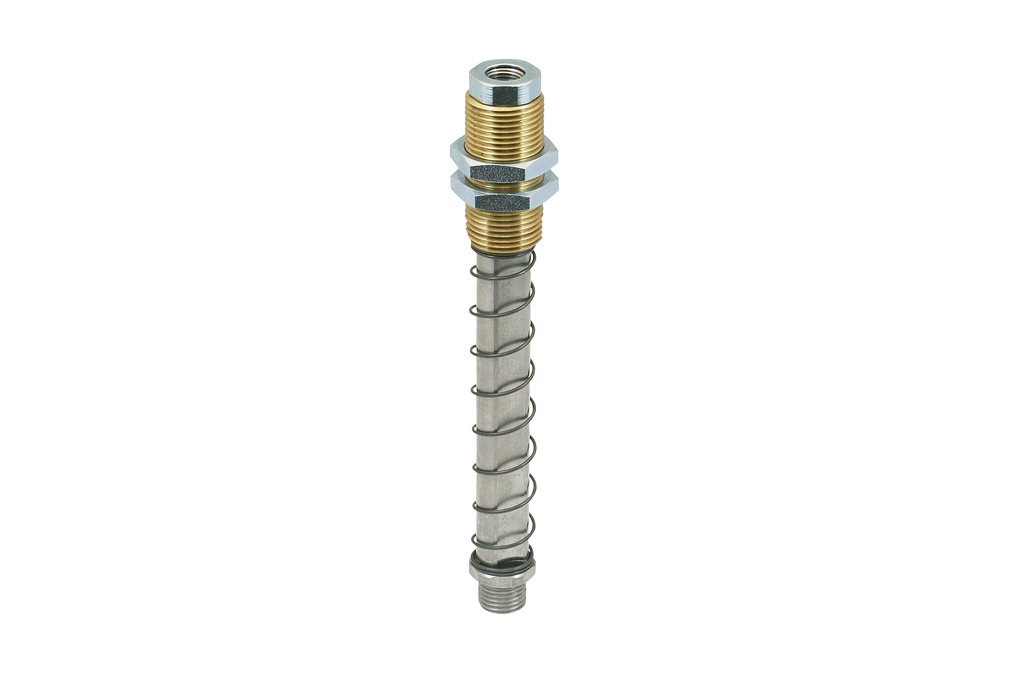

弹簧缓冲支杆，弹簧减震、高度补偿、重载

FSTE-HD G1/4-AG 75 VG
吸盘接口G1/4"-M
真空接口G1/8"-F
弹簧行程 Z75 mm
形状带防旋转防护装置
FSTE-HD G1/4-AG 75 VG
属性 价值
G1 G1/8"-F
G2 G1/4"-M
G3 M20x1.5-M
H 145 mm
H2 99.50 mm
LG1 12.80 mm
LG2 8.50 mm
LG3 40 mm
SW1 24 mm
SW2 17 mm
SW3 17 mm
Z（吸盘行程） 75 mm
属性 价值
弹簧刚度 0.262 N/mm
弹簧预紧力 5.38 N
弹簧弹力 15.20 N
垂直负载 2400 N
水平负载 340 N
自重 190 g
环境温度 0 ... 80 °C
产品系列 FSTE-HD


注：弹簧力：与50％的行程有关 垂直负荷：最大静负荷 水平负荷：水平负荷的规格是指柱塞下缘处于偏斜状态。它是一个最大静载荷，影响水平状态下的挠度和回弹过程。

辅料

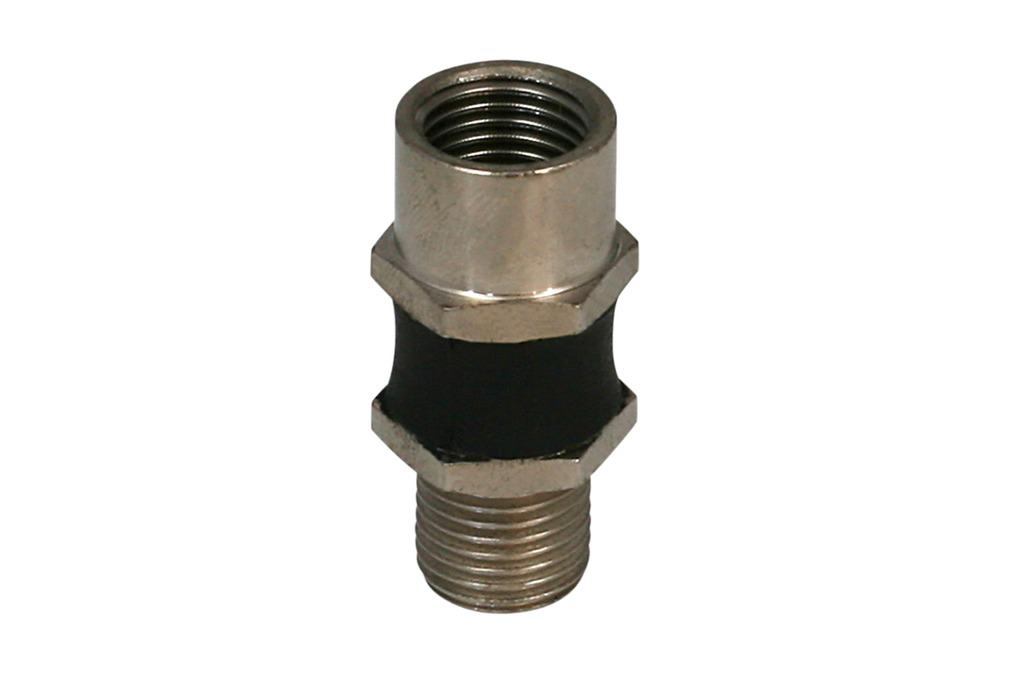

FLK G1/4-IG G1/4-AG
FLK G1/4-IG G1/4-AG
schmalz-select
10.01.03.00178
螺纹 G1G1/4"-F
螺纹 G2G1/4"-M
环境温度0 ... 70 °C

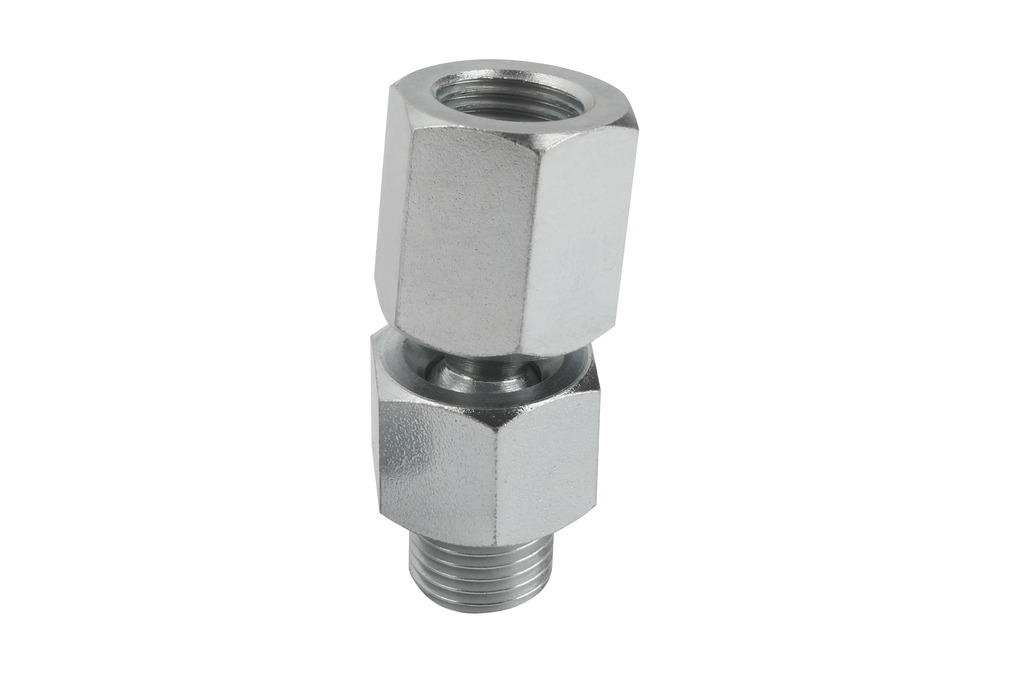

KGL G1/4-IG G1/4-AG
KGL G1/4-IG G1/4-AG
10.01.03.00110
螺纹 G1G1/4"-F
螺纹 G2G1/4"-M
高度 H37.5 mm
KGL G1/4-IG M10x1.25-AG
KGL G1/4-IG M10x1.25-AG
10.01.03.00137
螺纹 G1G1/4"-F
螺纹 G2M10x1.25-M
高度 H37.5 mm

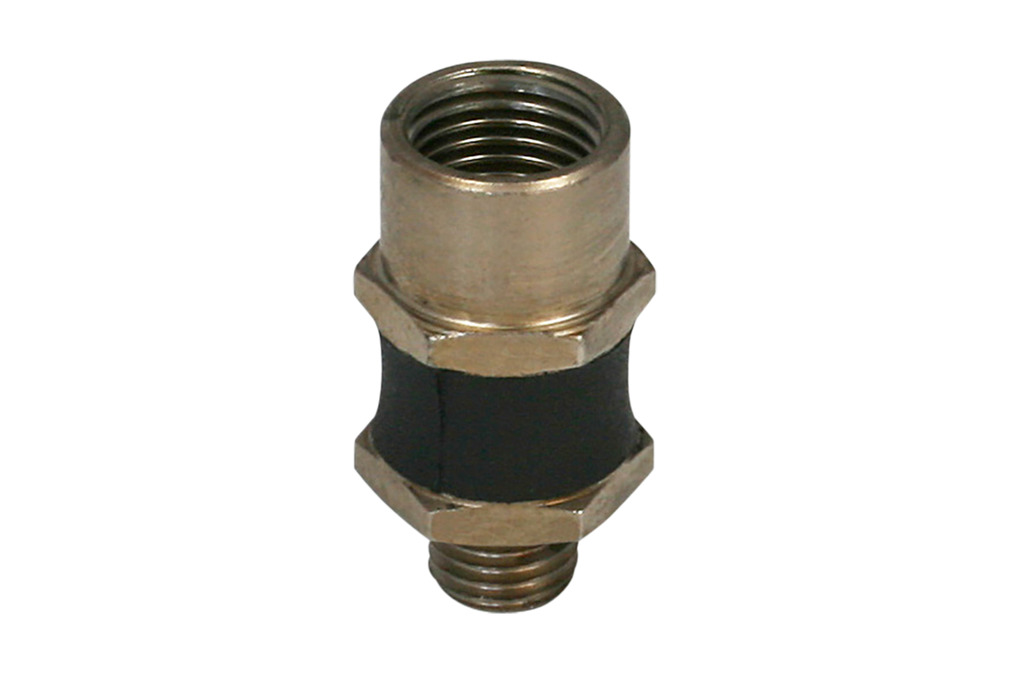

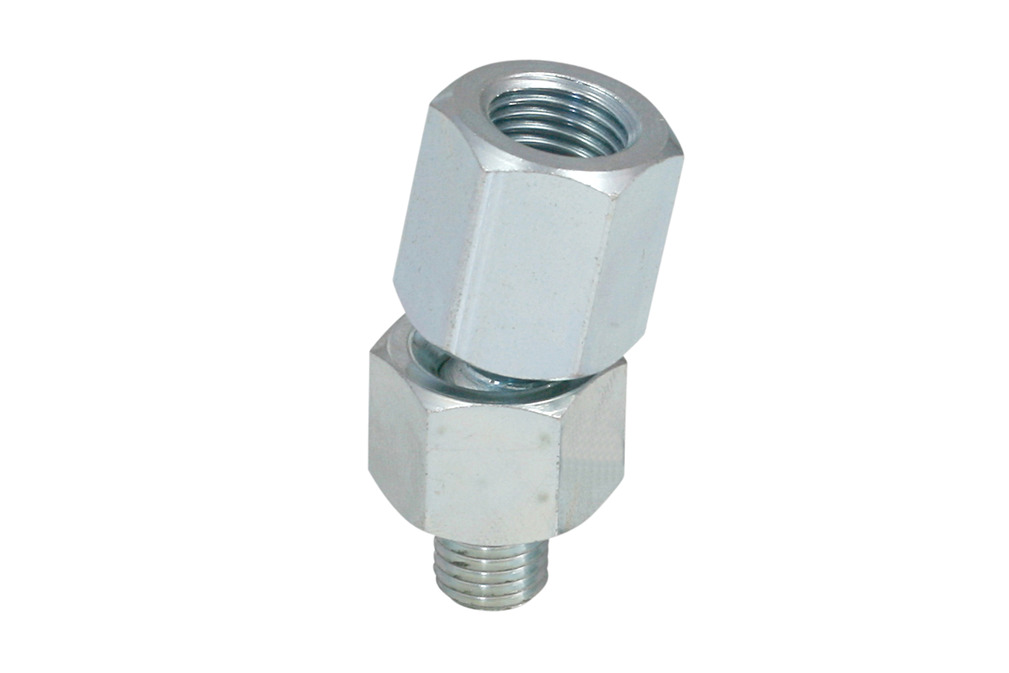

FLK G1/4-IG M10x1.25-AG
FLK G1/4-IG M10x1.25-AG
schmalz-select
10.01.03.00206
螺纹 G1G1/4"-F
螺纹 G2M10x1.25-M
环境温度0 ... 70 °C

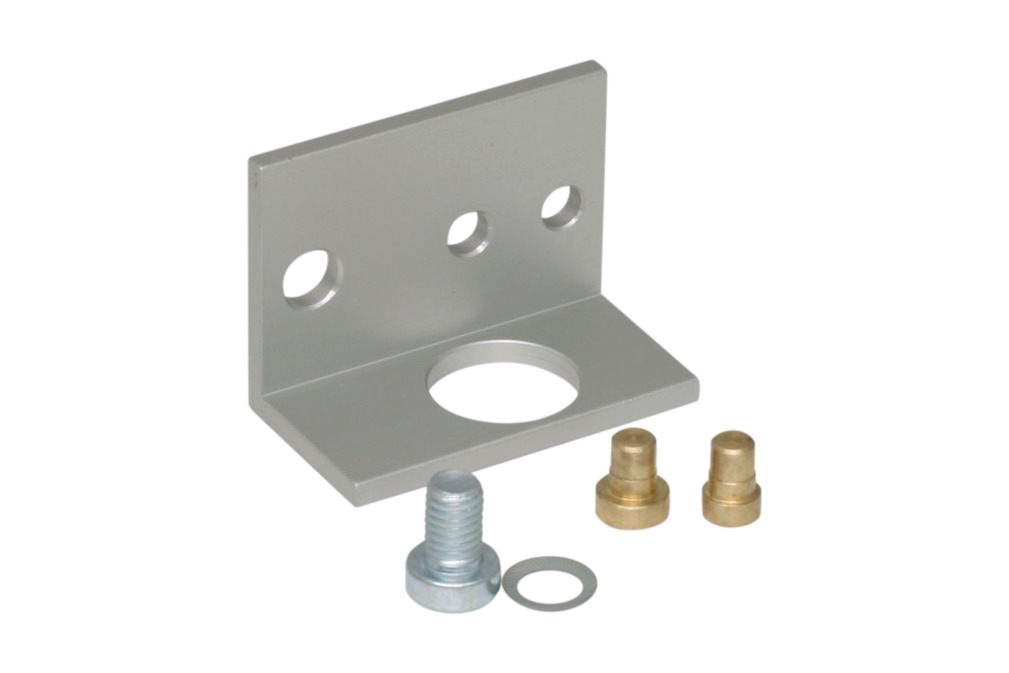

HTR-STA 55 1N D20 WI
HTR-STA 55 1N D20 WI
10.08.03.00086
长 L55 mm
连接方式 1滑块
吸盘或弹簧连接轮廓D20 -G1/4
形状直角固定

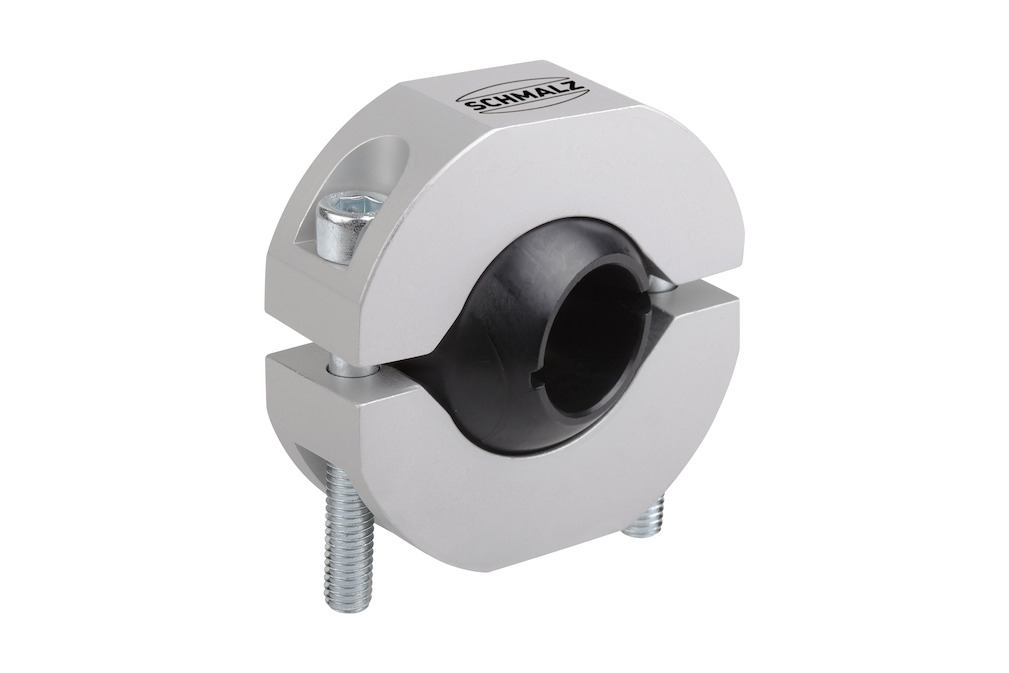

HTR-UNI 2N FSTE-HDB
HTR-UNI 2N FSTE-HDB
10.01.03.00332
环境温度°C
形状用于FSTE-HDB
横梁连接2 滑块

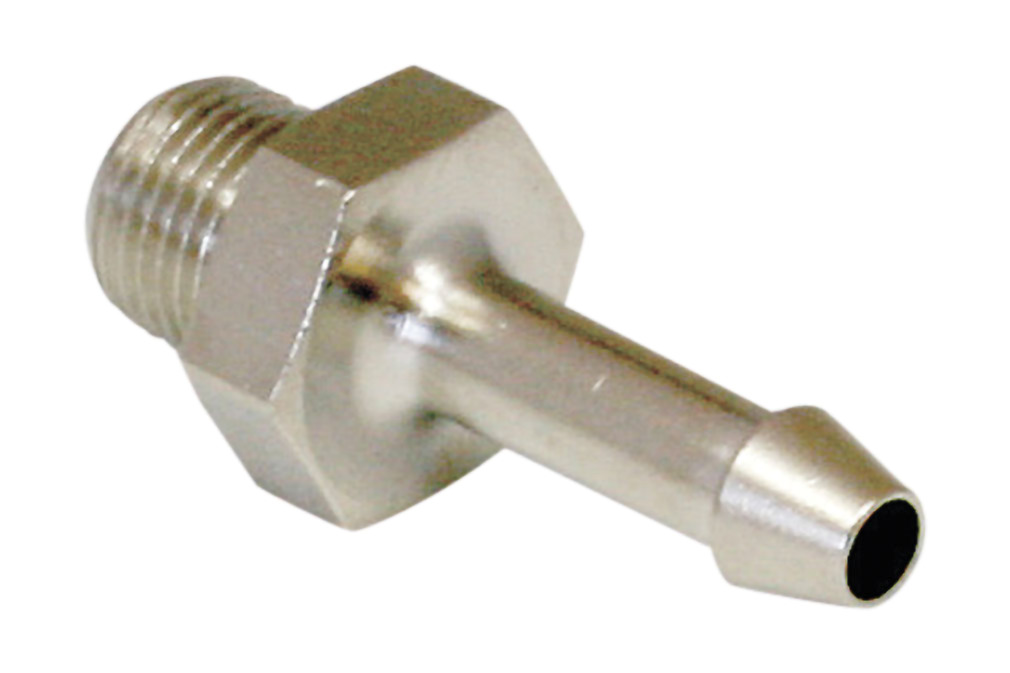

ST G1/8-AG 4 MS-ROH
ST G1/8-AG 4 MS-ROH
10.08.03.00153
螺纹 G1G1/8"-M
建议软管内径d4 mm
材质黄铜
表面未经处理
长 L4 mm
公称直径 dn2.5 mm

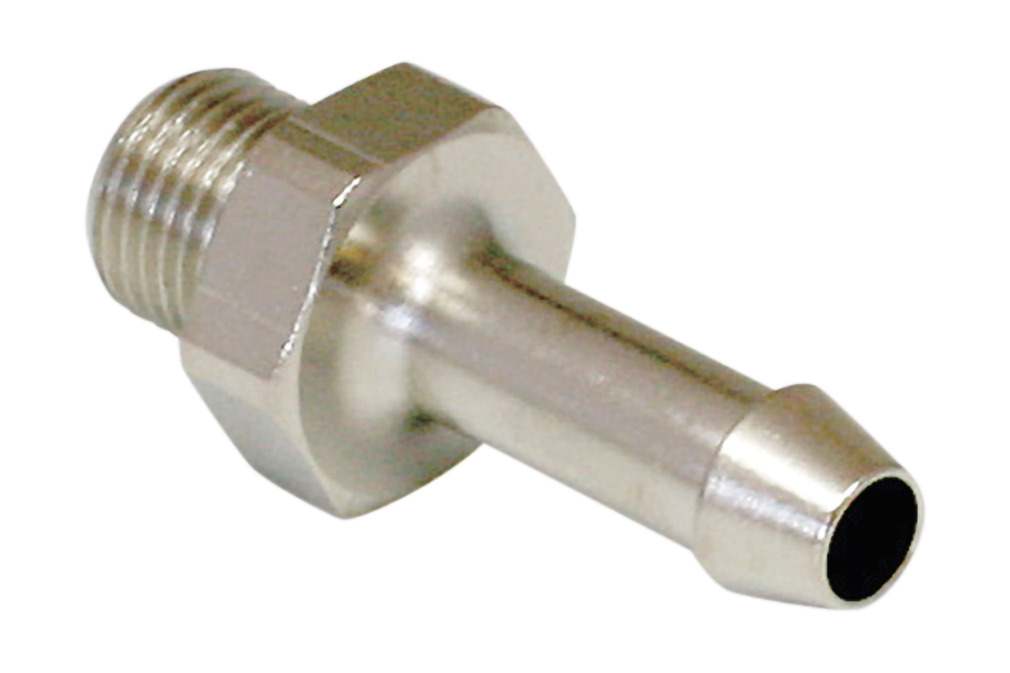

ST G1/8-AG 6 MS-V
ST G1/8-AG 6 MS-V
10.08.03.00154
螺纹 G1G1/8"-M
建议软管内径d6 mm
材质黄铜
表面镀镍
长 L5 mm
公称直径 dn4.4 mm
ST G1/8-AG 9 MS-V
ST G1/8-AG 9 MS-V
10.08.03.00155
螺纹 G1G1/8"-M
建议软管内径d9 mm
材质黄铜
表面镀镍
长 L5 mm
公称直径 dn4 mm
STV-GE G1/8-AG 4
STV-GE G1/8-AG 4
schmalz-select
10.08.02.00202
螺纹 G1G1/8"-M
软管外径4 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D7.9 mm
长 L13.7 mm
STV-GE G1/8-AG 6
STV-GE G1/8-AG 6
schmalz-select
10.08.02.00204
螺纹 G1G1/8"-M
软管外径6 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D11.4 mm
长 L16.4 mm

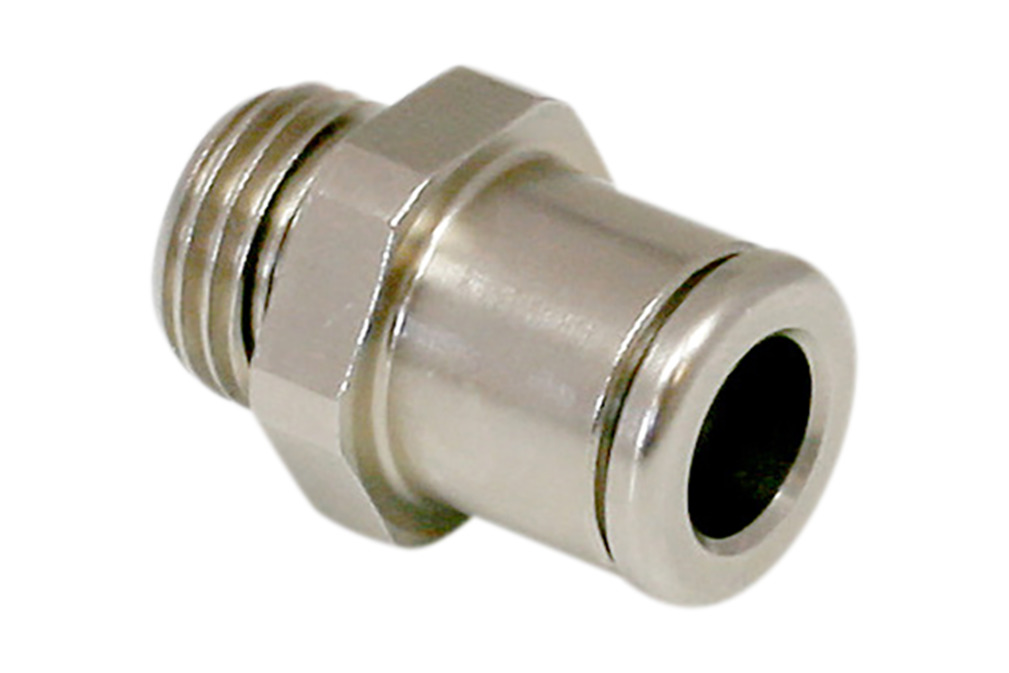

STV-GE G1/8-AG 8
STV-GE G1/8-AG 8
schmalz-select
10.08.02.00206
螺纹 G1G1/8"-M
软管外径8 mm
材质黄铜
环境温度°C
外径 D14 mm
长 L20.7 mm

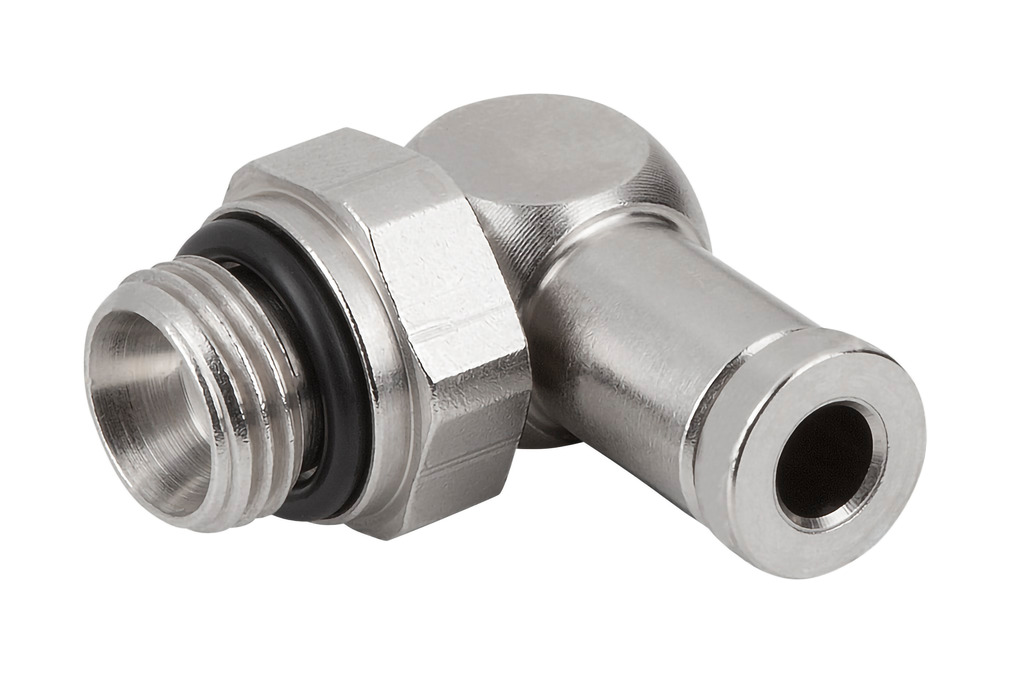

STV-W G1/8-AG 4
STV-W G1/8-AG 4
10.08.02.00156
螺纹 G1G1/8"-M
软管外径4 mm
材质镀镍
环境温度-20 ... 80 °C
长 L16.4 mm
STV-W G1/8-AG 6
STV-W G1/8-AG 6
10.08.02.00158
螺纹 G1G1/8"-M
软管外径6 mm
材质镀镍
环境温度-20 ... 80 °C
长 L20.1 mm

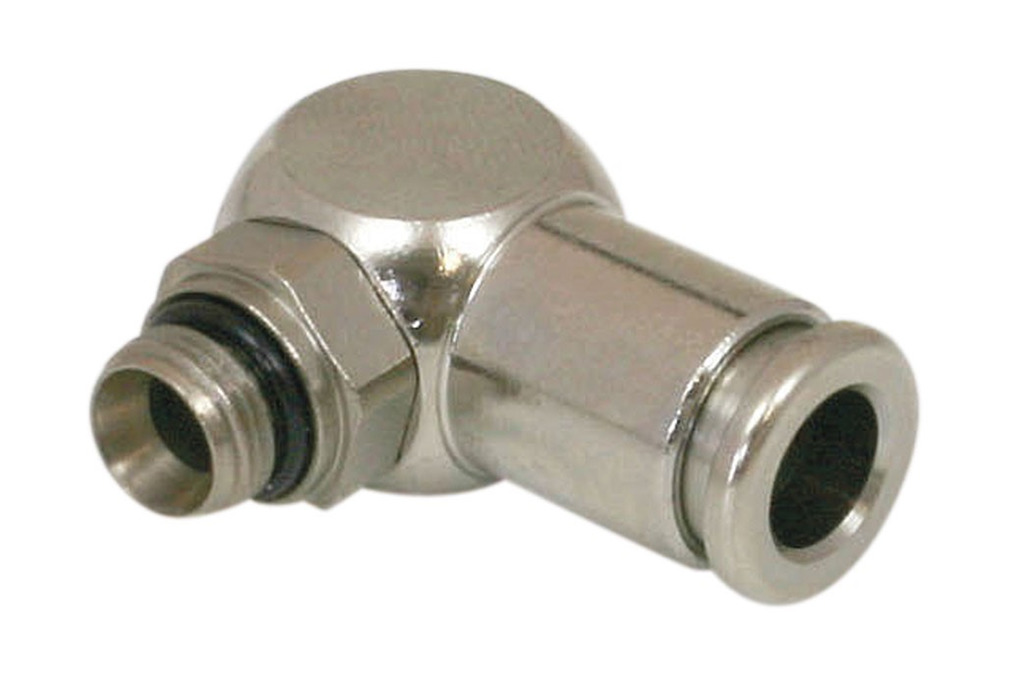

STV-W G1/8-AG 8
STV-W G1/8-AG 8
10.08.02.00160
螺纹 G1G1/8"-M
软管外径8 mm
材质镀镍
环境温度-20 ... 80 °C
长 L24 mm

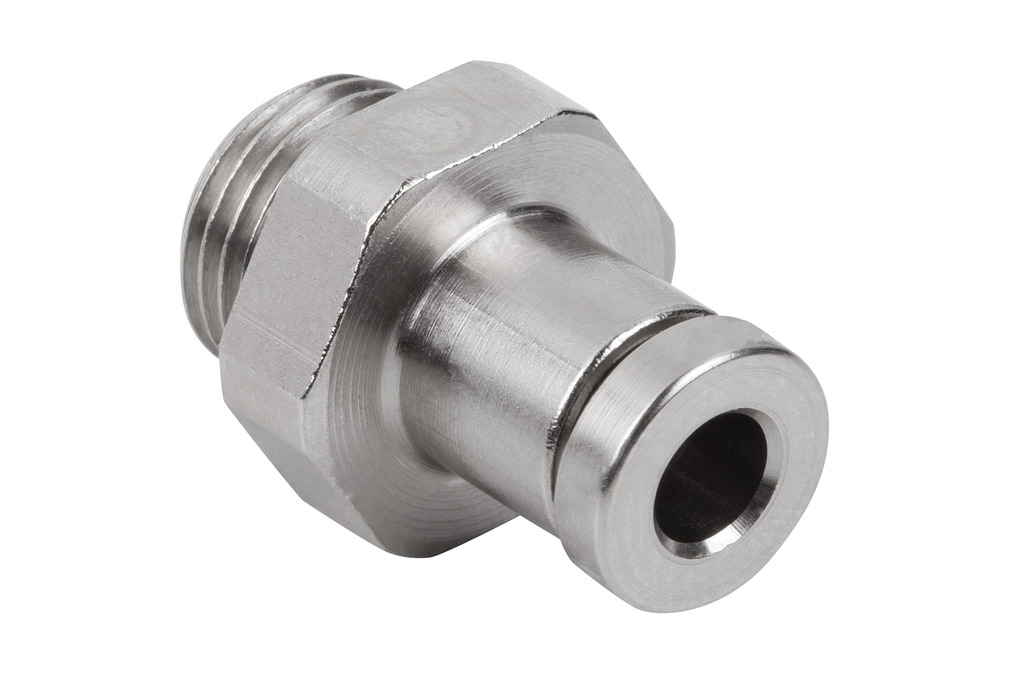

STV-GE G1/8-AG 6 HT
STV-GE G1/8-AG 6 HT
10.08.02.00389
螺纹 G1G1/8"-M
软管外径6 mm
材质黄铜
环境温度-50 ... 200 °C
外径 D11.6 mm
长 L19 mm

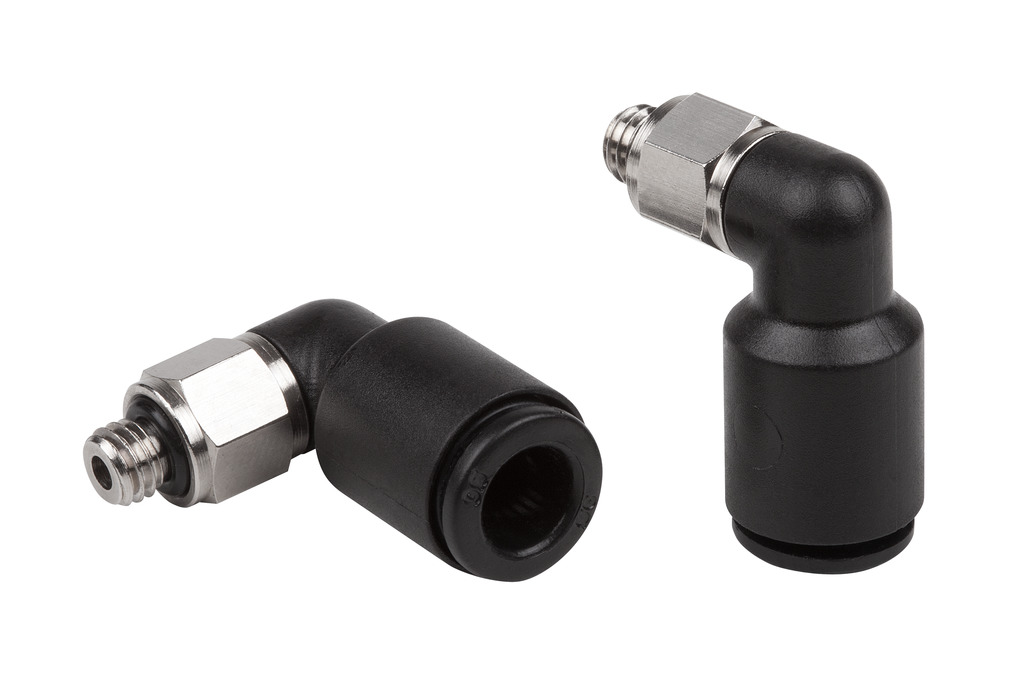

STV-W G1/8-AG 6
STV-W G1/8-AG 6
10.08.02.00288
螺纹 G1G1/8"-M
软管外径6 mm
材质塑料
环境温度°C
长 L20.8 mm
STV-W G1/8-AG 6 HT
STV-W G1/8-AG 6 HT
10.08.02.00391
螺纹 G1G1/8"-M
软管外径6 mm
材质黄铜
环境温度-50 ... 200 °C
长 L22.5 mm

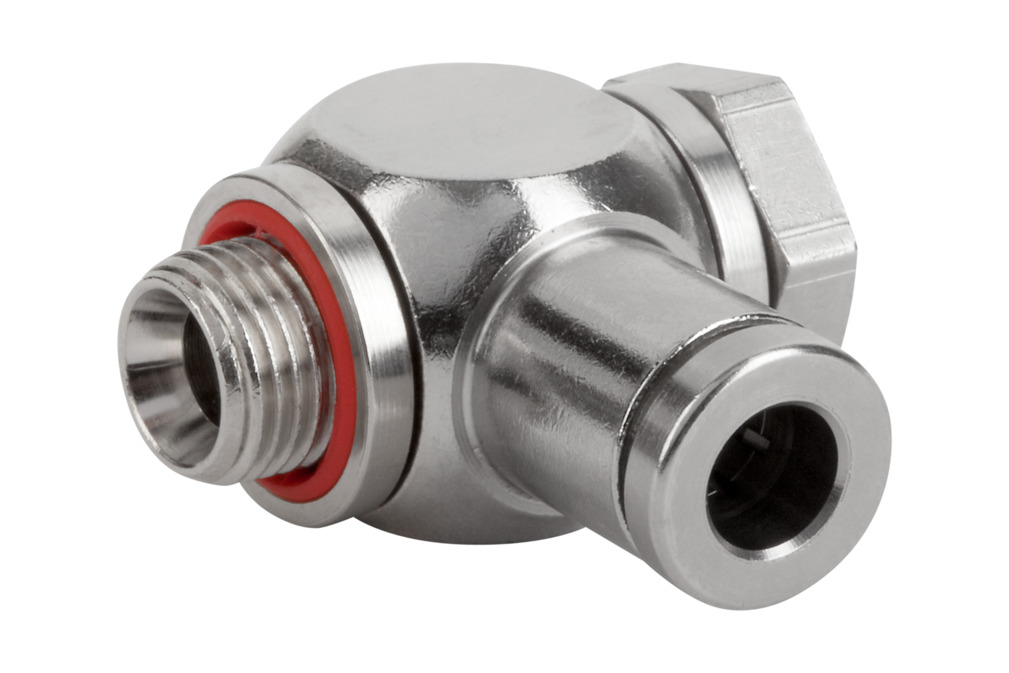

STV-WF G1/8-AG 4
STV-WF G1/8-AG 4
10.08.02.00166
螺纹 G1G1/8"-M
软管外径4 mm
材质镀镍
环境温度-10 ... 70 °C
长 L17.4 mm

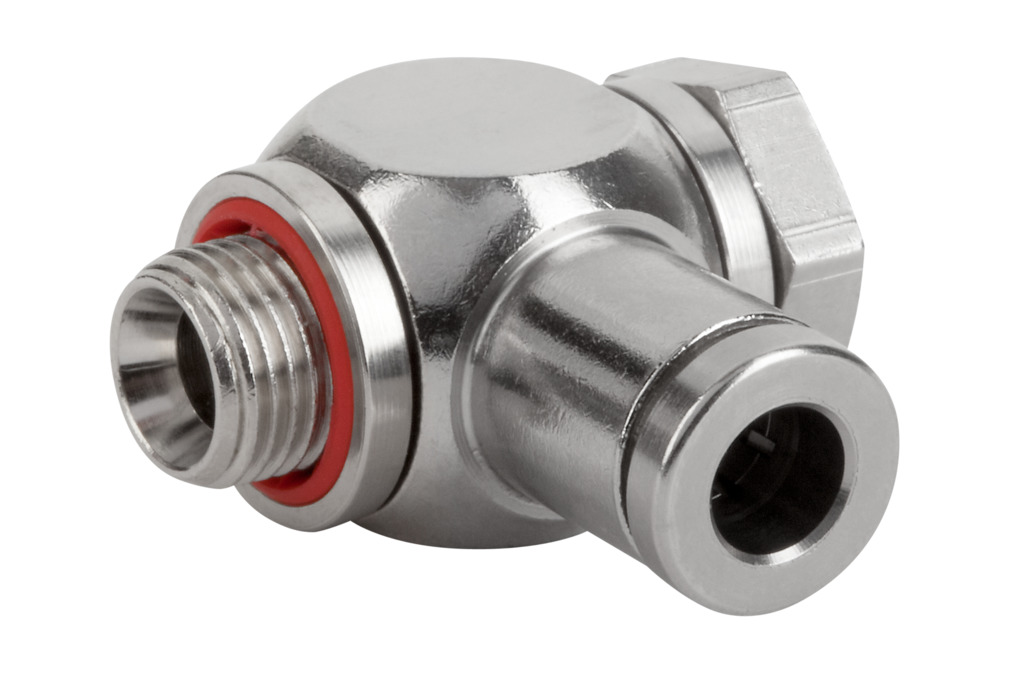

STV-WF G1/8-AG 6
STV-WF G1/8-AG 6
10.08.02.00168
螺纹 G1G1/8"-M
软管外径6 mm
材质镀镍
环境温度-10 ... 70 °C
长 L21.4 mm

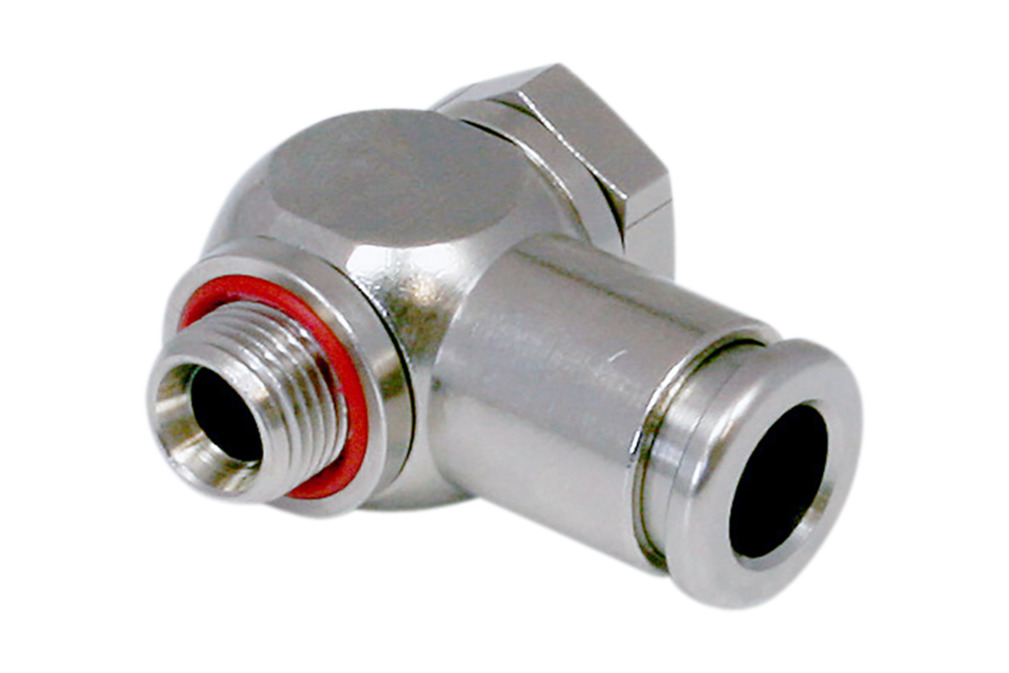

STV-WF G1/8-AG 8
STV-WF G1/8-AG 8
10.08.02.00170
螺纹 G1G1/8"-M
软管外径8 mm
材质镀镍
环境温度-10 ... 70 °C
长 L23.4 mm
STV-WF G1/8-AG 10
STV-WF G1/8-AG 10
10.08.02.00257
螺纹 G1G1/8"-M
软管外径10 mm
材质镀镍
环境温度-10 ... 70 °C
长 L25.2 mm

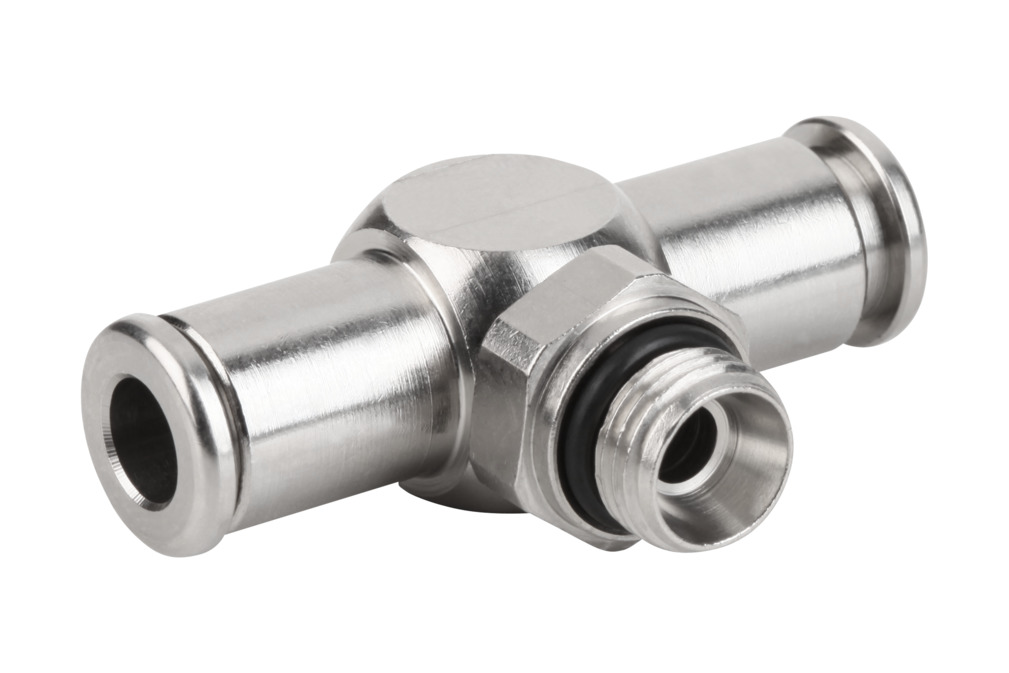

STV-T G1/8-AG 4
STV-T G1/8-AG 4
10.09.02.00039
螺纹 G1G1/8"-M
软管外径4 mm
材质黄铜
环境温度°C
长 L32.5 mm
STV-T G1/8-AG 6
STV-T G1/8-AG 6
10.09.02.00040
螺纹 G1G1/8"-M
软管外径6 mm
材质黄铜
环境温度°C
长 L41.5 mm
STV-T G1/8-AG 8
STV-T G1/8-AG 8
10.09.02.00041
螺纹 G1G1/8"-M
软管外径8 mm
材质黄铜
环境温度°C
长 L48.7 mm

订单信息: FSTE-HD G1/4-AG 75 VG

弹簧缓冲支杆FSTE-HD按照即连即用标准出厂。
