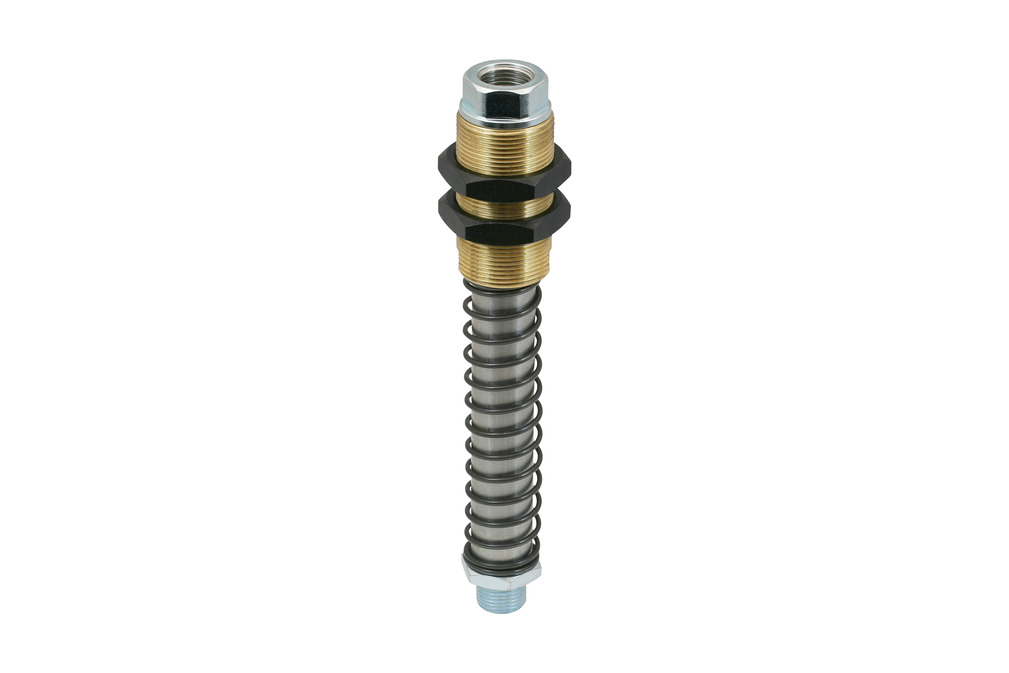

FSTE-HD G3/8-AG 75

物料号: 10.01.02.00812

弹簧缓冲支杆，弹簧减震、高度补偿、重载

FSTE-HD G3/8-AG 75
吸盘接口G3/8"-M
真空接口G3/8"-F
弹簧行程 Z75 mm

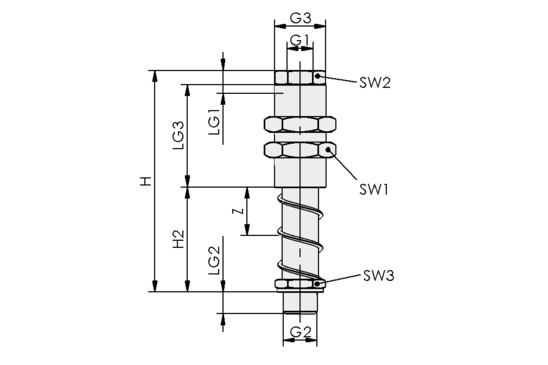

FSTE-HD G3/8-AG 75
属性 价值
G1 G3/8"-F
G2 G3/8"-M
G3 M30x1.5-M
H 177 mm
H2 112 mm
LG1 12 mm
LG2 10 mm
LG3 53 mm
SW1 36 mm
SW2 24 mm
SW3 24 mm
Z（吸盘行程） 75 mm
属性 价值
弹簧刚度 1.072 N/mm
弹簧预紧力 37.20 N
弹簧弹力 77.40 N
垂直负载 4800 N
水平负载 800 N
自重 530 g
环境温度 0 ... 80 °C
产品系列 FSTE-HD


注：弹簧力：与50％的行程有关 垂直负荷：最大静负荷 水平负荷：水平负荷的规格是指柱塞下缘处于偏斜状态。它是一个最大静载荷，影响水平状态下的挠度和回弹过程。

辅料

RED-STK G1/2-AG G3/8-IG MS-V
RED-STK G1/2-AG G3/8-IG MS-V
10.08.04.00096
螺纹 G1G1/2"-M
螺纹 G2G3/8"-F
材质黄铜
表面镀镍
长 L6 mm
HTR-STA 62 1N D30 WI
HTR-STA 62 1N D30 WI
10.08.03.00148
长 L62 mm
连接方式 1滑块
吸盘或弹簧连接轮廓D30-G1/2
形状直角固定
HTR-STS 40x40 D30 WI
HTR-STS 40x40 D30 WI
10.08.03.00090
连接方式 140 x 40
吸盘或弹簧连接轮廓D30-G1/2
形状直角固定
HTR-STS 50x50 D30 WI
HTR-STS 50x50 D30 WI
10.08.03.00091
连接方式 150 x 50
吸盘或弹簧连接轮廓D30-G1/2
形状直角固定
HTR-STS 60x60 D30 WI
HTR-STS 60x60 D30 WI
10.08.03.00092
连接方式 160 x 60
吸盘或弹簧连接轮廓D30-G1/2
形状直角固定
ST G3/8-AG 9 MS-V
ST G3/8-AG 9 MS-V
10.08.03.00159
螺纹 G1G3/8"-M
建议软管内径d9 mm
材质黄铜
表面镀镍
长 L6 mm
公称直径 dn7.4 mm
ST G3/8-AG 13 MS-V
ST G3/8-AG 13 MS-V
10.08.03.00160
螺纹 G1G3/8"-M
建议软管内径d13 mm
材质黄铜
表面镀镍
长 L5.9 mm
公称直径 dn10 mm
STV-GE G3/8-AG 8
STV-GE G3/8-AG 8
schmalz-select
10.08.02.00237
螺纹 G1G3/8"-M
软管外径8 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D14.6 mm
长 L17.4 mm
STV-GE G3/8-AG 10
STV-GE G3/8-AG 10
10.08.02.00252
螺纹 G1G3/8"-M
软管外径10 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D16.5 mm
长 L20.1 mm
STV-GE G3/8-AG 12
STV-GE G3/8-AG 12
schmalz-select
10.08.02.00209
螺纹 G1G3/8"-M
软管外径12 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D19.5 mm
长 L23.6 mm
STV-GE G3/8-AG 14
STV-GE G3/8-AG 14
10.08.02.00211
螺纹 G1G3/8"-M
软管外径14 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D21.5 mm
长 L30.5 mm
STV-W G3/8-AG 8
STV-W G3/8-AG 8
10.08.02.00236
螺纹 G1G3/8"-M
软管外径8 mm
材质镀镍
环境温度-20 ... 80 °C
长 L23.7 mm
STV-W G3/8-AG 10
STV-W G3/8-AG 10
10.08.02.00255
螺纹 G1G3/8"-M
软管外径10 mm
材质镀镍
环境温度-20 ... 80 °C
长 L35.1 mm
STV-W G3/8-AG 12
STV-W G3/8-AG 12
10.08.02.00163
螺纹 G1G3/8"-M
软管外径12 mm
材质镀镍
环境温度-20 ... 80 °C
长 L34.1 mm
STV-WF G3/8-AG 8
STV-WF G3/8-AG 8
10.08.02.00234
螺纹 G1G3/8"-M
软管外径8 mm
材质镀镍
环境温度-10 ... 70 °C
长 L26.7 mm
STV-WF G3/8-AG 10
STV-WF G3/8-AG 10
10.08.02.00259
螺纹 G1G3/8"-M
软管外径10 mm
材质镀镍
环境温度-10 ... 70 °C
长 L29.2 mm

订单信息: FSTE-HD G3/8-AG 75

弹簧缓冲支杆FSTE-HD按照即连即用标准出厂。
