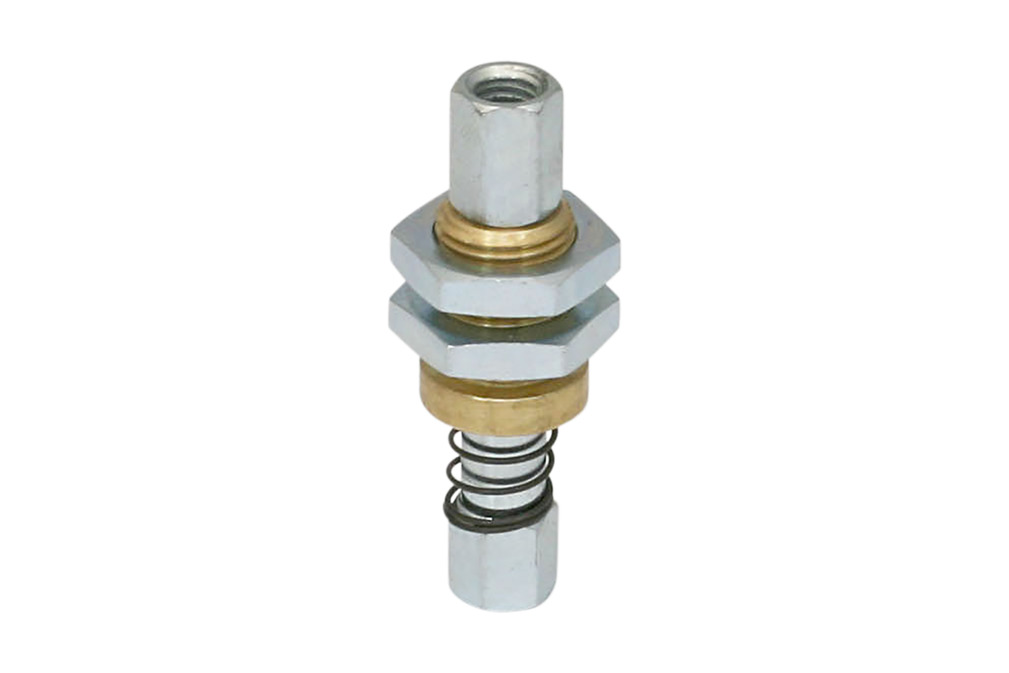

FSTE M3-IG 5 VG > 安装部件 | Schmalz

弹簧缓冲支杆，弹簧减震、高度补偿

FSTE M3-IG 5 VG

吸盘接口	M3-F
真空接口	M3-F
弹簧行程 Z	5 mm
形状	带防旋转防护装置

FSTE M3-IG 5 VG

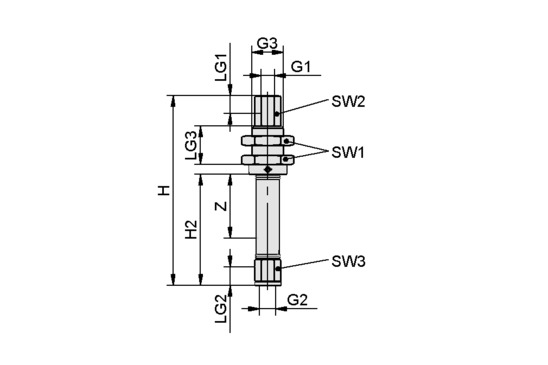

属性	价值
G1	M3-F
G2	M3-F
G3	M6x0.75-M
H	33.50 mm
H2	15 mm
LG1	3.80 mm
LG2	6 mm
LG3	10 mm
SW1	10 mm
SW2	4.50 mm
SW3	7 mm
Z（吸盘行程）	5 mm

属性	价值
弹簧刚度	0.596 N/mm
弹簧预紧力	1.49 N
弹簧弹力	2.98 N
垂直负载	550 N
水平负载	47 N
自重	9 g
环境温度	0 ... 80 °C
产品系列	FSTE

注：弹簧力：与50％的行程有关垂直负荷：最大静负荷水平负荷：水平负荷的规格是指柱塞下缘处于偏斜状态。它是一个最大静载荷，影响水平状态下的挠度和回弹过程。
