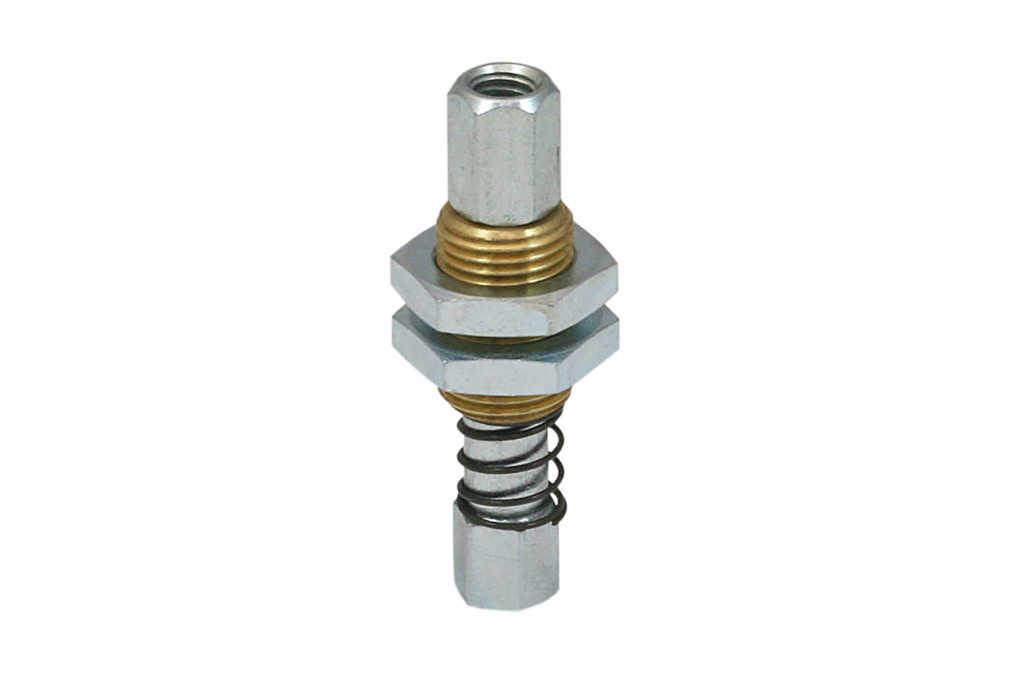

FSTE M5-IG 5

物料号: 10.01.02.00607

弹簧缓冲支杆，弹簧减震、高度补偿

FSTE M5-IG 5
吸盘接口M5-F
真空接口M5-F
弹簧行程 Z5 mm
FSTE M5-IG 5

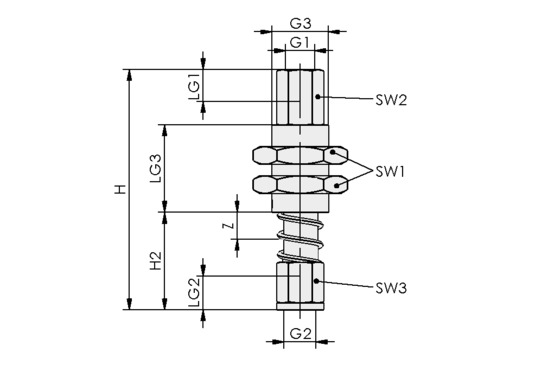

属性 价值
G1 M5-F
G2 M5-F
G3 G1/8"-M
H 41.20 mm
H2 17 mm
LG1 5.50 mm
LG2 6.20 mm
LG3 15 mm
SW1 14 mm
SW2 7 mm
SW3 7 mm
Z（吸盘行程） 5 mm
属性 价值
弹簧刚度 0.508 N/mm
弹簧预紧力 3.30 N
弹簧弹力 4.57 N
垂直负载 1500 N
水平负载 132 N
自重 16 g
环境温度 0 ... 80 °C
产品系列 FSTE


注：弹簧力：与50％的行程有关 垂直负荷：最大静负荷 水平负荷：水平负荷的规格是指柱塞下缘处于偏斜状态。它是一个最大静载荷，影响水平状态下的挠度和回弹过程。

辅料

HTR-STA 47 1N D10/16 FL
HTR-STA 47 1N D10/16 FL
10.08.03.00085
长 L47 mm
连接方式 1滑块
吸盘或弹簧连接轮廓D10和D16
形状扁平
HTR-STS 30x30 D10/16 WI
HTR-STS 30x30 D10/16 WI
10.08.03.00088
连接方式 130 x 30
吸盘或弹簧连接轮廓D10和D16
形状直角固定
HTR-STS 40x40 D10/16 WI
HTR-STS 40x40 D10/16 WI
10.08.03.00089
连接方式 140 x 40
吸盘或弹簧连接轮廓D10和D16
形状直角固定
ST M5-AG 4 MS-V
ST M5-AG 4 MS-V
10.08.03.00152
螺纹 G1M5-M
建议软管内径d4 mm
材质黄铜
表面镀镍
长 L3.3 mm
公称直径 dn2.2 mm
STV-GE M5-AG 4
STV-GE M5-AG 4
schmalz-select
10.08.02.00200
螺纹 G1M5-M
软管外径4 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D7.9 mm
长 L15 mm
STV-GE M5-AG 6
STV-GE M5-AG 6
schmalz-select
10.08.02.00201
螺纹 G1M5-M
软管外径6 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D9.9 mm
长 L18.8 mm
STV-W M5-AG 4
STV-W M5-AG 4
10.08.02.00155
螺纹 G1M5-M
软管外径4 mm
材质镀镍
环境温度-20 ... 80 °C
长 L16.4 mm
STV-W M5-AG 6
STV-W M5-AG 6
10.08.02.00235
螺纹 G1M5-M
软管外径6 mm
材质镀镍
环境温度-20 ... 80 °C
长 L19.7 mm
STV-W M5-AG 6
STV-W M5-AG 6
10.08.02.00296
工作压力范围bar
长 L20.8 mm
高度 H13 mm
螺纹 G1M5-M
STV-W M5-AG 6 HT
STV-W M5-AG 6 HT
10.08.02.00397
螺纹 G1M5-M
软管外径6 mm
材质黄铜
环境温度-50 ... 200 °C
长 L22.5 mm
STV-WF M5-AG 4
STV-WF M5-AG 4
10.08.02.00165
螺纹 G1M5-M
软管外径4 mm
材质镀镍
环境温度-10 ... 70 °C
长 L16.5 mm
STV-T M5-AG 4
STV-T M5-AG 4
10.09.02.00038
螺纹 G1M5-M
软管外径4 mm
材质黄铜
环境温度°C
长 L34 mm
