FSTE G1/8-AG 15 > 安装部件 | Schmalz

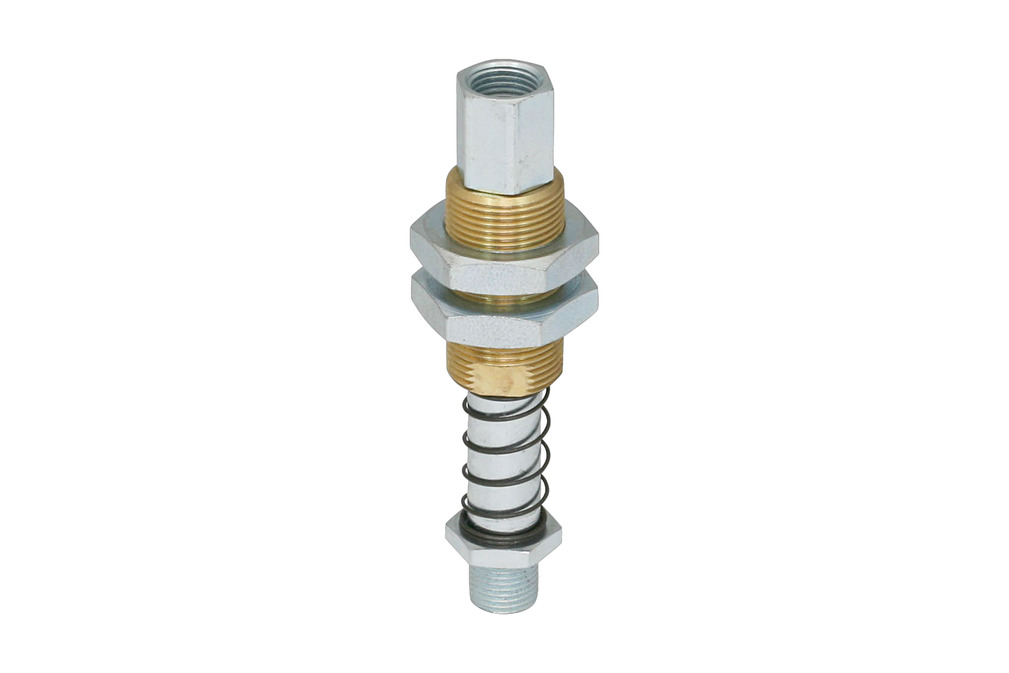

弹簧缓冲支杆，弹簧减震、高度补偿

FSTE G1/8-AG 15

吸盘接口	G1/8"-M
真空接口	G1/8"-F
弹簧行程 Z	15 mm

FSTE G1/8-AG 15

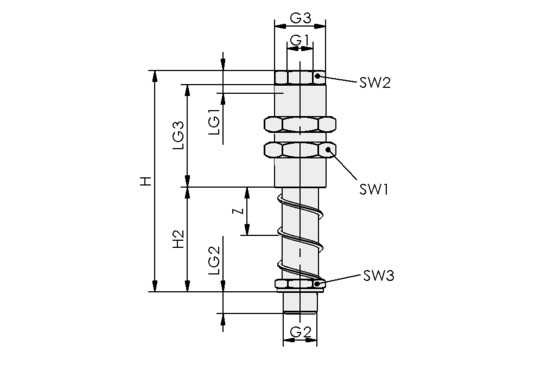

属性	价值
G1	G1/8"-F
G2	G1/8"-M
G3	M16x1-M
H	73.50 mm
H2	29.50 mm
LG1	8 mm
LG2	6.50 mm
LG3	30 mm
SW1	22 mm
SW2	12 mm
SW3	14 mm
Z（吸盘行程）	15 mm

属性	价值
弹簧刚度	0.221 N/mm
弹簧预紧力	3.53 N
弹簧弹力	5.19 N
垂直负载	3700 N
水平负载	385 N
自重	80 g
环境温度	0 ... 80 °C
产品系列	FSTE

注：弹簧力：与50％的行程有关垂直负荷：最大静负荷水平负荷：水平负荷的规格是指柱塞下缘处于偏斜状态。它是一个最大静载荷，影响水平状态下的挠度和回弹过程。
