FSTA-HD G1/4-AG 50 VG > 安装部件 | Schmalz

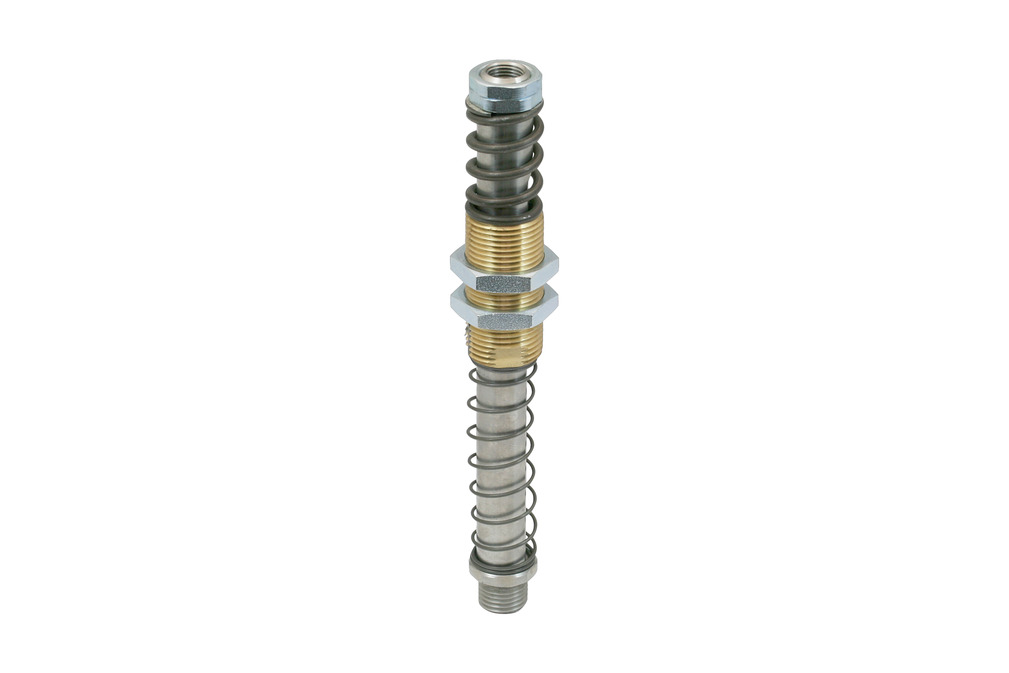

弹簧缓冲支杆,双向阻尼、高度补偿、重载

FSTA-HD G1/4-AG 50 VG

吸盘接口	G1/4"-M
真空接口	G1/8"-F
弹簧行程 Z	50 mm
形状安装元件	带防旋转防护装置

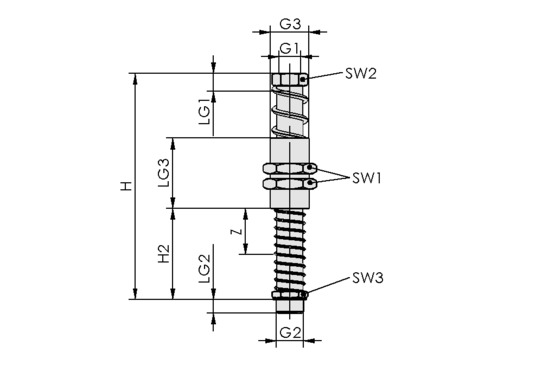

FSTA-HD G1/4-AG 50 VG

属性	价值
G1	G1/8"-F
G2	G1/4"-M
G3	M20x1.5-M
H	144 mm
H2	66.50 mm
LG1	12 mm
LG2	8.50 mm
LG3	40 mm
SW1	24 mm
SW2	17 mm
SW3	17 mm
Z（吸盘行程）	50 mm

属性	价值
弹簧刚度	0.262 N/mm
弹簧预紧力	14.10 N
弹簧弹力	20.60 N
垂直负载	2400 N
水平负载	490 N
自重	210 g
环境温度	0 ... 80 °C
产品系列	FSTA-HD

注：弹簧力：与50％的行程有关垂直负荷：最大静负荷水平负荷：水平负荷的规格是指柱塞下缘处于偏斜状态。它是一个最大静载荷，影响水平状态下的挠度和回弹过程。
