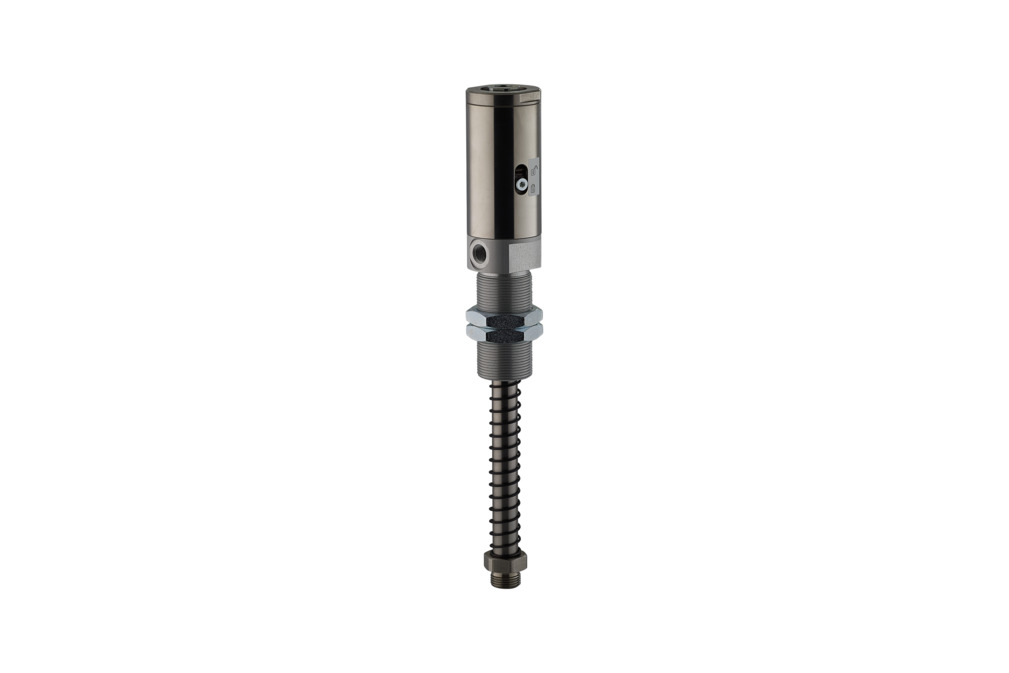

FST-LOCK-HD G3/8-AG 100 NC AB

物料号: 10.01.02.01633

弹簧缓冲支杆，弹簧减震、高度补偿

FST-LOCK-HD G3/8-AG 100 NC AB
吸盘接口G3/8"-M
真空接口G1/8"-F
弹簧行程 Z100 mm
形状反封锁
安装连接方式M30x1.5-M
压缩空气接口G1/8"-F
FST-LOCK-HD G3/8-AG 100 NC AB

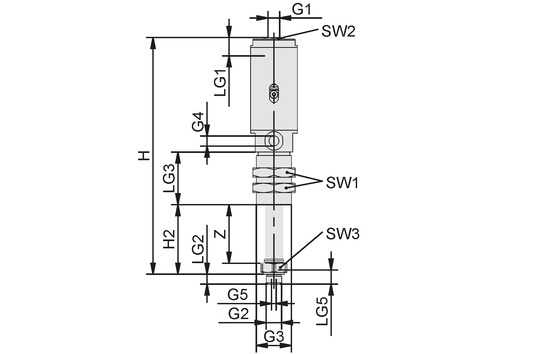

属性 价值
G1 G1/8"-F
G2 G3/8"-M
G3 M30x1.5-AG
G4 G1/8-IG
G5 M10-IG
H 267.80 mm
H2 109.80 mm
LG1 12 mm
LG2 8 mm
LG3 60 mm
LG5 12 mm
SW1 36 mm
SW2 17 mm
SW3 22 mm
Z（吸盘行程） 100 mm


属性 价值
弹簧刚度 0.328 N/mm
弹簧预紧力 3.28 N
弹簧弹力 19.68 N
垂直负载 1500 N
水平负载 150 N
自重 895 g
环境温度 0 ... 80 °C
工作压力范围 4.0 ... 7.0 bar
制动力 350 N


注：弹簧力：与50％的行程有关 垂直负荷：最大静负荷 水平负荷：水平负荷的规格是指柱塞下缘处于偏斜状态。它是一个最大静载荷，影响水平状态下的挠度和回弹过程。
本产品的匹配文档可在本节中找到。

证件

语种

操作说明书
English
操作说明书
Deutsch
操作说明书
Español
操作说明书
Français
操作说明书
Italiano
操作说明书
Polski
操作说明书
Türkçe
操作说明书
Pусский
操作说明书
한국어
操作说明书
Suomalainen
操作说明书
Nederlands
操作说明书
Česky
操作说明书
Hrvatski
操作说明书
Slovenščina
操作说明书
Srpski
操作说明书
Tiếng Việt
文件也有完整的英文版本。

证件

语种

操作说明书
English English

订单信息: FST-LOCK-HD G3/8-AG 100 NC AB

弹簧缓冲支杆FST-LOCK-HD按照即连即用标准出厂。
