真空吸块 VCBL-S1

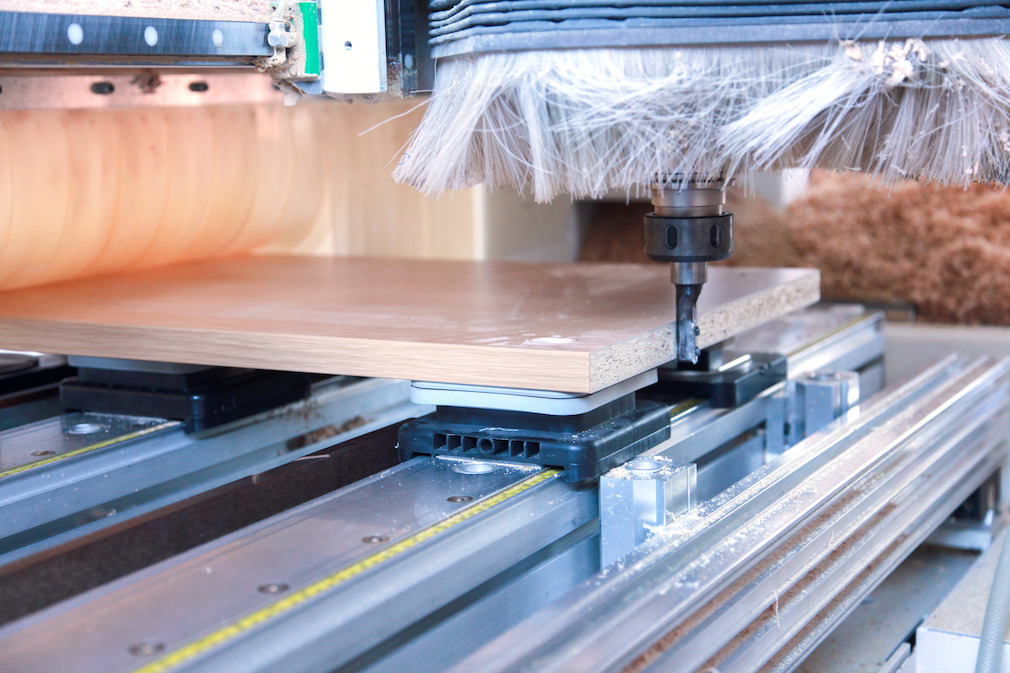

  • 用于 SCM / Morbidelli 控制台的无软管夹具系统，与原装设备完全兼容
  • 真空吸块通过条形台进行机械的预固定
  • 集成式感应阀允许未使用的真空吸块留在机器台面上
  • SCM 电视系统 = Schmalz 控制台 S1 系统（控制台宽度 72.5 毫米）
  • SCM 的 TVS 系统 = Schmalz 的 S1 系统，带软管连接（控制台条形宽度 72.5 毫米）
注意 - SCM/Morbidelli

SCM / Morbidelli 是受保护的注册商标。此处列出的产品为 J. 施迈茨有限公司的产品，其设计适用于 SCM / Morbidelli 的 CNC 加工中心。
产品亮点
  • 优化的密封和摩擦垫使木材应用中的夹持力最高
  • 最高的尺寸精度，使生产工艺更加精确

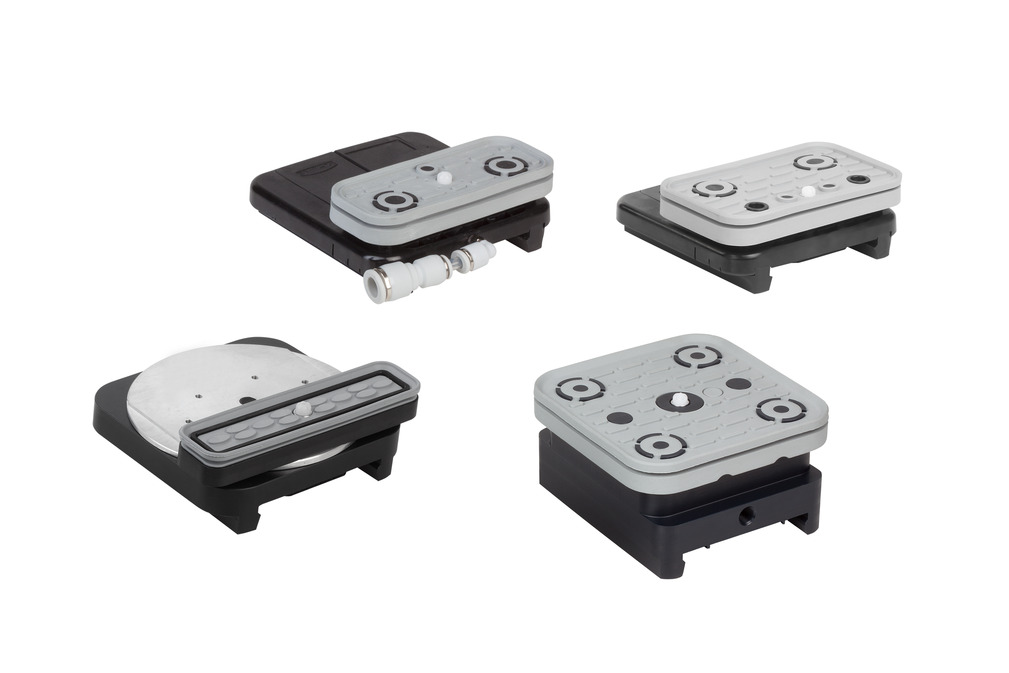

  • 产品种类繁多，灵活性极高，可缩短初始设置时间
  • 无需工具，即可快速、轻松和经济地更换吸盘

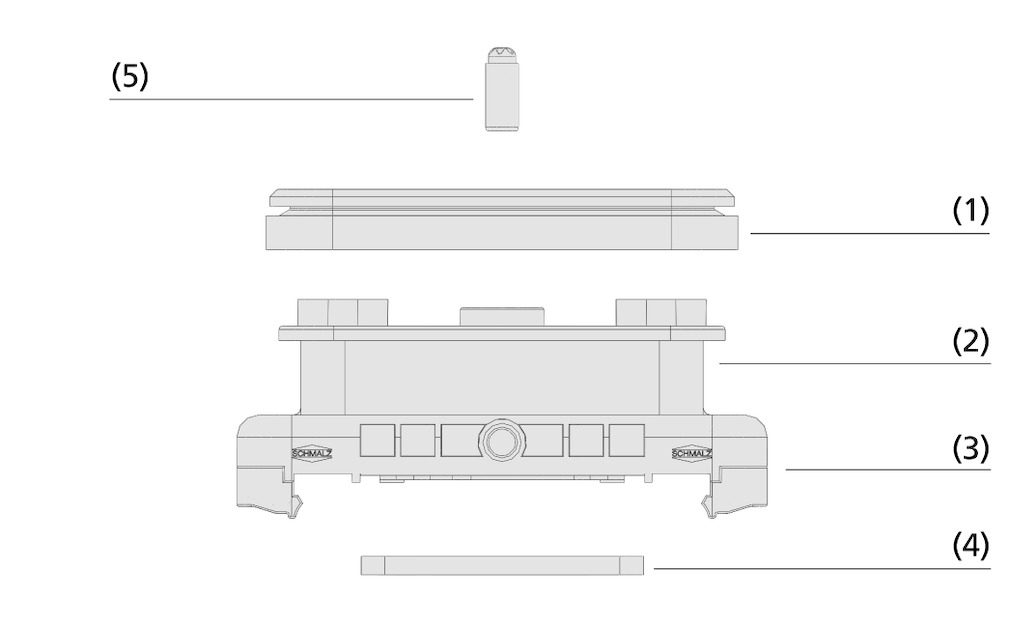

真空吸块 VCBL-S1
  • 用于固定工件的吸盘上胶垫 (1)
  • 坚固的主体 (2) 由塑料制成
  • 用于机械预固定在 SCM / Morbidelli 控制台上的燕尾安装座 (3)
  • 密封结构 (4) 经过优化，便于真空吸块在条形台上滑动
  • 用于启动真空的感应阀 (5)
  • 用于 SCM TV 和 TVS 控制台（旧设计），控制台宽度为 72.5 毫米
  • 集成式感应阀
  • 采用机械预固定法
