适配板AP-S4

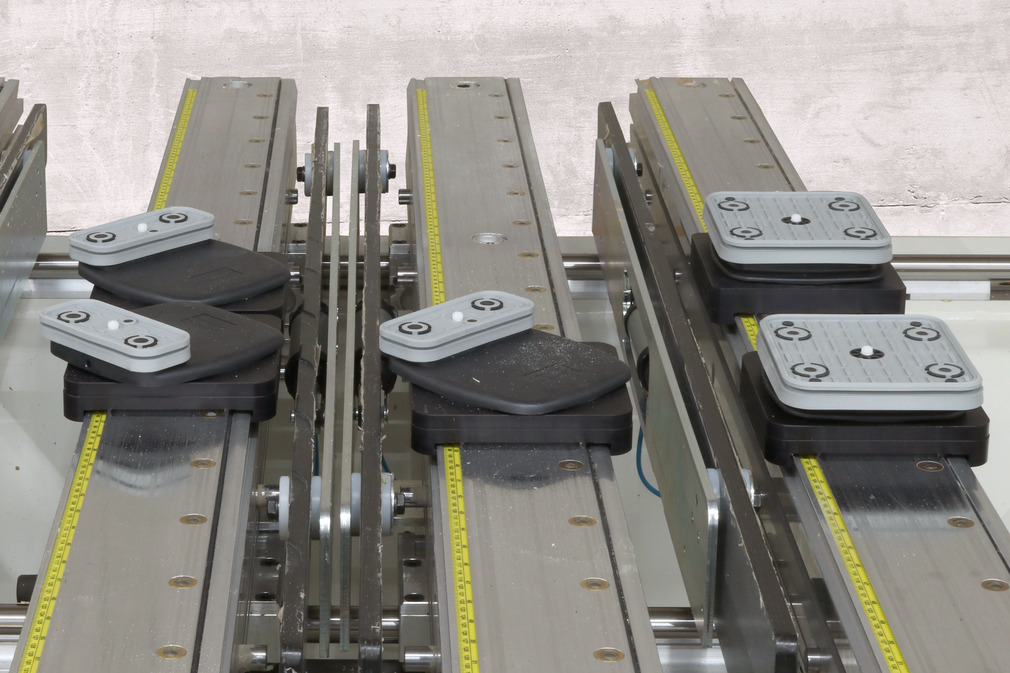

  • 特别开发的适配器板，用于在 SCM / Morbidelli 的条形台系统上使用真空吸块 VCBL-B
  • 该配接盘用于SCM/Morbidelli TVN条形台（条形台宽度109 mm）并通过机械方式固定在条形台上
  • 真空吸块 VCBL-B 可按 15° 的步长任意安装在安装适配器板的吸盘安装块上，以适应于所需的吸附区域的方向
注意 - SCM/Morbidelli

SCM / Morbidelli 是受保护的注册商标。此处列出的产品为 J. 施迈茨有限公司的产品，其设计适用于 SCM / Morbidelli 的 CNC 加工中心。
产品亮点
  • 由适配器板和真空吸块组成的模块化系统为真空吸块的定位提供了最大的灵活性
  • 不同高度的真空吸块可实现多种工作高度，根据不同的机械，还可进行五轴加工
  • 由于高度兼容，可与施迈茨 VCBL-S4 和原装设备真空吸块混合操作手柄
  • 通过感应阀，未使用的吸盘胶皮可留在机器台面上

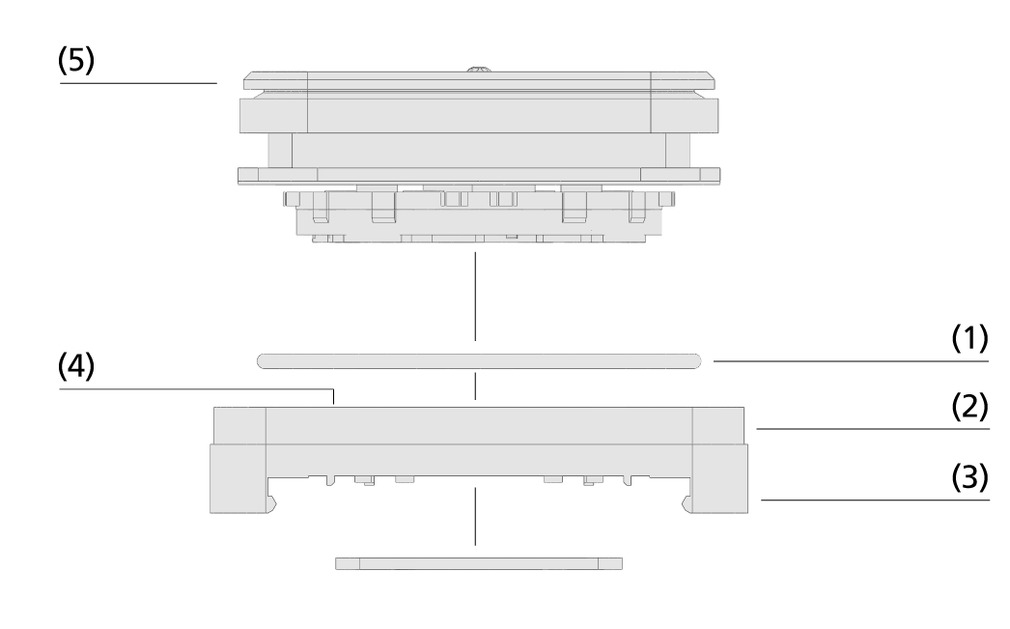

适配板AP-S4
  • 用于密封吸盘胶皮底部表面的密封环 (1)
  • 坚固的主体 (2) 由塑料制成
  • 用于 SCM / Morbidelli TVN 控制台机械预紧的燕尾安装座 (3)
  • 安装真空吸盘（4）的吸盘安装块 VCBL-B
  • 真空吸块 VCBL-B (5) 是可用的附件
  • 用于单气路真空系统
  • 集成式感应阀
  • 采用机械预固定法
本产品的匹配文档可在本节中找到。
