机械夹具 VCMC-R-QUICK

  • 用于带真空吸附网格台面的 CNC 加工中心的机械夹持系统，适用于所有常见的网格几何形状

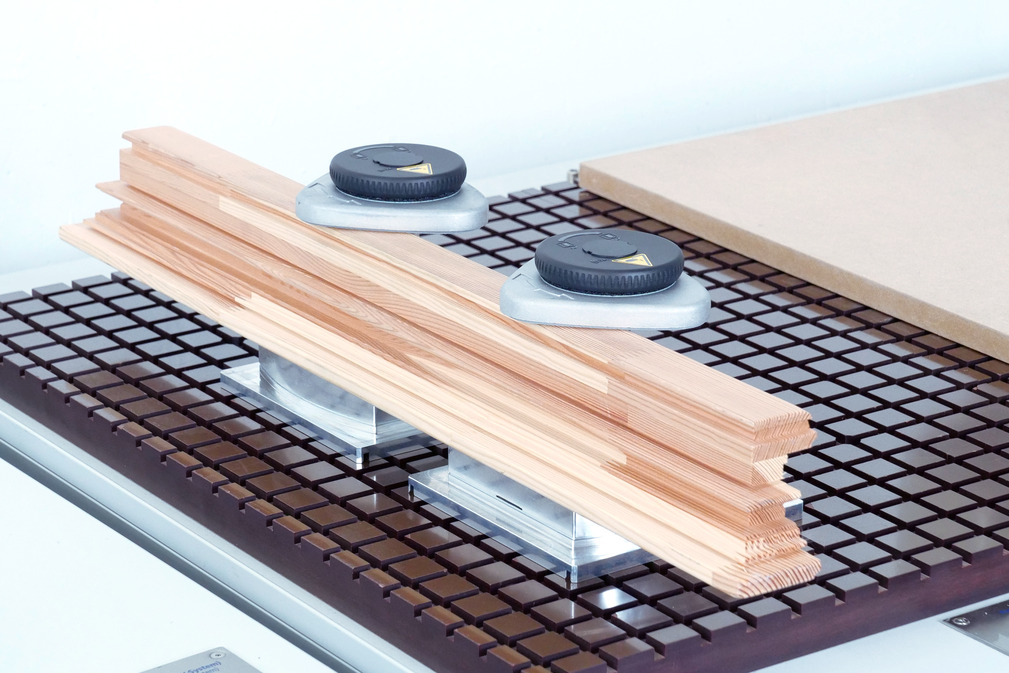

  • 特别适用于狭长和弯曲工件，如框架部件和窗口型材
  • 安装时，通过安装支架将装夹定位在栅格中，并通过免工具快速调整装置将夹持高度适应于工件。
  • 通过启动机床工作台上的真空来固定夹具和夹紧工件。
产品亮点
  • 三角夹板，无需工具即可快速调节，安装所需时间极短
  • 夹持力高达 700 N，即使在狭长工件上也能保证较高的夹持力
  • 由于装夹装置由 CNC 加工中心站的操作手柄真空激活，因此无需在机械上安装额外的介质
  • 夹板和夹紧面上特别的摩擦材料，确保即使在较高的加工力下也能安全固定工件
机械夹具 VCMC-R-QUICK

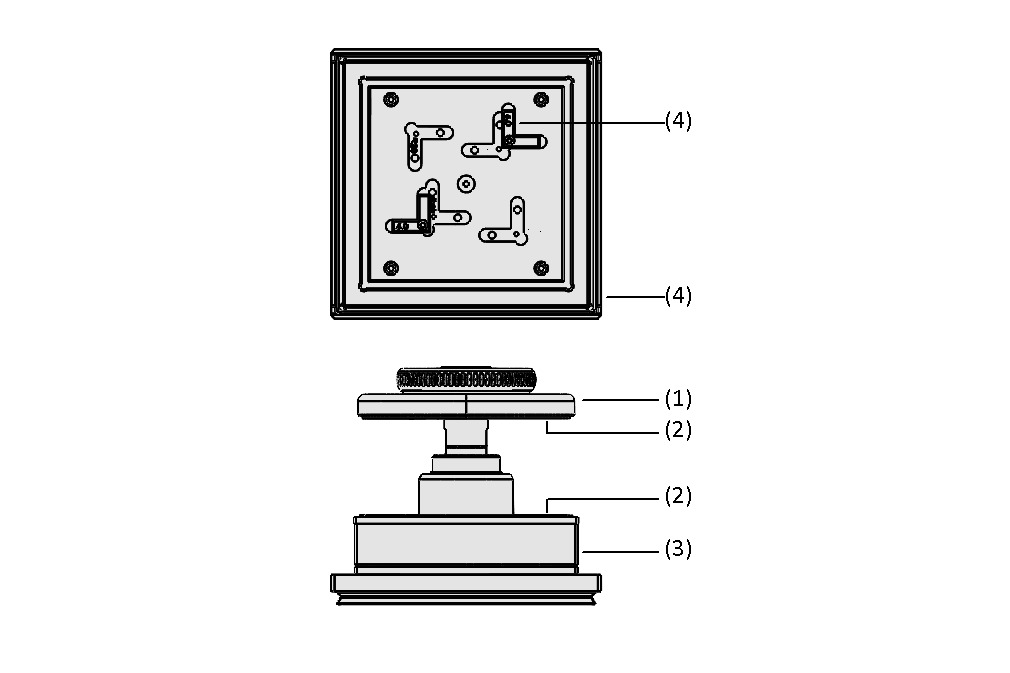

  • 三角吸附光盘 (1) 无需工具就可调整的装夹高度和工件支撑面
  • 通过活塞控制真空，夹板下降，夹紧工件。
  • 用于优化横向剪力吸收的摩擦材料 (2)
  • 铝制主体 (3)，通过安装支架和密封结构 (4) 与网格表连接
  • 网格台面系统的真空系统

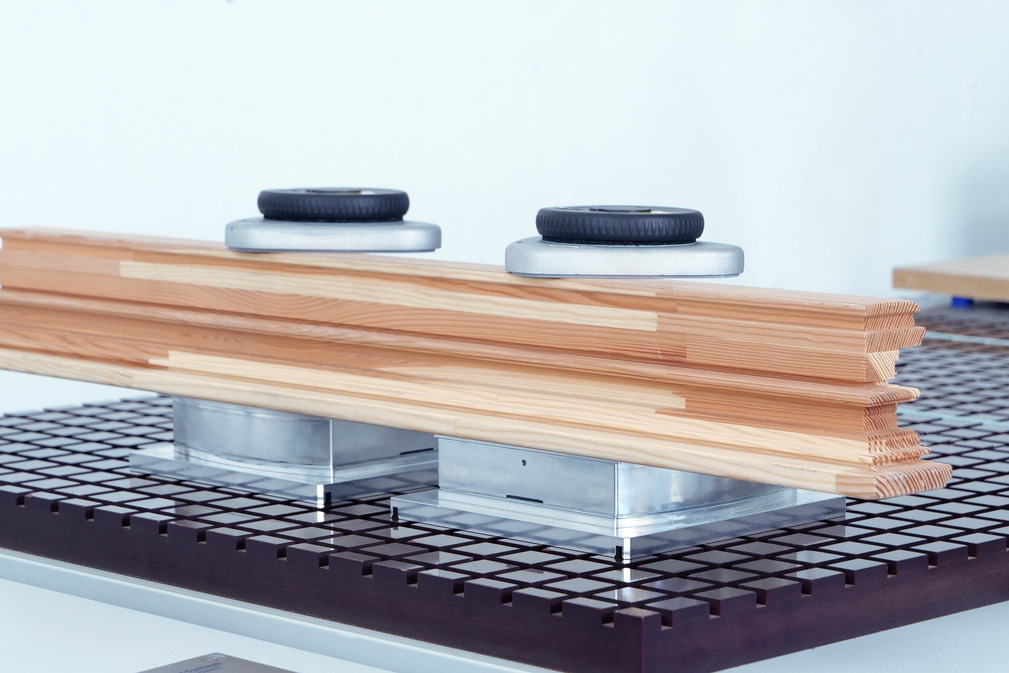

  • 用于窗框和窗口型材
