SPB4 40 SI-55 G1/2-AG
物料号: 10.01.06.03528
波纹吸盘（圆） 用于非常不平整的工件
| 尺寸 | 40 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 螺纹 G1 | G1/2"-M |
| 吸盘折数 | 4.5 |

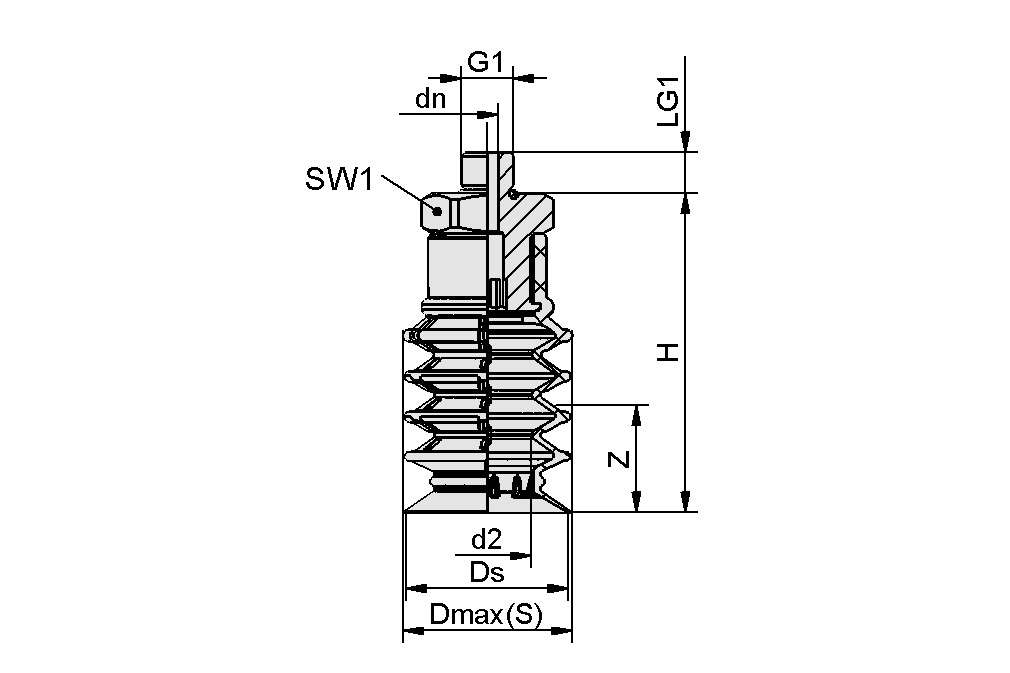

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 23 mm |
| dn | 15 mm |
| 最大值（S） | 41.5 mm |
| Ds | 40.5 mm |
| G1 | G1/2"-M |
| H | 73.1 mm |
| LG1 | 14 mm |
| SW1 | 27 mm |
| Z（吸盘行程） | 27 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 25 N |
| 拉脱力 | 39 N |
| 卷数 | 35.74 cm³ |
| 软管直径（建议）d | 12 mm |
| 吸盘折数 | 4.5 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 尺寸 | 40 |
| 重量 | 52 g |
| 产品系列 | SPB4 |
文件
文件
备件
SPB4 40 SI-55 SC09010.01.06.02590波纹吸盘（圆）
带 4.5 个吸盘折，工艺可靠
和柔性产品的可靠处理。
| 尺寸 | 40 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 4.5 |
