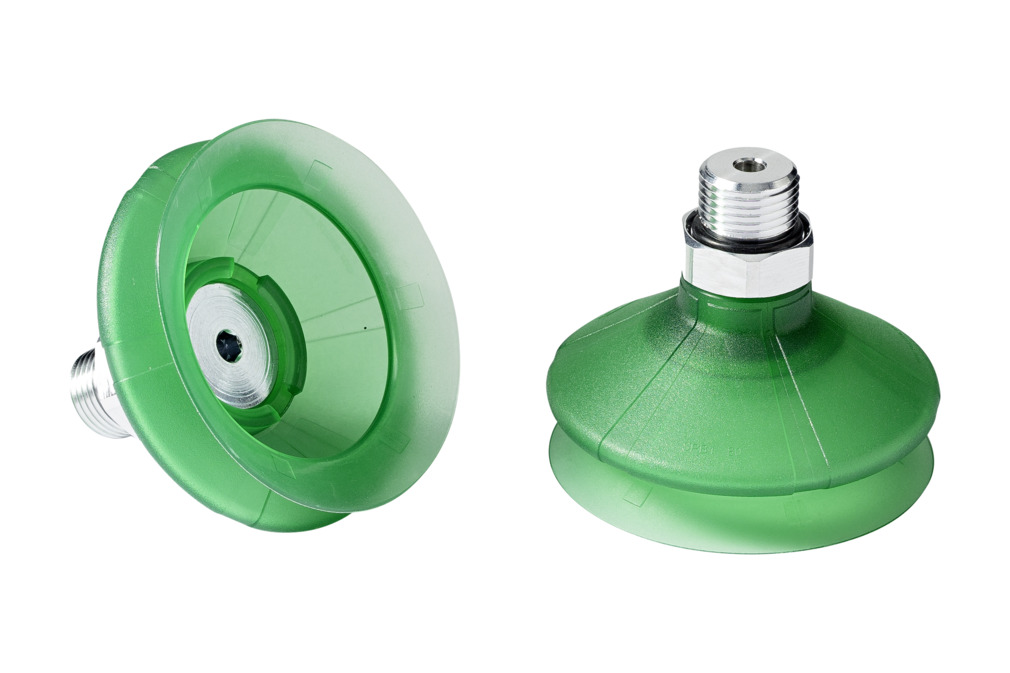

SPB1 80 ED-65 G1/2-AG
物料号: 10.01.06.03919
波纹吸盘（圆） 用于非常不平整的工件
| 尺寸 | 80 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 螺纹 G1 | G1/2"-M |
| 吸盘折数 | 1.5 |

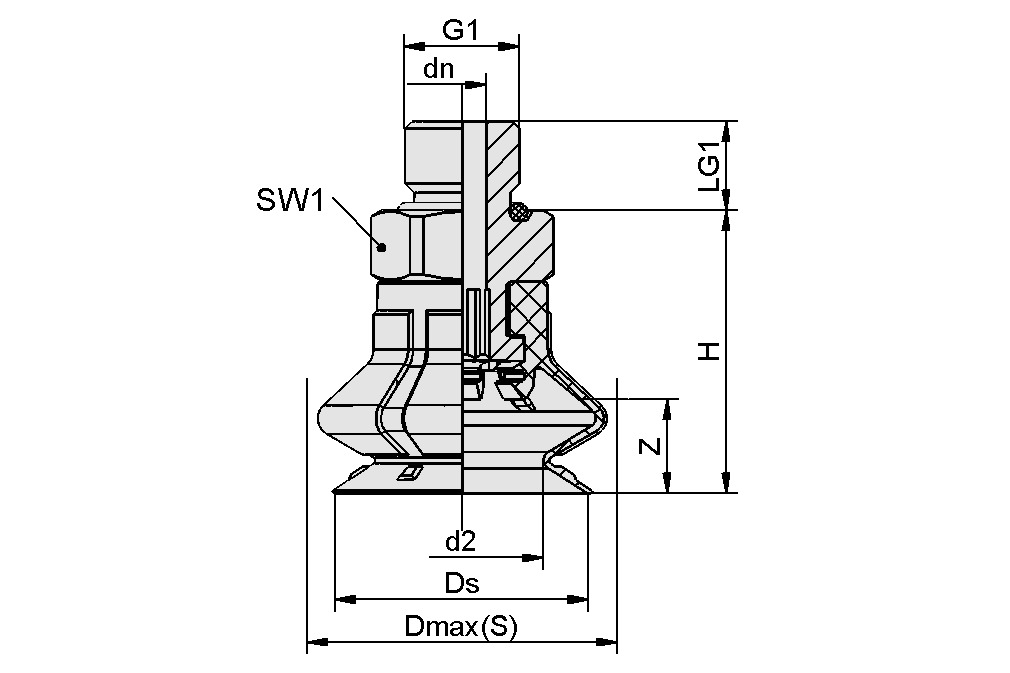

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 56 mm |
| dn | 6.1 mm |
| 最大值（S） | 88 mm |
| Ds | 81.4 mm |
| G1 | G1/2"-M |
| H | 55.9 mm |
| LG1 | 14 mm |
| SW1 | 27 mm |
| Z（吸盘行程） | 23.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 166 N |
| 拉脱力 | 200 N |
| 横向剪力 | 59 N |
| 卷数 | 98.36 cm³ |
| 工件最小半径（凸面） | 70 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 80 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 重量 | 91.4 g |
| 产品系列 | SPB1 |
