SPB4 50 SI-HD-65 SC090
物料号: 10.01.06.03380
波纹吸盘（圆） 带 4.5 折用于耐磨操作
| 尺寸 | 50 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 吸盘折数 | 4.5 |

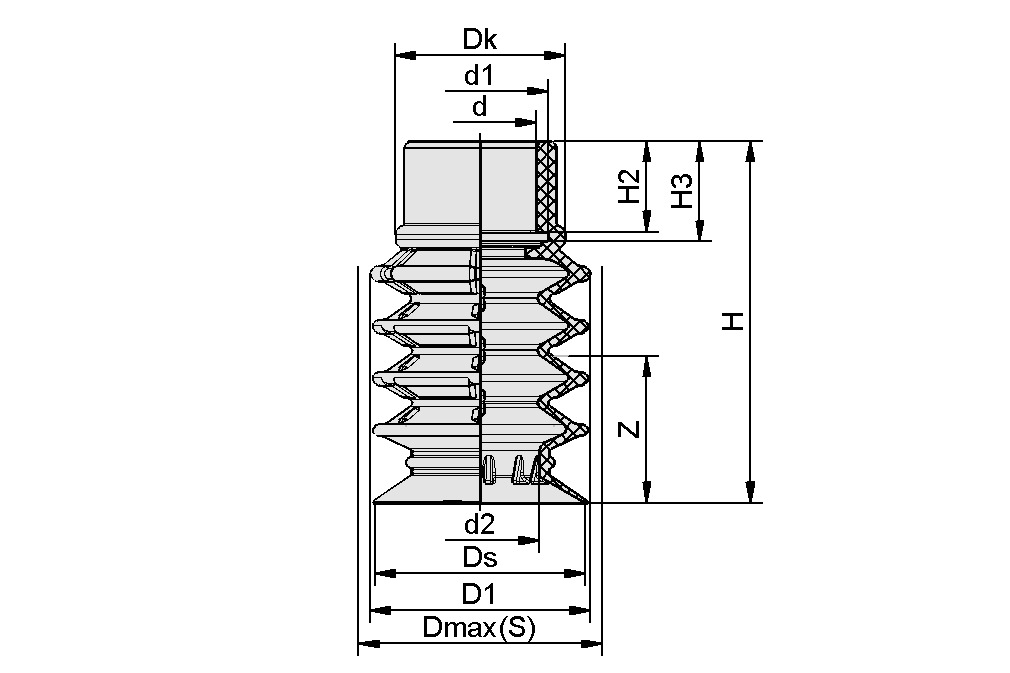

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 20 mm |
| d1 | 24.8 mm |
| d2 | 30 mm |
| D1 | 51 mm |
| Dk | 31 mm |
| 最大值（S） | 51.5 mm |
| Ds | 50.3 mm |
| H | 76 mm |
| H2 | 14 mm |
| H3 | 16 mm |
| Z（吸盘行程） | 36.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 零下 200 毫巴时的吸力 | 16.5 N |
| 零下 400 毫巴时的吸力 | 33 N |
| 吸力（-600 mbar） | 49.5 N |
| -200 毫巴时的拉脱力 | 22 N |
| -400毫巴时的拉脱力 | 37 N |
| 卷数 | 64.55 cm³ |
| 尺寸 | 50 |
| 螺纹接头系列 | SC 090 |
| 吸盘折数 | 4.5 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 重量 | 35.4 g |
| 产品系列 | SPB4 |
