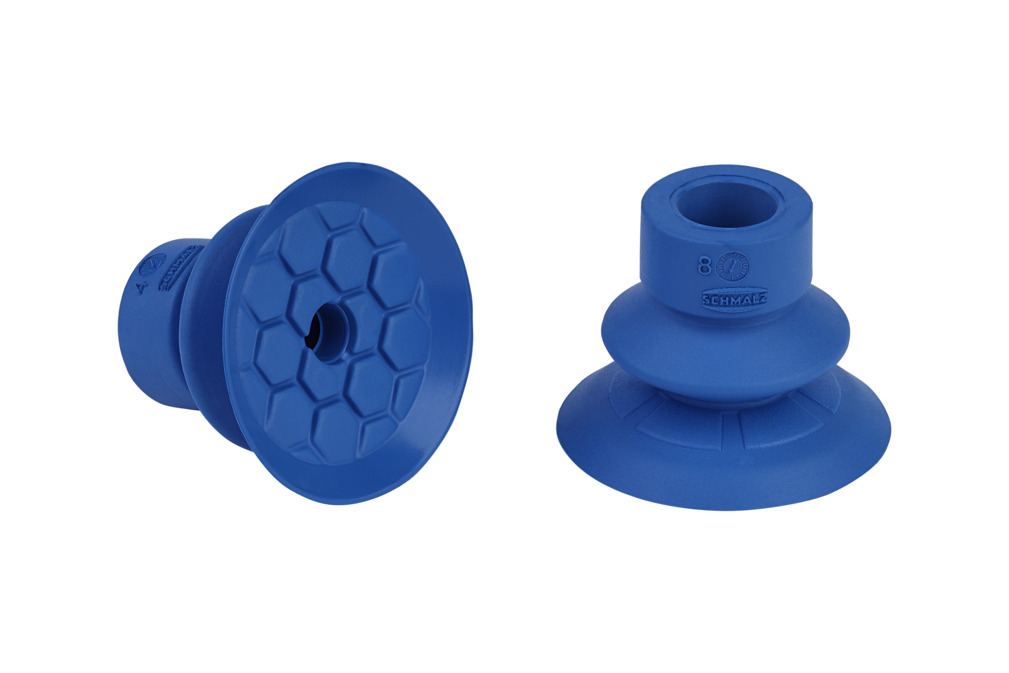

SFB1 25 HT1-60 SC04010.01.06.04382波纹吸盘（圆形），1.5折，动态搬运纸箱和刚性包装
| 尺寸 | 25 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 产品系列 | SFB1 |
| 吸盘折数 | 1.5 |

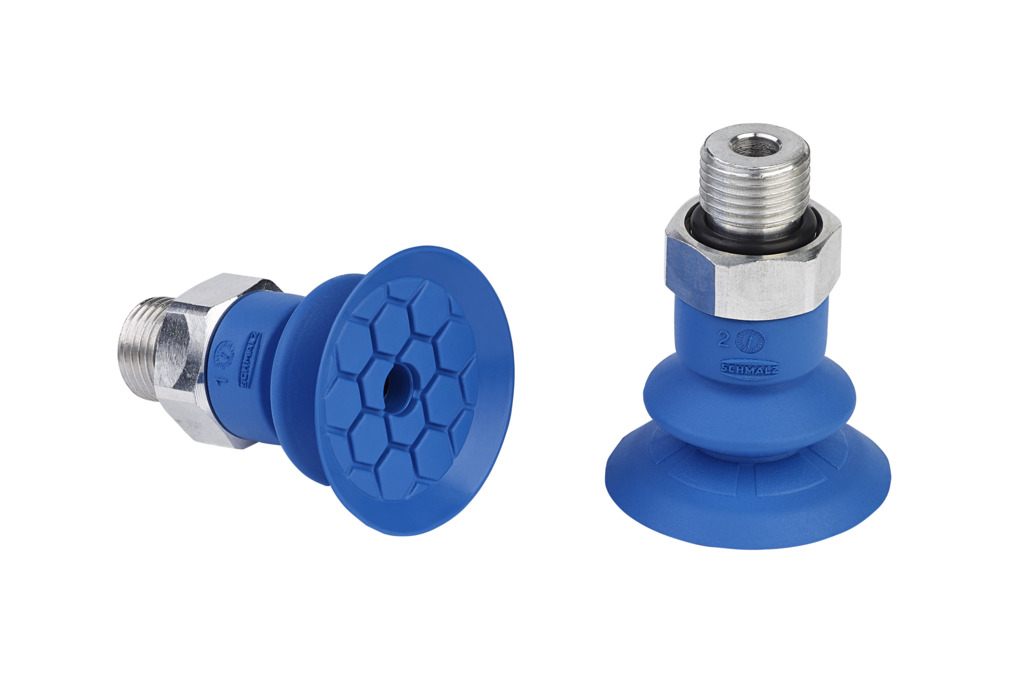

SFB1 25 HT1-60 G1/8-AG
物料号: 10.01.06.04411
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 25 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 产品系列 | SFB1 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 26.5 mm |
| Ds | 25 mm |
| d2 | 8.2 mm |
| dn | 4.1 mm |
| G1 | G1/8-AG |
| LG1 | 7.5 mm |
| H | 25.2 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 6.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 18.5 N |
| 吸力（-600 mbar） | 3.2 N |
| 卷数 | 1.9 cm³ |
| 尺寸 | 25 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 产品系列 | SFB1 |
文件
文件
备件
SC 040 G1/8-AG10.01.06.02490吸盘连接元件
"Schmalz 连接器“
| 连接类型 | 040 |
| 连接 | G1/8"-M |
| 长度 L1 | 20.2 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 4.1 (mm) |
